32
19. Белый/черный провод – выход (макс. 300мА, активный уровень "масса")
программируемого Канала №2. Его режим определяется Функцией II-6:
· (по умолчанию) Импульс 30 сек. при выключении режима охраны
(рекомендуется для управления салонным освещением)
· "Защелка" (управляется удержанием в течение 2 сек. кнопок
и
брелка)
· "Таймер" с отключением датчиков (активируется удержанием
в течение 2 сек. кнопок
и брелка)
· "Таймер" без отключения датчиков (активируется удержанием в
течение 2 сек. кнопок
и брелка)
Подробнее см. комментарии к программируемой Функции II-6.
20. Красный/черный – вход запрещения запуска. Подключите этот провод к датчику
ручного тормоза или датчику нейтрального положения коробки передач. В
зависимости от полярности датчика, может быть выбран один из двух режимов
работы данного входа:
· Запуск запрещен при отсутствии потенциала "масса". При наличии
потенциала "масса" запуск разрешен. Для подключения к датчику
отрицательной полярности.
· Наличие потенциала "масса" запрещает запуск двигателя. Любой
другой потенциал разрешает запуск. Для подключения к датчику
положительной полярности.
Данный провод может быть также подключен к дополнительно установленному
тумблеру, запрещающему запуск двигателя в нежелательных случаях.
Разъем #4 – служебная кнопка
Служебную кнопку приклейте в месте, скрытом от посторонних, но легко доступном
для владельца автомобиля.
Разъем #5 – внешний температурный датчик
Внешний температурный датчик осуществляет контроль температуры для
температурного запуска двигателя. В зависимости от предпочтений, разместите его в
моторном отсеке, либо в салоне автомобиля.
Разъем #6 – датчик удара
Датчик удара следует жестко закрепить на какой-либо из несущих деталей корпуса,
например, рулевой колонке. После установки датчика удара отрегулируйте его
чувствительность с помощью двух регуляторов, расположенных на датчике.
Разъем #7 – разъем для подключения дополнительного датчика
1. Зеленый провод – 2
й
уровень.
2. Синий провод – 1
й
уровень (предупреждающая зона).
3. Черный провод – "масса".
4. Красный провод – питание датчика.
В зависимости от типа дополнительного датчика, Вы можете оптимизировать
некоторые параметры, определяющие дополнительную безопасность и поведение
5

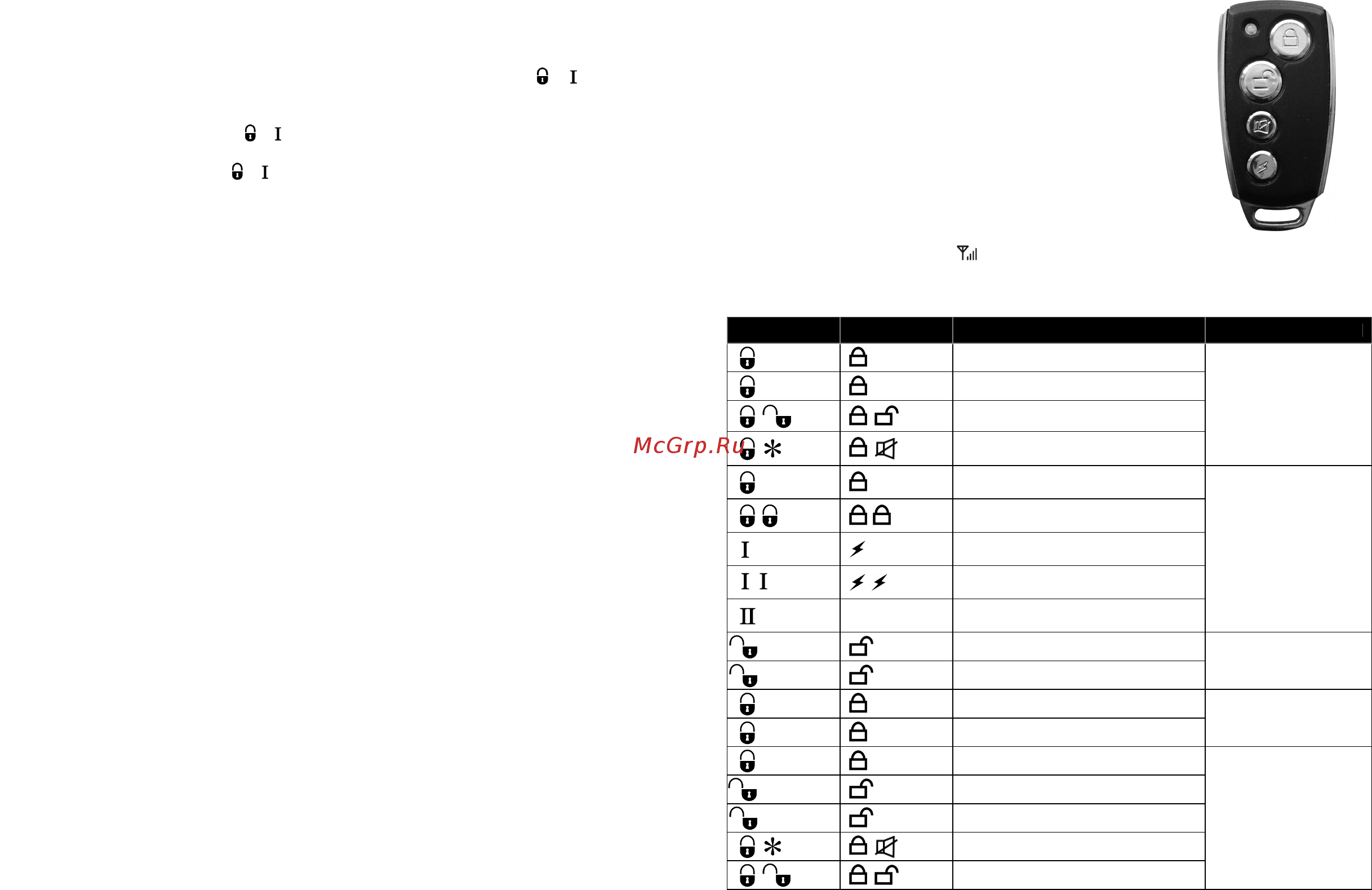

Брелок без дисплея предназначен для использования в
качестве резервного. Он не может принимать сигналы от
системы, и предназначен только для выполнения основных
функций управления. Дальность действия брелка без дисплея
в нормальных условиях находится в пределах 20 – 50 метров.
Для индикации нажатия на кнопки служит светодиодный
индикатор.
В следующей таблице приведены основные комбинации кнопок
брелков. Символ "," между пиктограммами обозначает
последовательное нажатие кнопок, а символ "+" –
одновременное. Надпись "(2 сек.)" означает, что нужно нажать и
удерживать указанную кнопку или комбинацию кнопок в течение
приблизительно 2 секунд – брелок ответит коротким сигналом, и
на дисплее мигнет пиктограмма .
Далее в инструкции описывается только брелок с дисплеем.
Назначение кнопок брелков:
с дисплеем без дисплея Действие Условие
Включение режима охраны
(2 сек.)
(2 сек.)
Бесшумное включение охраны
+
(2 сек.)
+
(2 сек.)
Тихий режим охраны
+
(2 сек.)
+
(2 сек.)
"Паника"
Аксессуары (зажигание
1
)
выключены
1
здесь и далее:
конкретное положение
ключа в замке зажигания
определяется
вариантом установки
системы на автомобиль
Отключение предупреждающей
зоны датчика удара
,
,
Полное отключение
датчика удара
Отключение предупреждающей
зоны дополнительного датчика
,
,
Полное отключение
датчика удара
недоступно
Включение проверки связи с
автомобилем
В течение 5 сек. после
включения режима
охраны
Выключение режима охраны
(2 сек.)
(2 сек.)
Бесшумное выключение охраны
Режим охраны
"Поиск автомобиля"
(2 сек.)
(2 сек.)
"Тихий поиск автомобиля"
Режим охраны
включен более 5
секунд
Запирание замков дверей
Отпирание замков дверей
(2 сек.)
(2 сек.)
Поддержка зажигания/Турбо-таймер
+
(2 сек.)
+
(2 сек.)
Режим "Anti-car-jack"
+
(2 сек.)
+
(2 сек.)
Вкл/выкл. служебный режим
Охрана выключена,
аксессуары включены
