10 | Polski
1 609 92A 3GD | (24.8.16) Bosch Power Tools
wić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z
pyłami lub przedostanie się ich do płuc może wywołać re-
akcje alergiczne i/lub choroby układu oddechowego ope-
ratora lub osób znajdujących się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane
są za rakotwórcze, szczególnie w połączeniu z substancja-
mi do obróbki drewna (chromiany, impregnaty do drew-
na). Materiały, zawierające azbest mogą być obrabiane je-
dynie przez odpowiednio przeszkolony personel.
– W razie możliwości należy stosować odsysanie pyłu do-
stosowane do rodzaju obrabianego materiału.
– Należy zawsze dbać o dobrą wentylację stanowiska pra-
cy.
– Zaleca się noszenie maski przeciwpyłowej z pochłania-
czem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się z
materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pra-
cy. Pyły mogą się z łatwością zapalić.
Podłączenie odsysania pyłów
Nałożyć wąż odsysania (Ø 35 mm) na króciec odsysania pyłu
13. Połączyć wąż odsysania z odkurzaczem (osprzęt). Zesta-
wienie odkurzaczy, które można podłączyć do elektronarzę-
dzia, znajduje się na końcu niniejszej instrukcji.
Odkurzacz musi być dostosowany do rodzaju obrabianego
materiału.
Do odsysania szczególnie niebezpiecznych dla zdrowia pyłów
rakotwórczych należy używać odkurzacza specjalnego.
Aby zoptymalizować odsysanie pyłu, należy nałożyć pokrywę
ochronną 19 (zob. rys. D).
Praca
Rodzaje pracy
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Nie wolno w żadnym wypadku zginać brzeszczotu, gdyż
można w ten sposób spowodować uszkodzenie ostrza
lub uchwytu narzędziowego!
Ustawianie kąta uciosu (AdvancedCut 50)
Wskazówka: Nie wolno stosować osłony przeciwodprysko-
wej 16, pokrywy ochronnej do odsysanie pyłów 19 i ogranicz-
nika głębokości podczas wykonywania cięć ukośnych.
Podstawę 3 można, podczas wykonywania cięć ukośnych do
45°, odchylić w prawo.
Płytka ochronna 16 nie nadaje się do cięć pod kątem.
W razie potrzeby należy zdjąć pokrywę ochronną 19 i osłonę
przeciwodpryskową 16.
Zwolnić śrubę motylkową 14. Przechylić elektronarzędzie na
bok – tak aby na podziałce 23 ustawiony był pożądany kąt
cięcia. Ponownie dokręcić śrubę motylkową 14.

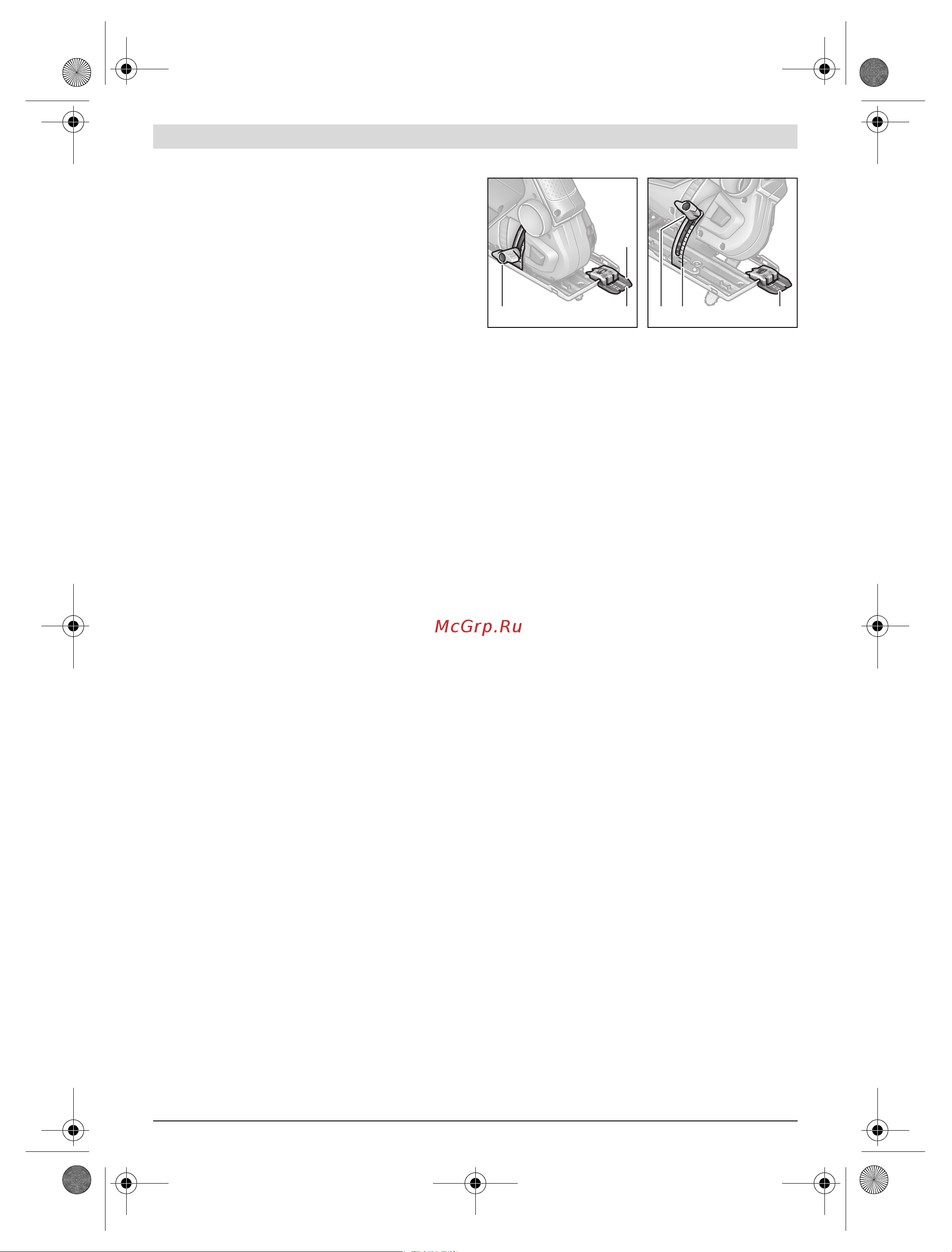

Kontrola linii cięcia przy cięciach ukośnych
Na wzierniku systemu »Cut Control« umieszczony został
znacznik 9 d cięć prostokątnych 0° oraz znacznik 11 dcięć
ukośnych 45°, skierowanych w lewo. Na podziałce 23 znajdu-
ją się znaczniki dla kątów: 22,5, 30 i 45°. Możliwe są cięcia
pomiędzy tymi znacznikami.
Wskaźnik cięcia pod kątem między 0° i 45° można uzyskać
proporcjonalnie. Można go dodatkowo zaznaczyć na okienku
»Cut Control« za pomocą niezmywalnego pisaka, a potem po-
nownie usunąć.
W przypadku cięć precyzyjnych należy uprzednio wykonać
cięcia próbnego.
Uruchamianie
Należy zwrócić uwagę na napięcie sieci! Napięcie źród-
ła prądu musi zgadzać się z danymi na tabliczce znamio-
nowej elektronarzędzia. Elektronarzędzia przeznaczo-
ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.
Włączanie/wyłączanie
Aby zaoszczędzić energię elektryczną, elektronarzędzie nale-
ży włączać tylko wówczas, gdy jest ono używane.
W celu włączenia elektronarzędzia nacisnąć włącznik/wy-
łącznik 1.
Ustawianie prędkości obrotowej (AdvancedCut 50)
Za pomocą pokrętła 2 można wstępnie ustawić pożądaną
prędkość obrotową.
Wskazówki dotyczące pracy
Obróbki małych lub cienkich przedmiotów należy za-
wsze dokonywać na stabilnym podłożu.
Ciąć należy z lekkim dociskiem, aby osiągnąć wysoką jakość
linii cięcia. Dodatkowy docisk zwiększa wydajność cięcia.
Praca z szyną prowadzącą (AdvancedCut 50) (zob. rys. E)
Za pomocą szyny prowadzącej można poszerzyć podstawę i
zwiększyć w ten sposób powierzchnię oporową.
Szyna prowadząca 22 umożliwia wykonywanie prostolinio-
wych cięć.
Szyna prowadząca 22 nie może wystawać od strony prze-
cinanego elementu.
Do pracy z użyciem szyny prowadzącej 22 konieczny jest ad-
apter 20. Adapter 20 można wsunąć z obu stron i przełożyć
przez cztery otwory umieszczone w podstawie 3. Za pomocą
dźwigni mocującej 21 adapter 20 można unieruchomić.
15
1
5
15
0
0
45
45
45
15
15
15
22,5
22,5
22,5
9
10
15 112315
22,5
2
2,5
22,5
OBJ_BUCH-2882-002.book Page 10 Wednesday, August 24, 2016 1:18 PM
