Slovensky | 21
Bosch Power Tools 1 609 92A 3GD | (24.8.16)
Vysávač musí byť vhodný pre daný druh opracovávaného ma-
teriálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra-
kovinotvorných alebo suchých prachov používajte špeciálny
vysávač.
Na optimalizovanie odsávania prachu nasaďte kryt 19 (pozri-
te si obrázok D).
Prevádzka
Druhy prevádzky
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Pílový list neohýbajte, pretože to môže viesť
k poškodeniam na liste alebo na upínaní pílového listu!
Nastavenie uhla zošikmenia (AdvancedCut 50)
Upozornenie: Chránič proti vytrhávaniu materiálu 16, kryt
pre odsávanie 19 a hĺbkové dorazy nemôžu byť použité pri
šikmých rezoch.
Základná doska 3 sa dá pre šikmé rezy otočiť až do uhla 45°
smerom doprava.
Chránič proti vytrhávaniu materiálu 16 sa pri šikmých rezoch
nedá používať.
V prípade potreby zložte kryt 19 a odstráňte chránič proti vy-
trhávaniu materiálu 16.
Uvoľnite krídlovú skrutku 14. Otočte ručné elektrické náradie
do strany tak, aby sa na stupnici 23 nastavil požadovaný uhol
rezu. Krídlovú skrutku 14 opäť utiahnite.

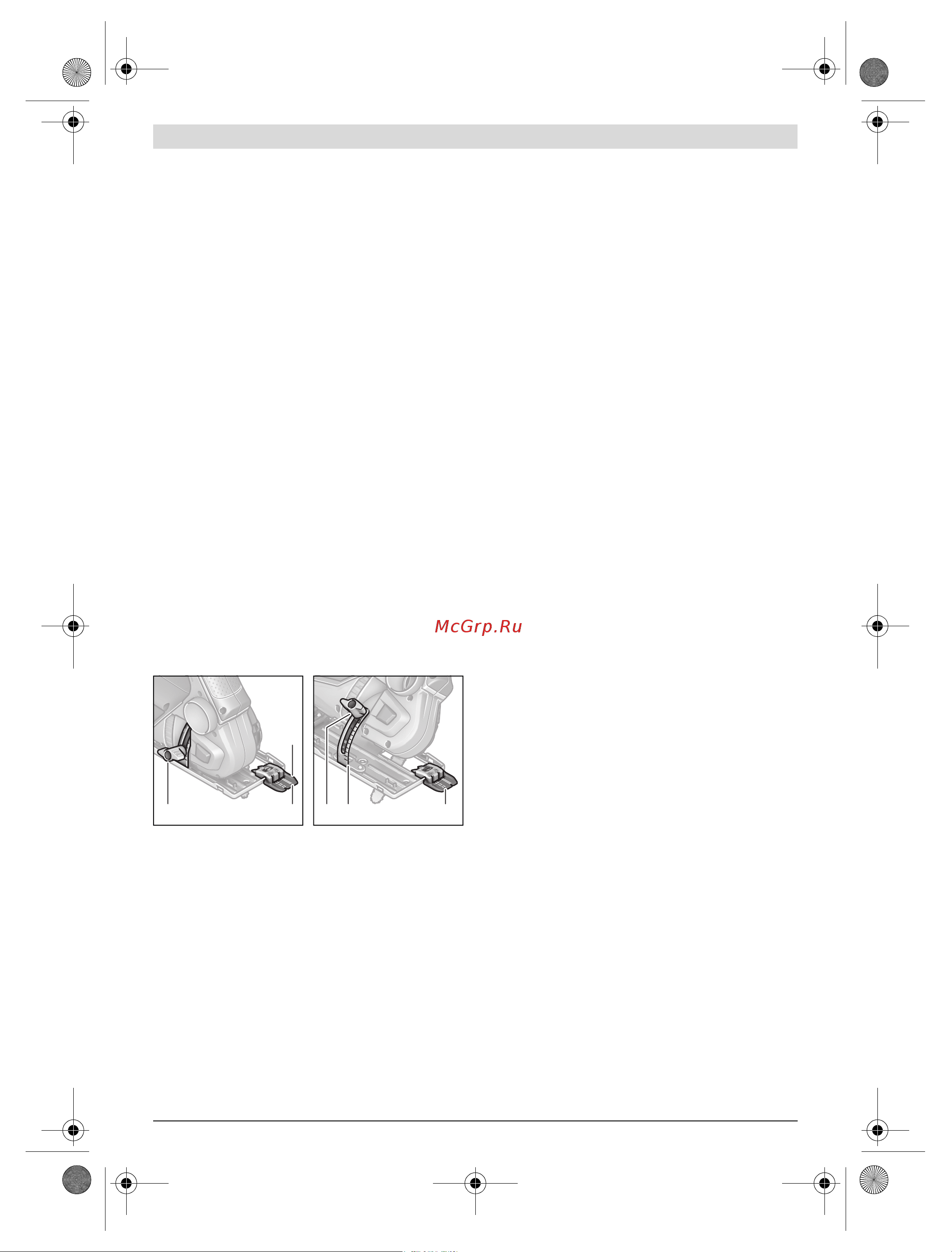

Kontrola čiary rezu pri šikmých rezoch
Kvôli kontrole línie rezu je na náhľadovom okienku pre funkciu
„Cut Control“ dostupná značka 9 pre pravouhlý rez
s hodnotou 0° a značka 11 pre šikmý rez s uhlom 45° klesajú-
ci smerom doľava. Na stupnici 23 nájdete značky pre 22,5,
30 a 45°. Je možné vykonávať aj rezy v rozmedzí hodnôt.
Značky rezov pre uhly zošikmenia medz 0° a 45° z toho vyplý-
vajú proporcionálne. Možno ich urobiť na okienku pomôcky
na kontrolu rezu „Cut Control“ dodatočne pomocou zotiera-
teľnej fixky a potom opäť ich jednoducho zotrieť.
Ak potrebujete niečo urobiť veľmi presne a na mieru, odporú-
čame Vám vykonať skúšobný rez.
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí
mať hodnotu zhodnú s údajmi na typovom štítku ručné-
ho elektrického náradia. Výrobky označené pre napä-
tie 230 V sa smú používať aj s napätím 220 V.
Zapínanie/vypínanie
Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba
vtedy, ked ho používate.
Na zapnutie ručného elektrického náradia stlačte vypínač 1.
Nastavenie počtu obrátok (AdvancedCut 50)
Nastavovacím kolieskom predvoľby otáčok 2 môžete predvo-
liť potrebné otáčky.
Pokyny na používanie
Pri obrábaní menších alebo tenších obrobkov použite
vždy nejakú stabilnú podložku.
Režte s miernym tlakom, aby ste dosiahli optimálny
a precízny výsledný rez. Dodatočný tlak zvyšuje výkon.
Rezanie s vodiacou lištou (AdvancedCut 50)
(pozri obrázok E)
S vodiacou lištou rozšírite základnú dosku a zväčšíte dosada-
ciu plochu.
Pomocou vodiacej lišty 22 môžete vykonávať rezy s rovným
vedením náradia.
Vodiaca lišta 22 nesmie prečnievať cez čelnú stranu ob-
robku, ktorý sa bude píliť.
Na prácu s vodiacou lištou 22 je potrebný adaptér pre vodia-
ce lišty 20. Adaptér pre vodiace lišty 20 sa dá nasunúť na obi-
dve strany s využitím štyroch otvorov v základnej doske 3.
Zaisťovacou páčkou 21 zaaretujte adaptér pre vodiace lišty
20.
Priložte pílu s predmontovaným adaptérom pre vodiace lišty
20 na vodiacu lištu 22.
Zapnite ručné elektrické náradie a rovnomerným pohybom a
miernym posuvom ho posúvajte v smere rezu.
S krátkou stranou plastovej vodiacej lišty Bosch
(2 609 255 732) je možné vykonávať 45° šikmé rezy.
Pílenie zapichnutím (zanorením) (pozri obrázok F)
Metódou rezania so zanorením sa môže opracovávať
iba drevo!
Rezanie so zanorením je možné len s uhlom zošikmenia na
úrovni 0°.
Priložte elektrické náradie zadnou hranou základnej dosky 3
na obrobok bez toho, že by sa pílový list 8 dotýkal obrobku
a zapnite ho. Pri elektrickom náradí s ovládaním otáčok zvoľte
maximálne otáčky. Pevne tlačte elektrické náradie proti ob-
robku a nechajte pílový list pomaly preniknúť (zanoriť sa) do
obrobku.
Hneď po dosadnutí prednej časti základnej dosky 3 celou plo-
chou na obrobok režte smerom dopredu, ďalej pozdĺž želanej
línie rezu.
151
5
15
0
0
4545
45
1515
15
22,522,5
22,5
9
10
15 112315
22,52
2
,5
22,5
