Česky | 15
Bosch Power Tools 1 609 92A 3GD | (24.8.16)
Odejmutí pilového listu
Páčkou 6 povolte kryt 7 upnutí SDS pilového listu a vyjměte
pilový list. Mějte přitom na zřeteli, že pilový list může být po
delším používání velmi horký.
Ochrana proti vytrhávání třísek (viz obr. B)
Upozornění: Ochranu proti vytrhávání třísek lze namontovat
pouze při nasazeném pilovém listu.
Ochrana proti vytrhávání třísek 16 (příslušenství) může za-
bránit vytrhávání povrchu při řezání dřeva. Ochranu proti vy-
trhávání třísek lze používat pouze při úhlu řezu 0°.
Ochranu proti vytrhávání třísek 16 zatlačte zespodu do zákla-
dové desky 3.
Ochranu proti vytrhávání třísek 16 lze sejmout také při vyjmu-
tém pilovém listu.
Ochranu proti vytrhávání třísek 16 lze používat také ve spoje-
ní s hloubkovými dorazy nebo krytem pro odsávání prachu
19.
Hloubkový doraz (viz obr. C)
Pomocí hloubkového dorazu se mění hloubka řezu pilového
listu. Hloubkové dorazy lze používat pouze při úhlu řezu 0°.
Zatlačte požadovaný nástavec (nástavec A nebo nástavec B)
zespoda do základové desky 3. Můžete použít vždy jeden ze
dvou nástavců nebo oba na sobě. Při řezání vždy přitlačte zad-
ní konec základové desky na řezaný obrobek.
Kontrola čáry řezu „Cut Control“
Kontrola čáry řezu „Cut Control“ umožňuje přesné vedení
elektronářadí podél čáry řezu vyznačené na obrobku. Ke „Cut
Control“ patří průhled s vyznačením řezu a sokl 12 pro upev-
nění na elektronářadí.
Odsávání prachu/třísek
Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné od-
sávání prachu.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou
filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
Vyvarujte se usazenin prachu na pracovišti. Prach se
může lehce vznítit.
Připojení odsávání prachu
Nasaďte odsávací hadici (Ø 35 mm) na odsávací hrdlo 13.
Odsávací hadici připojte k vysavači (příslušenství). Přehled
připojení k různým vysavačům najdete na konci tohoto návo-
du.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Pro optimalizaci odsávání prachu nasaďte kryt pro odsávání
19 (viz obrázek D).
Provoz
Druhy provozu
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Pilový list neohýbejte, protože to může způsobit poško-
zení listu nebo upínání pilového listu!
Nastavení šikmých úhlů (AdvancedCut 50)
Upozornění: Ochranu proti vytrhávání třísek 16, kryt pro od-
sávání 19 a hloubkové dorazy nelze používat při pokosových
řezech.
Základovou desku 3 lze pro pokosové řezy naklopit doprava
do úhlu 45°.
Ochranu proti vytrhávání třísek 16 nelze u řezů se sklonem
nasadit.
V případě potřeby sejměte kryt pro odsávání 19 a odstraňte
ochranu proti vytrhávání třísek 16.
Povolte křídlový šroub 14. Vychylte elektronářadí bokem, až
se na stupnici 23 nastaví požadovaný úhel řezu. Křídlový
šroub 14 opět pevně zašroubujte.

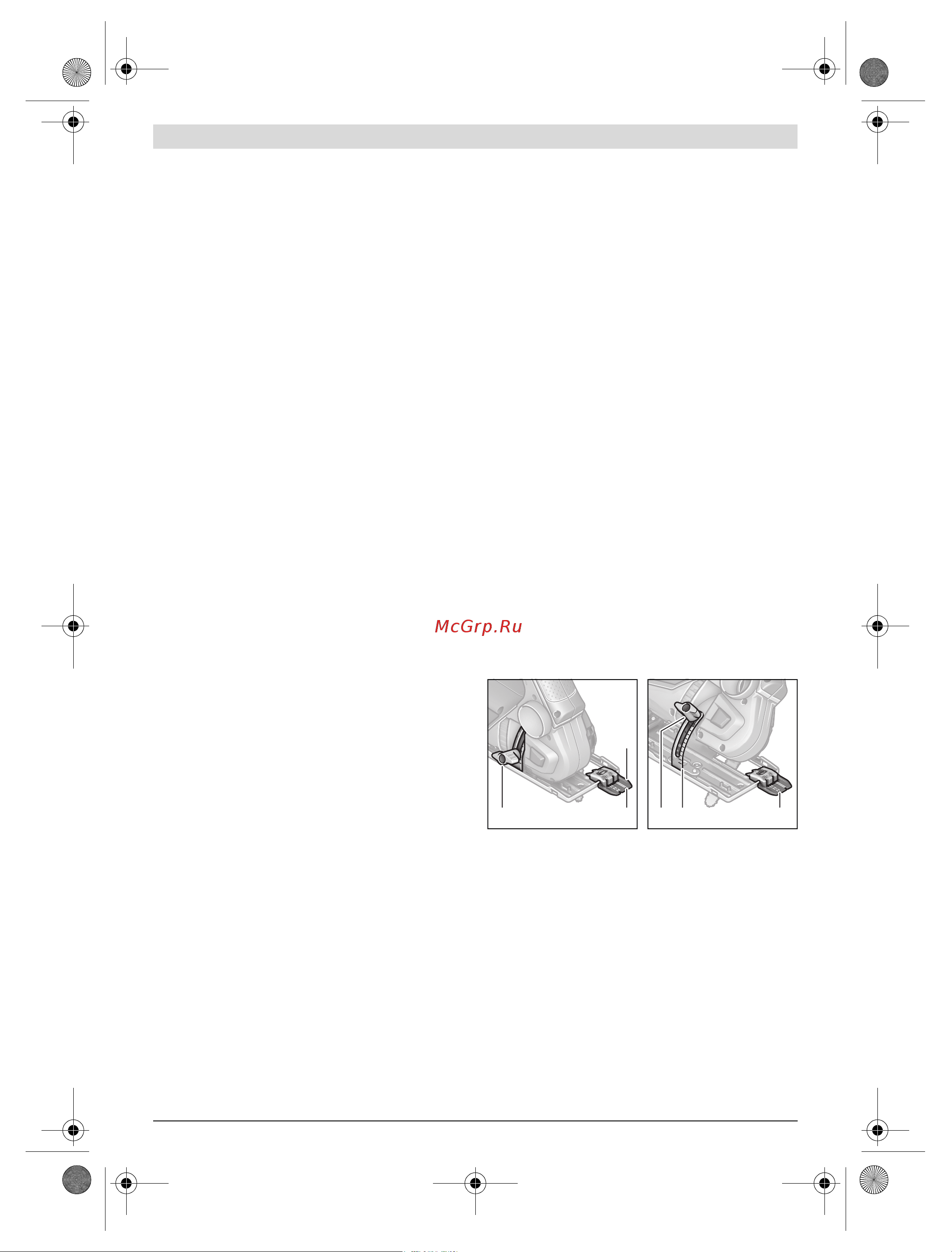

Kontrola čáry řezu u skloněných řezů
Pro kontrolu čáry řezu je na průhledu pro „Cut Control“ jedna
značka 9 pro pravoúhlý řez s 0° a jedna značka 11 pro poko-
sový řez se sklonem doleva se 45°. Na stupnici 23 najdete
značky pro 22,5, 30 a 45°. Lze provádět řezy s úhly mezi tě-
mito hodnotami.
Ryska řezu pro skloněné úhly mezi 0° a 45° vyplývá poměro-
vě. Lze ji na průhledítko „Cut Control“ dodatečně naznačit po-
mocí stíratelného popisovače a opět lehce odstranit.
Pro rozměrově přesné práce proveďte nejlépe zkušební řez.
Uvedení do provozu
Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.
151
5
15
0
0
4545
45
1515
15
22,522,5
22,5
9
10
15 112315
22,52
2
,5
22,5
OBJ_BUCH-2882-002.book Page 15 Wednesday, August 24, 2016 1:18 PM
