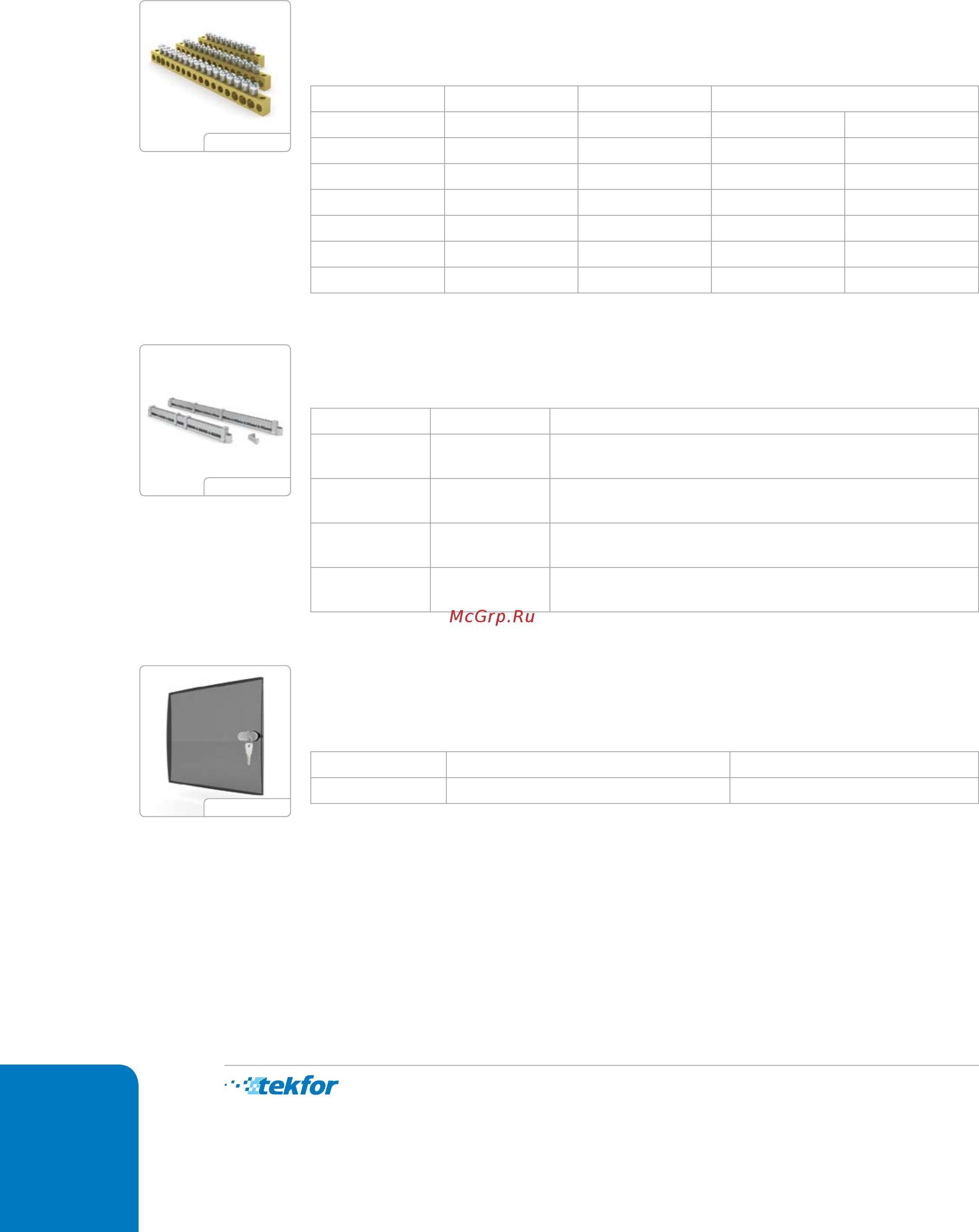

8
2 016
Принадлежности
Клеммные шины
Могут устанавливаться как в держатель шины, так и непосредственно в специ-
альные места в корпусе щита (рис. 26).
Держатель клеммных шин
Предназначен для установки и крепления клеммных шин (рис. 27).
Замок с ключом
Предназначен для установки в дверцу щита,
на место удаляемой заглушки (рис. 28).
Артикул Маркировка Примечание
01-06-065 DS-06 Предназначен для щитов с возможностью установки
6 модулей в одном ряду
01-06-046 DS-08 Предназначен для щитов с возможностью установки
8 модулей в одном ряду
01-06-066 DS-09 Предназначен для щитов с возможностью установки
9 модулей в одном ряду
01-06-047 DS-12 Предназначен для щитов с возможностью установки
12 модулей в одном ряду
Артикул Маркировка Количество в упаковке, шт.
01-06-056 ZL-1 1
Артикул Маркировка Размеры, мм Кол-во отв., мм × шт.
06-01-001 KSN-1-7×9-04 7 × 9 × 39 5,6 × 1 4,5 × 3
06-01-002 KSN-1-7×9-05 7 × 9 × 46 5,6 × 2 4,5 × 3
06-01-003 KSN-1-7×9-07 7 × 9 × 59 5,6 × 2 4,5 × 5
06-01-004 KSN-1-7×9-09 7 × 9 × 72 5,6 × 3 4,5 × 6
06-01-005 KSN-1-7×9 -13 7 × 9 × 98 5,6 × 3 4,5 × 10
06-01-006 KSN-1-7×9-16 7 × 9 × 117 5,6 × 5 4,5 × 11
06-01-007 KSN-1-7×9-21 7 × 9 × 150 5,6 × 6 4,5 × 15
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP41, серии C…
Рис. 26
Рис. 27
Рис. 28
