TEKFOR CNN 40-08-1 [29/52] Технические данные
![TEKFOR CNN 40-08-1 [29/52] Технические данные](/views2/1392328/page29/bg1d.png)
27
Пластиковые распределительные щиты
Технические данные
– Степень защиты IP41.
– Класс электроизоляции II.
– Цвет белый RAL 9016.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 150 мм.
– Максимальная высота модульных устройств для установки в щит 53 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).
– Простое и бы-
строе измене-
ние направле-
ния открытия
дверцы путем
переворачи-
вания крышки
(рис. 111).
– Щитки осна-
щены соеди-
няемыми крон-
штейнами для
крепления DIN-
рейки, что по-
зволяет прово-
дить монтаж на
стенде (рис. 112).
– На днище и бо-
ковых сторонах
имеются вы-
давливаемые
отверстия для
подведения ка-
беля (рис. 113).
– Крышка щитка
имеет выдавли-
ваемые элемен-
ты под модуль-
ные устройства,
для изменения
числа устанавли-
ваемых моду-
лей (рис. 114).
Встраиваемые пластиковые распределительные щиты
со степенью защиты IP41, серии B…

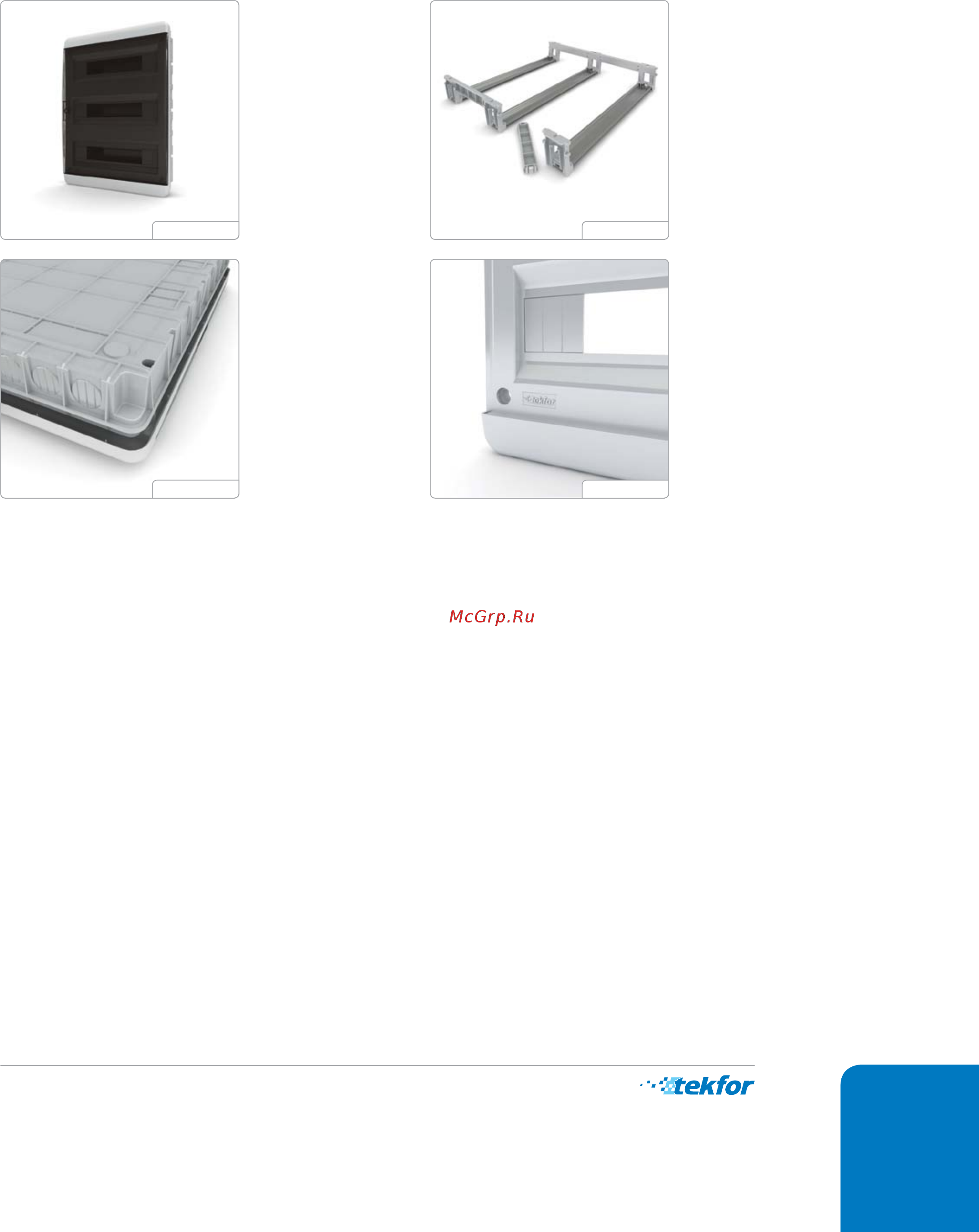

Рис. 111 Рис. 112
Рис. 113 Рис. 114
