Технические данные
– Степень защиты IP65.
– Класс электроизоляции II.
– Цвет серый RAL 7035.
– Материал самозатухающий термопластик, обладающий стойкостью к воспламенению при воздей-
ствии нагретой до температуры 650 °С проволокой (испытание по ГОСТ 27483 (МЭК 60 695-2-1)).
– Рабочие температуры от –25 до +60 °С.
– Межосевое расстояние между рядами 125 мм, 150 мм, 175 мм.
– Максимальная высота модульных устройств для установки в щит от 53 мм до 85 мм.
– Используемый размер оцинкованной DIN-рейки 35 × 7,5 мм.
– Щиты изготавливаются согласно стандарта ГОСТ Р 50827 (МЭК 670).
– Щитки
оснащены
соединяемыми
кронштейнами
для крепления
DIN-рейки, что
позволяет про-
водить монтаж
на стенде
(рис. 166).
– Легкий доступ
к элементам,
устанавливае-
мым в щиток,
обеспечивается
низкой высотой
боковых сте-
нок (рис. 167).
– Комплектуют-
ся модульной
заглушкой для
пустых моду-
лей (рис. 168).
– Для крепления
разных элемен-
тов на днище
щита предусмо-
трены отверстия
под саморезы.
В отличие от ще-
лей, отверстия
обеспечивают
более надежное
крепление само-
реза (рис. 169).
– Щиты могут
оснащаться мон-
тажной платой,
для крепления
любых элемен-
тов (рис. 171).
Пластиковые распределительные щиты для настенного
монтажа со степенью защиты IP65, серии B…

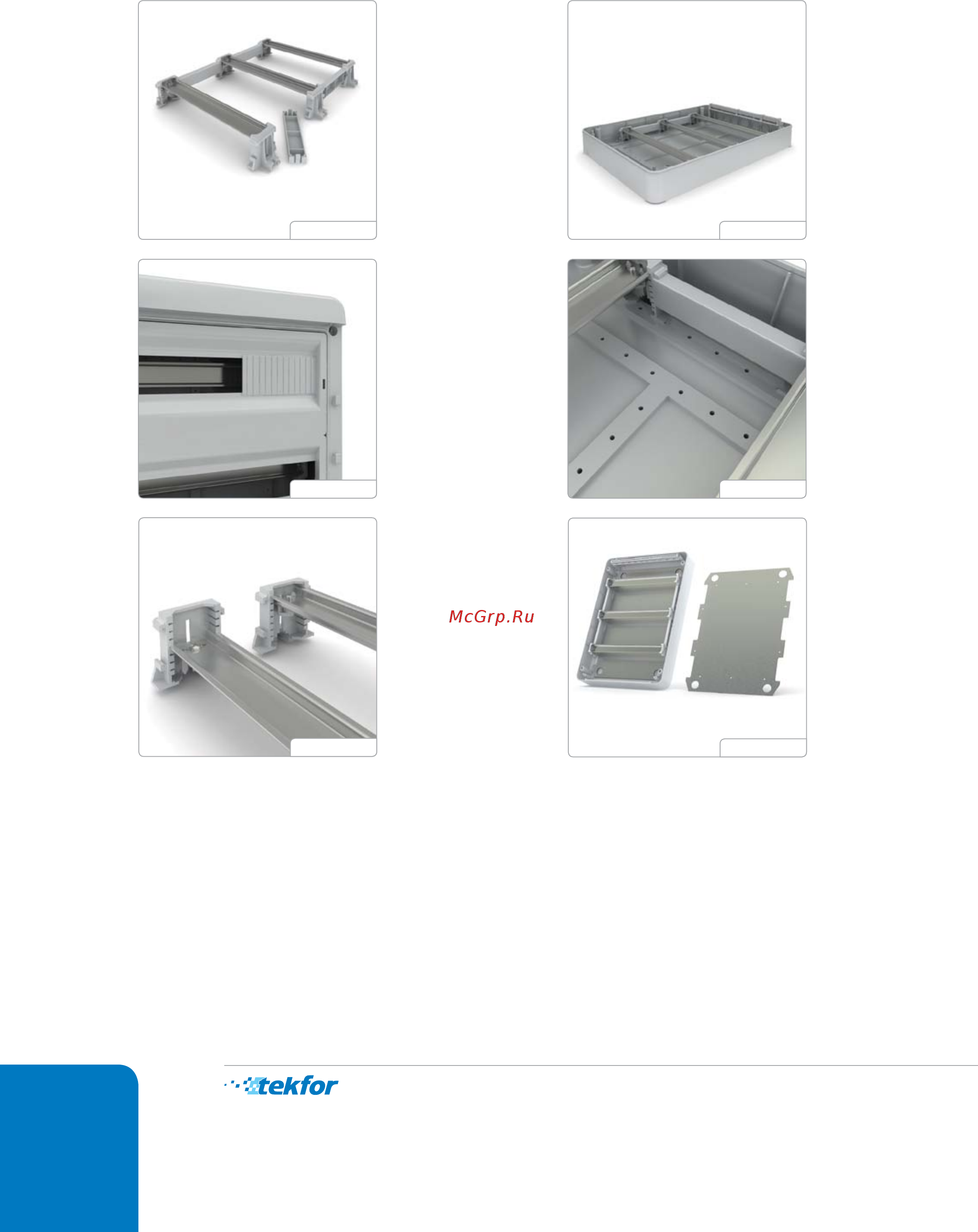

Рис. 166 Рис. 167
Рис. 168 Рис. 169
Рис. 170
– DIN-рейка имеет
восемь положе-
ний (в кронштей-
не 7), обеспечи-
вая установку
устройств, с глу-
биной от 53 до
85 мм. Крепле-
ние DIN-рейки
к кронштейну
может осущест-
вляться без ис-
пользования са-
мореза (рис. 170).
Рис. 171
