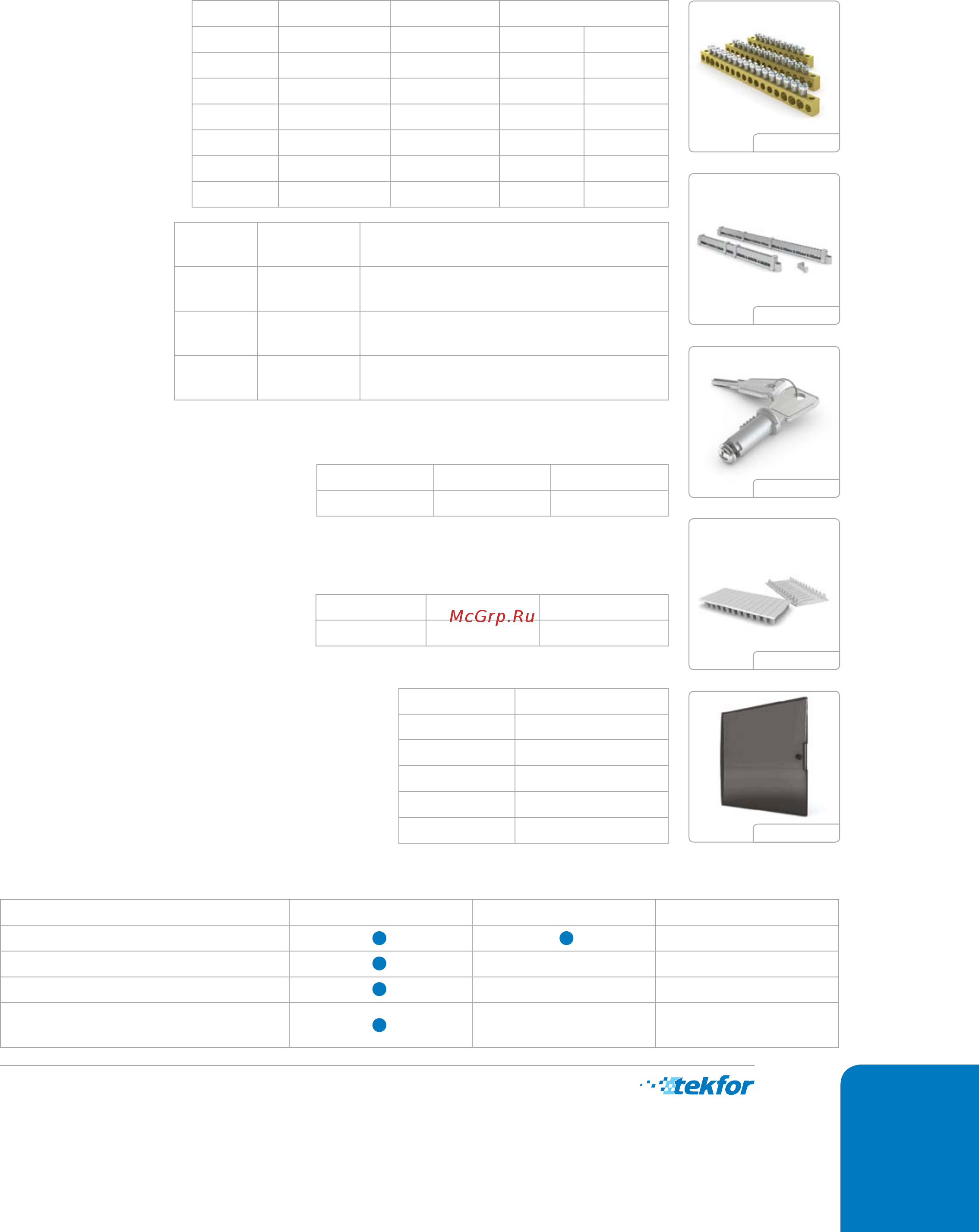

33
Пластиковые распределительные щиты
Принадлежности
Встраиваемые пластиковые распределительные щиты
со степенью защиты IP41, серии B…
Клеммные
шины
Могут устанавливать-
ся как в держатель
шины, так и непо-
средственно в специ-
альные места в кор-
пусе щита (рис. 145).
Держатель
клеммных
шин
Предназначен для
установки и кре-
пления клеммных
шин (рис. 146).
Замок с ключом
Предназначен для установки в дверцу
щита, на место удаляемой заглушки
(рис. 147).
Заглушка модульная
Предназначена для установки в ли-
цевые панели для закрытия пустых
модулей (рис. 148).
Сменные дверцы
Предназначены для использования, как в каче-
стве запасных дверей, так и в качестве сменных
дверей для замены цвета дверцы на боксе
(рис. 149). Выпускаются всех цветов. Правила
маркировки сменных дверей (см. стр. 42).
Возможные комплектации щитов
Артикул Маркировка Размеры, мм Кол-во отв., мм × шт.
06-01-001 KSN-1-7×9-04 7 × 9 × 39 5,6 × 1 4,5 × 3
06-01-002 KSN-1-7×9-05 7 × 9 × 46 5,6 × 2 4,5 × 3
06-01-003 KSN-1-7×9-07 7 × 9 × 59 5,6 × 2 4,5 × 5
06-01-004 KSN-1-7×9-09 7 × 9 × 72 5,6 × 3 4,5 × 6
06-01-005 KSN-1-7×9 -13 7 × 9 × 98 5,6 × 3 4,5 × 10
06-01-006 KSN-1-7×9 -16 7 × 9 × 117 5,6 × 5 4,5 × 11
06-01-007 KSN-1-7×9-21 7 × 9 × 150 5,6 × 6 4,5 × 15
Рис. 145
Рис. 146
Рис. 147
Рис. 148
Рис. 149
Наименование Комплектация 1 Комплектация 2 Комплектация 3
оцинкованная DIN-рейка
клеммные шины две
держатель клеммных шин
кронштейны для крепления DIN-
рейки
Артикул Маркировка В упак., шт.
01-06-056 ZL-1 20
Маркировка Модулей в боксе
Н….40-08 8 модулей
Н….4 0 -12 12 модулей
Н….40-24 24 модулей
Н….40-36 36 модулей
Н….40-54 54 модулей
Артикул Маркировка Примечание
01-06-046 DS-08 Предназначен для щитов с возможно-
стью установки 8 модулей в одном ряду
01-06-047 DS-12 Предназначен для щитов с возможно-
стью установки 12 модулей в одном ряду
01-06-048 DS-18 Предназначен для щитов с возможно-
стью установки 18 модулей в одном ряду
Артикул Маркировка Примечание
01-06-049 ZM-1 WHITE на 6 модулей
