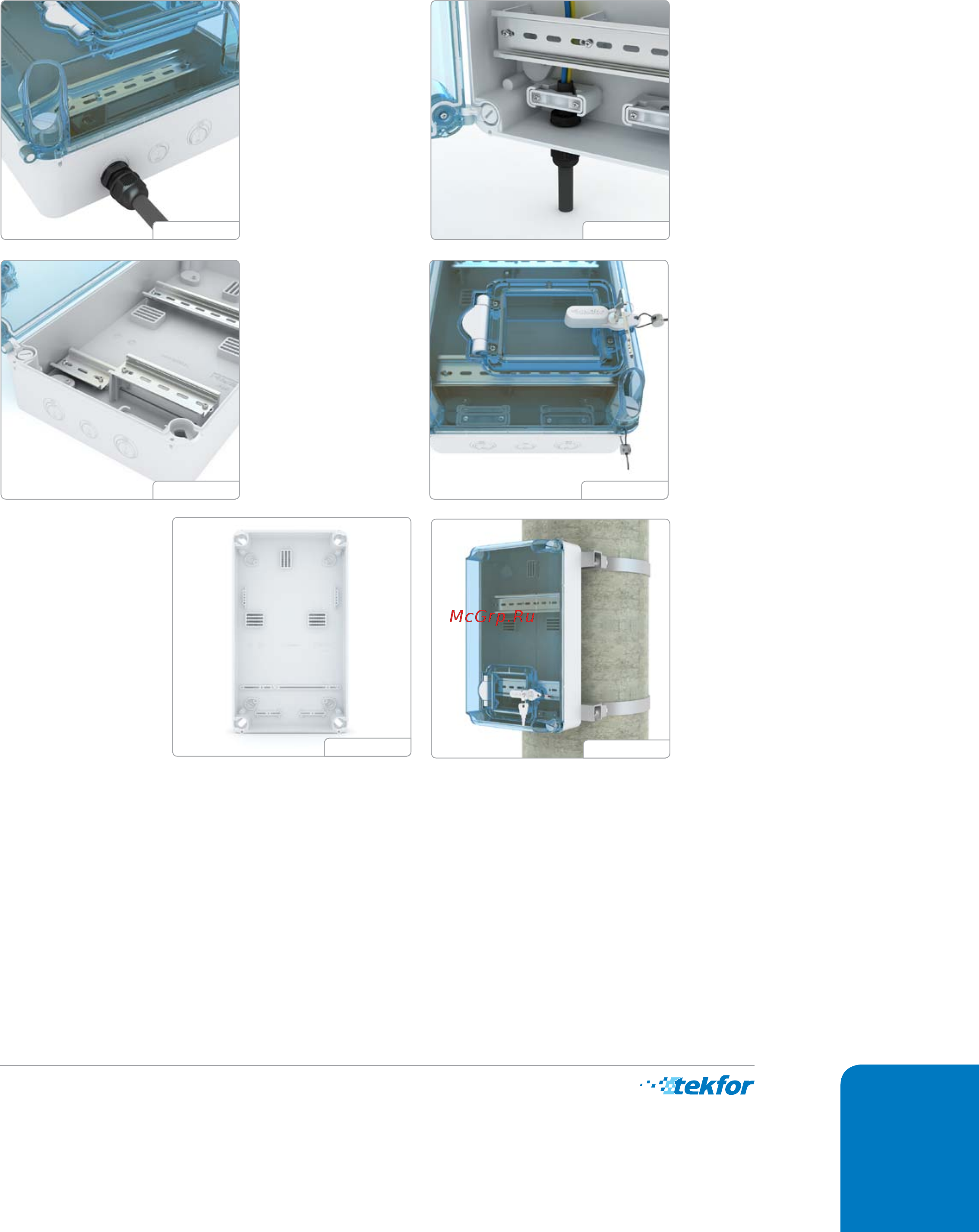

Пластиковые распределительные щиты
– Дверца имеет
возможность
установки замка
для ограниче-
ния доступа
(рис. 216).
– На боковой
стенки имеет-
ся разметка
для установки
кабельных вво-
дов (рис. 213).
– Конструкция
корпуса и
кронштэйны,
позволяет
устанавливать
DIN-рейку не
только в разных
местах но и на
разной высо-
те (рис. 214).
– Корпус может
крепиться через
внутренние
или наружные
точки крепле-
ния, как к стене
так и к столбу
(рис. 217, 218).
– Надежное кре-
пление кабеля,
разного диаме-
тра, внутри кор-
пуса (рис. 215).
Пластиковые корпуса под установку счетчика, длянаружного
монтажа со степенью защиты IP66, серии К…
Рис. 213
Рис. 214
Рис. 215
Рис. 216
Рис. 217
Рис. 218
