4. Уложить заготовку на стол ленточно-

пильного станка.

5. Вставить штепсельную вилку в ро-

зетку электросети.

6. Включить станок.

7. Распилить заготовку в один прием.

8. Выключить станок, если не намеча-

ется немедленная обработка сле-

дующей заготовки.

9. Уход и техническое обслужи-

вание

Опасность!

Перед проведением любых работ по

очистке и техническому обслуживанию:

1. отключите станок,

2. дождитесь полной остановки

пильной ленты,

3. вытащите вилку из штепсельной

розетки.

− После проведения любых работ по

очистке и техническому обслужива-

нию следует вновь установить все

защитные приспособления и прове-

рить их исправность.

− Для замены поврежденных

деталей,

в частности, защитных приспособле-

ний, используйте только оригиналь-

ные детали, поскольку детали, не

разрешенные к применению произ-

водителем, могут привести к нанесе-

нию непредсказуемого ущерба.

− Работы по техническому обслужива-

нию и ремонту, не описанные в на-

стоящем разделе, должны выпол-

няться только специалистами.

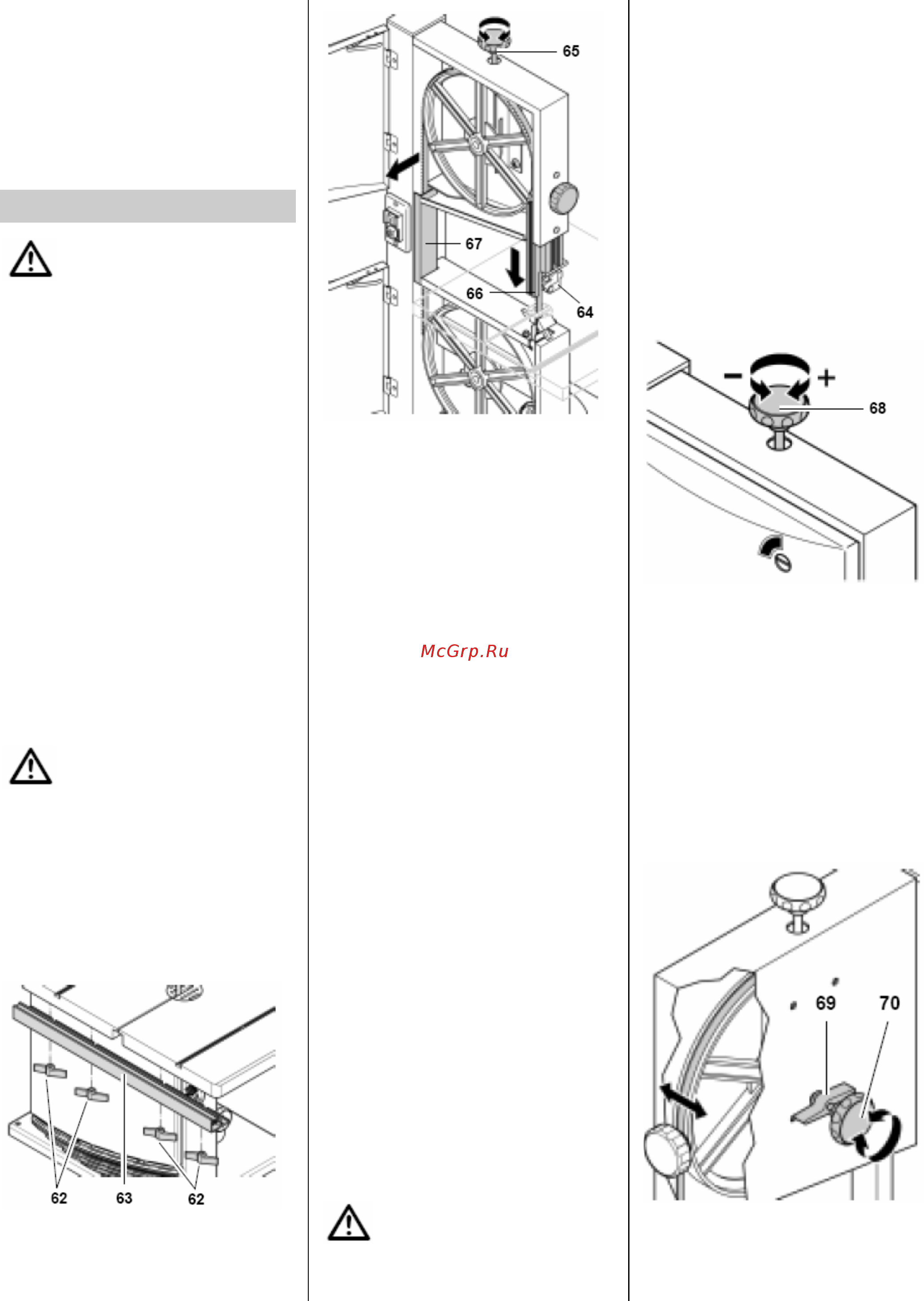

9.1 Замена пильной ленты

Опасность!

Существует опасность порезаться даже

о неподвижную пильную ленту. Замену

пильной ленты следует производить в

перчатках.

Используйте только пригодные пиль-

ные ленты (см. "Технические характе-

ристики").

1. Ослабить четыре барашковых винта

(62) и снять профильную направ-

ляющую (63) параллельного упора.

2. Открыть обе дверцы.

3. Полностью опустить вниз верхнюю

направляющую (64) пильной ленты.

4. Вращением поворотной ручки (65)

устранить натяжение пильной ленты.

5. Снять пильную ленту и удалить ее,

проведя через

− прорезь стола,

− ограждение пильной ленты в

месте расположения ее верх-

ней направляющей (66),

− боковой канал (67) и

− направляющие пильной ленты.

6. Вставить новую пильную ленту, об-

ратив внимание на ее

правильную

ориентацию: зубья должны быть об-

ращены вперед (в сторону дверец

станка).

7. Уложить пильную ленту по центру на

резиновые накладки.

8. Затянуть поворотную ручку до со-

стояния, при котором лента переста-

ет проскальзывать.

9. Закрыть обе дверцы.

10. В заключение:

− натянуть пильную ленту (см.

"Уход и техническое обслужи-

вание"),

−

выровнять пильную ленту (см.

"Уход и техническое обслужи-

вание"),

− отъюстировать направляющие

пильной ленты (см. "Уход и

техническое обслуживание"),

− осуществить пробный пуск лен-

точнопильного станка (минимум

на 1 минуту),

− отключить станок, извлечь вил-

ку из штепсельной розетки и

вновь проконтролировать на-

стройки.

11. После этого вновь смонтировать

профильную направляющую

парал-

лельного упора.

9.2 Натяжение пильной ленты

Опасность!

Чрезмерное натяжение может привести

к поломке пильной ленты. Недостаточ-

ное натяжение может вызвать про-

скальзывание приводного шкива и, как

следствие, остановку пильной ленты.

1. Перевести верхнюю направляющую

пильной ленты в крайнее верхнее

положение (см. "Выполнение работ").

2. Для проверки натяжения сбоку нада-

вить пальцем на пильную ленту по-

середине между

поверхностью стола

и нижним краем верхней направ-

ляющей ленты (она должна проги-

баться лишь на 3 – 5 мм).

3. При необходимости скорректировать

величину натяжения:

− вращение ручки (68) по часовой

стрелке приводит к увеличению

натяжения;

− вращение ручки (68) против ча-

совой стрелки приводит к

уменьшению натяжения.

9.3 Выравнивание пильной ленты

Если пильная лента бежит не по центру

резиновых накладок, необходимо изменить

наклон верхнего шкива ленточной пилы.

1. Ослабить стопорную гайку (69).

2. Повернуть регулировочную ручку

(70):

− по часовой стрелке, если пиль-

ная лента бежит со смещением

к передней стороне станка;

− против часовой стрелки, если

она

бежит со смещением к зад-

ней стороне станка.

3. Вновь затянуть стопорную гайку (69).
