9

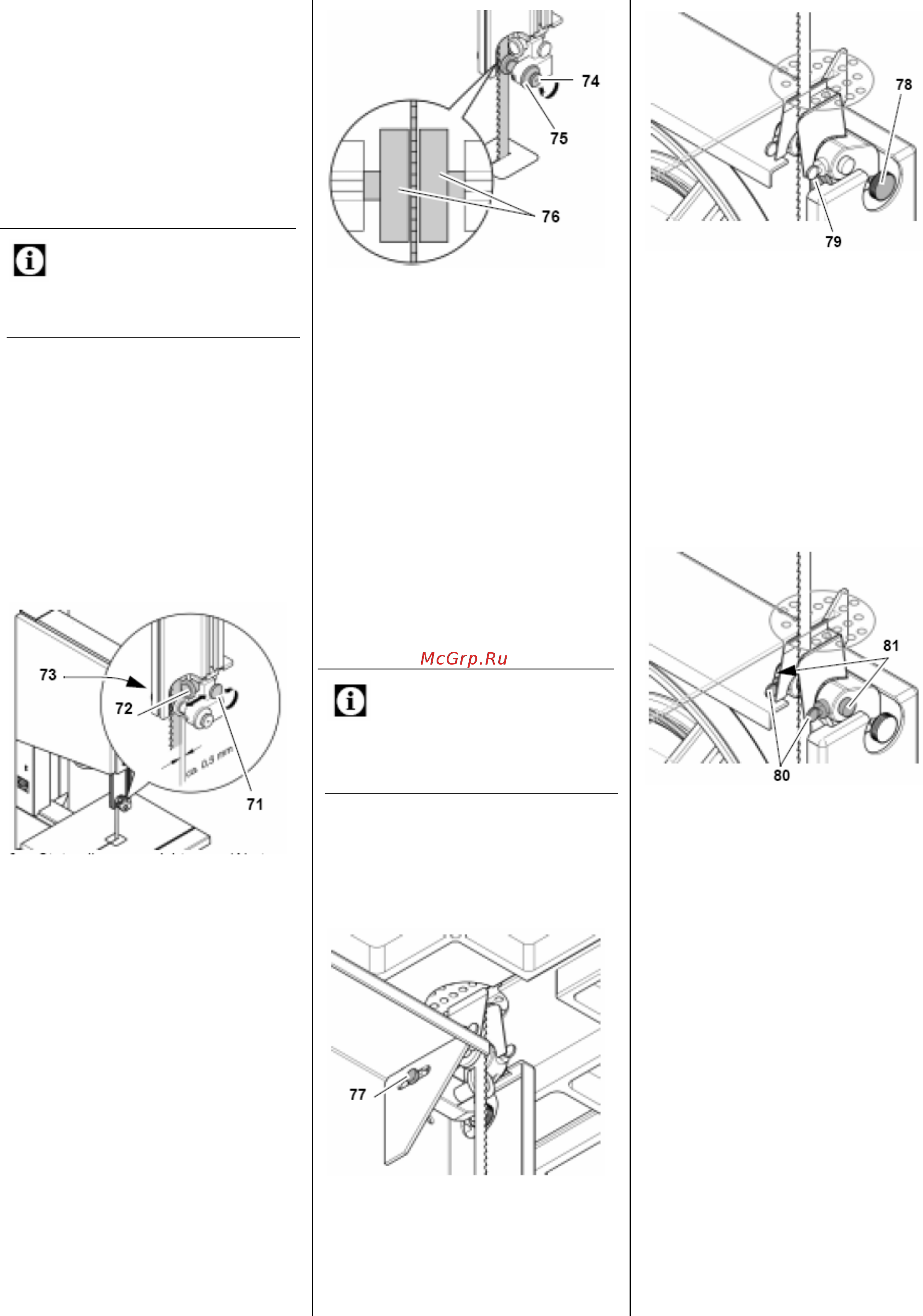

9.4 Юстировка верхней направ-
ляющей пильной ленты
Верхняя направляющая пильной ленты
состоит из
− опорного ролика (поддерживающего
полотно пилы сзади),
− двух направляющих роликов (под-
держивающих полотно пилы по бо-
кам).
Указанные детали должны заново юстиро-
ваться после каждой замены пильной лен-
ты и каждого ее выравнивания.
Указание:
Регулярно контролируйте ролики на пред-
мет износа и при необходимости заменяй-
те сразу все ролики.
Юстировка опорного ролика
1. При необходимости выровнять и
натянуть пильную ленту.
2. Ослабить винт (71), удерживающий
верхнюю направляющую пильной
ленты.
3. Выровнять верхнюю направляющую
пильной ленты.
4. Вновь затянуть винт, удерживающий
верхнюю направляющую пильной
ленты.
5. Ослабить винт (73), фиксирующий
опорный ролик (72).
ca. 0,5 mm = прим. 0,5 мм
6. Отрегулировать положение опорного
ролика (расстояние между опорным
роликом и пильной лентой = 0,5 мм;
при перемещении пильной ленты
вручную она не должна касаться
опорного ролика).
7. Вновь затянуть винт, фиксирующий
опорный ролик.
Юстировка направляющих роликов
1. Ослабить гайку с накаткой (75).
2. При помощи винтов (74) с накатанной
головкой отрегулировать положение
направляющих роликов (76) по отно-
шению к пильной ленте.
3. В целях контроля правильного поло-
жения направляющих роликов не-
сколько раз вручную повернуть шкив
ленточной пилы по часовой стрелке –
оба направляющих ролика должны
слегка прилегать к полотну пилы.
4. Вновь затянуть гайку с накаткой (75)
для законтривания винта (74) с нака-
танной головкой.
9.5 Юстировка нижней направ-
ляющей пильной ленты
Нижняя
направляющая пильной ленты
состоит из
− опорного ролика (поддерживающего
полотно пилы сзади),
− двух направляющих роликов (под-
держивающих полотно пилы по бо-
кам).
Указанные детали должны заново юстиро-
ваться после каждой замены пильной лен-
ты и каждого ее выравнивания.
Указание:
Регулярно контролируйте опорный и на-
правляющие ролики на предмет износа и
при необходимости заменяйте сразу оба
направляющих ролика.
Исходная настройка
1. Открыть нижнюю дверцу.
2. Ключом под шестигранную головку
ослабить болт (77), удерживающий
нижнюю направляющую пильной
ленты.
3. Сместить нижнюю направляющую
пильной ленты таким образом, чтобы
лента оказалась посередине между
двумя направляющими роликами
(81).
4. Затянуть болт (77).
Юстировка опорного ролика
.
1. Ослабить винт (78), фиксирующий
опорный ролик.
2. Отрегулировать положение опорного
ролика (79) (расстояние между опор-
ным роликом и пильной лентой = 0,5
мм; при перемещении пильной ленты
вручную она не должна касаться
опорного ролика).
3. Вновь затянуть винт (78), фиксирую-
щий опорный ролик.
Юстировка направляющих роликов
1. Ослабить винты (80).
2. Подвести направляющие
ролики (81)
к пильной ленте.
.
3. Несколько раз вручную повернуть
шкив ленточной пилы по часовой
стрелке, чтобы направляющие роли-
ки заняли верное положение – оба
они должны слегка прилегать к по-
лотну пилы.
4. Вновь затянуть винты (80).
5. Закрыть нижнюю дверцу.
9.6 Замена полимерных накладок
Полимерные накладки следует регулярно
контролировать на предмет износа. Заме-
на накладок должна
осуществляться толь-
ко попарно.
1. Снять пильную ленту (см. "Уход и
техническое обслуживание").
2. Подцепить полимерную накладку
маленькой отверткой и снять ее.
