10
8. Присоедините электропроводку (подробности
подключения см. Раздел Электросхемы).
9. Установите приводной ремень (См. Раздел
Замена приводного ремня).
10. Поработайте на станке для проверки
правильной работы.
Смазка
Далее следуют рекомендации по смазке узлов
сверлильного станка.
Привод шкива шпинделя: периодически
смазывайте шлицы лёгкой смазкой.
Пиноль, стол, колонна: смажьте тонким слоем
масла.
Зубчатая рейка регулировки уровня стола.
Регулярно смазывайте маслом SAE20 (перед
нанесением смазки очистите рейку
растворителем).
Вилка привода переменной скорости:
периодически смазывайте точки контакта
смазкой.
Регулировка
Регулировка стола
В напольной модели стол можно поднять или
опустить в соответствии с размером заготовки. (См.
Рисунок 4). Чтобы поднять или опустить стол,
ослабьте рукоятку блокировки. Затем при помощи
ручки переместите стол на необходимую высоту.
После этого зафиксируйте рукоятку блокировки.

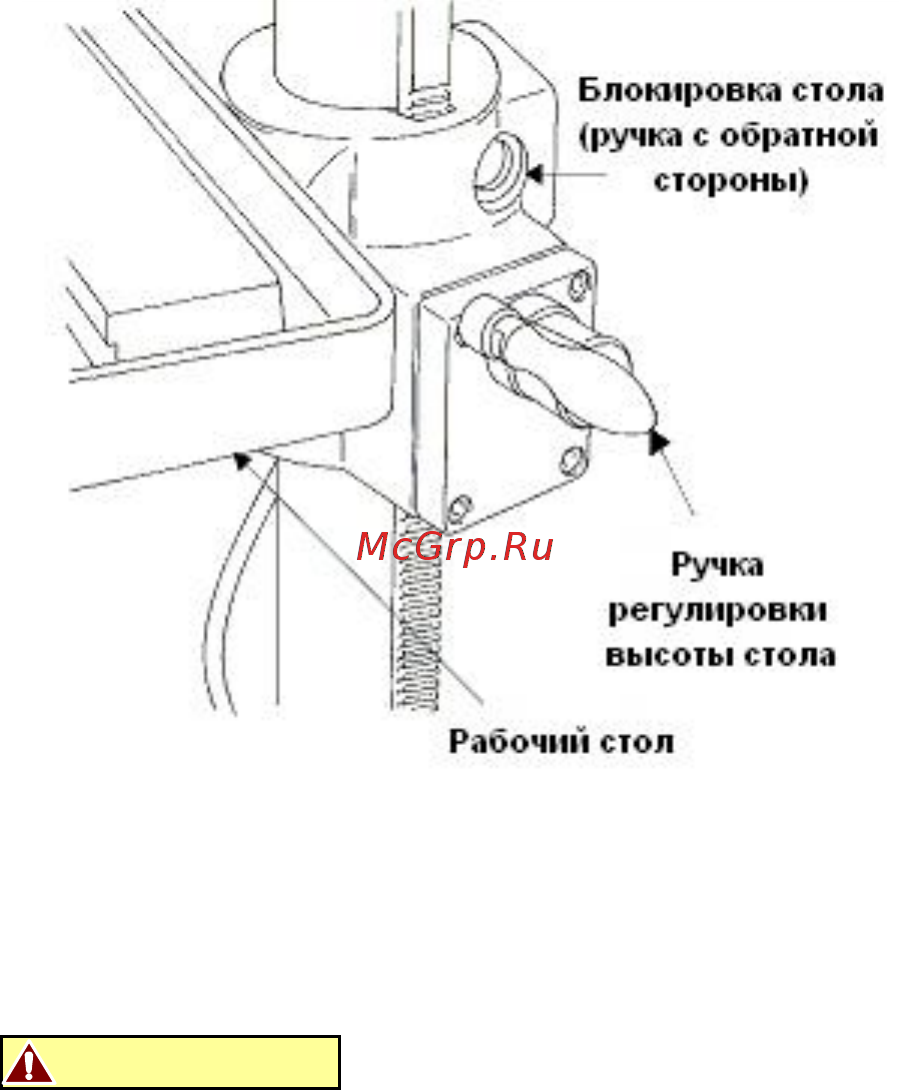

Рисунок 4 – Регулировка стола
Регулировка бабки
Изменяйте радиальное
положение сверлильной бабки, только если
основание сверлильного станка прикреплено
к полу. Поворот сверлильной головки при
незакреплённом к полу основании приведёт к
потере стабильности сверлильного станка, и
он может перевернуться, что может повлечь
получение травм и/или повреждение
оборудования.
Радиальное положение сверлильной бабки
может быть изменено для удобства сверления
отверстий, смещённых относительно центра
стола. Перемещение сверлильной бабки
выполняется ослаблением блокирующих
рукояток и поворотом сверлильной бабки в
нужное положение. После этого затяните
блокирующие рукоятки.
Схема электроподключения
Информацию о подключении Вы можете найти в
перечне деталей. Мотор имеет трёхфазное
питание 380 В.
Стационарно подключенное
оборудование
Модели HDP-15F, HDP-15S и HDP-15FVS, HDP-
15SVS сверлильных станков, которые
предназначены для постоянного подключения,
должны быть подключены к металлической
капитальной системе заземления или к системе,
ВНИМАНИЕ
