6
Характеристики
Линейка 15-дюймовых Сверлильных станков JET предлагает
модели HDP-15F, HDP-15S с 6-ю скоростями в диапазоне от
340 до 4130 об/мин и модели HDP-15FVS, HDP-15SVS с плавно
изменяемой ручной регулировкой скорости от 350 до 4,300
об/мин и отображением скорости на светодиодном экране,
расположенном на передней панели.
15-дюймовые сверлильные станки JET также имеют массивное
основание и широкий диапазон скоростей вращения шпинделя.
Большой диаметр пиноли обеспечивает более высокую
точность.
Сверлильные станки напольного типа, например, модели
HSDP15F, HSDP15FVS снабжены рабочим столом. Большая
поверхность рабочего стола предоставляет оператору
пространство для работы и широкую опорную площадку для
размещения заготовки. Сверлильный станок имеет колонну
диаметром 3 дюйма (76,2 мм) для крепления сверлильной
бабки и стола. Напольная модель снабжена стандартным
регулятором высоты стола.

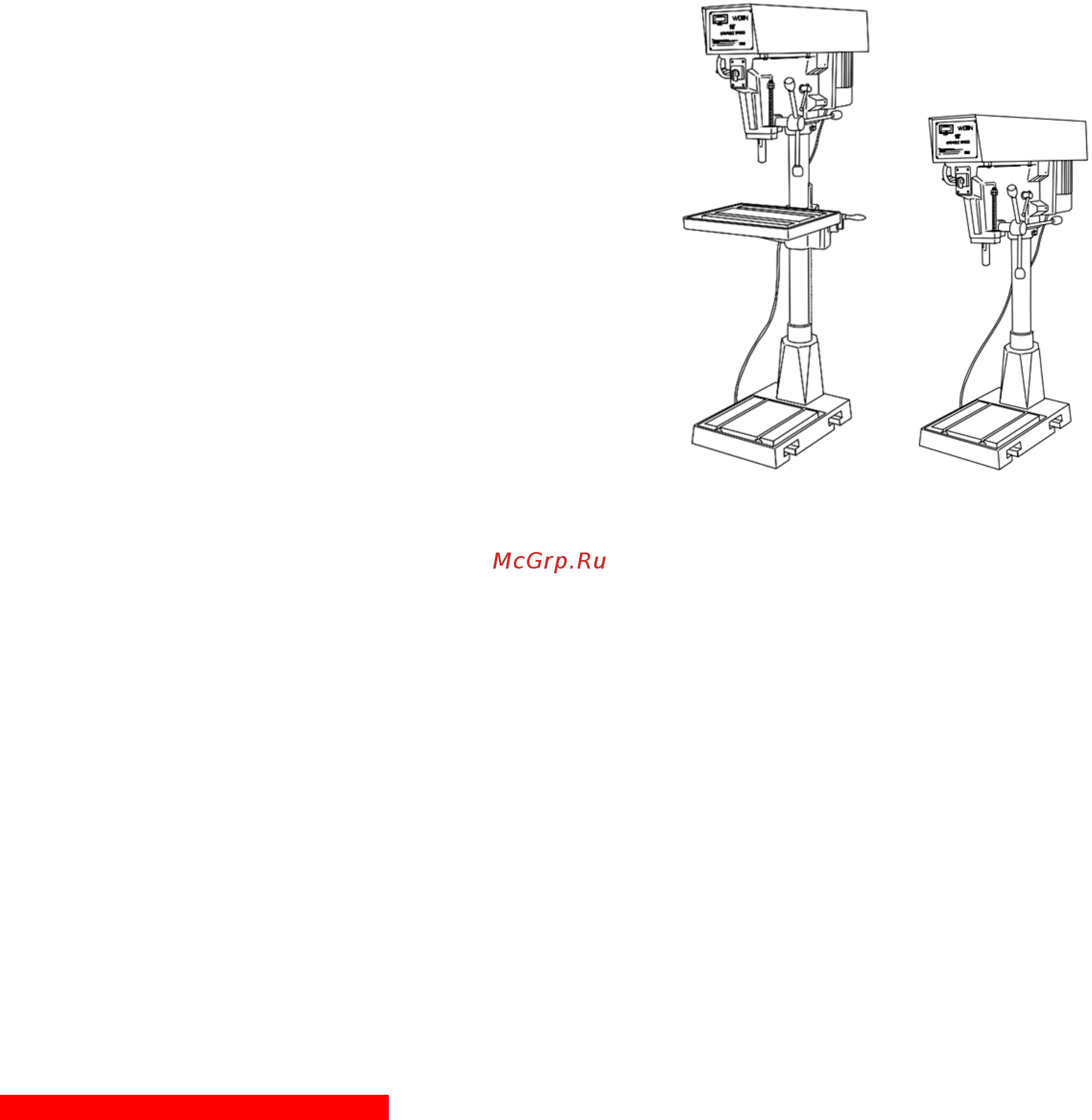

HSDP-15F HSDP-15S
Модель HSDP-15F HSDP-15S
HSDP-15FVS HSDP-15SVS
Обозначение ............................................ 50000670T ............................................... ............................ 50000675T
.................................................................. 50000660T ............................................... ............................ 50000665T
Тип .............................................. Напольная модель ............................................... ............. Настольная модель
Мотор:
Обороты (об/мин) ........................................ 1,400 ............................................... ...................................... 1,400
Мощность ....................................... 0.75кВт, 380В ............................................... ........................ 0.75кВт, 380В
Потребляемый ток ......................... 2.5A , 3 фазы ............................................... ........................ 2.5A , 3 фазы
Скорость шпинделя (об/мин):
6-скоростной ................... от 340 до 4,130 об/мин .............................................. ........ от 340 до 4,130 об/мин
Переменная скорость .... от 350 до 4,300 об/мин ............................................. ........ от 350 до 4,300 об/мин
Производительность:
Литой чугун ........................................ до 15,8 мм. ............................................. . ............................ до 15,8 мм.
Сталь ................................................... до 12,7мм. .............................................. . ............................. до 12,7мм.
Несущая способность стола. .................. 40,7 кг. .............................................. . .............................................. .
Расстояние от оси сверла до колонны ....... 381 мм. .............................................. . ................................... 381 мм
Диаметр пиноли ........................................ 57,15 мм. .............................................. . ................................ 57,15 мм
Ход пиноли................................................. 152,4 мм. .............................................. . ................................ 152,4 мм
Конус шпинделя .............................конус Морзе №2 ............................................... ................... конус Морзе №2
Размеры:
Стол (габариты) .................. 387,35 х 450,85 мм. .............................................. . ................. 361,95 х 533,4 мм
Стол (рабочая область) ......... 311,15 х 368,3 мм .............................................. . ........... 269,875 х 314,325 мм
Ход стола ................................................. 425 мм. .............................................. . ................................... 425 мм
Т-образные пазы стола …… два на ½ дюйма (12,7мм). .................................. . .... два на ½ дюйма (12,7мм)
Расстояние между Т-пазами .................. 135 мм. .............................................. . ................................... 135 мм
Расстояние шпиндель-стол ............... 1041,4 мм. .............................................. . ...............................................
Расстояние шпиндель-основание ........ 1206 мм. .............................................. . ................................... 279 мм
Диаметр колонны ................................... 76,2 мм. .............................................. . .................................. 76,2 мм
Основание (ДxШxВ) ......... 530,2 x360,3x79,4 мм. .............................................. . ........... 530,2 x360,3x79,4 мм
Т-образные пазы в основании….два на ½ дюйма (12,7мм). ........................... . .... два на ½ дюйма (12,7мм)
Общая высота ......................................... 1714,5 мм. ............................................. . ................................ 927,1 мм
Вес нетто .......................................................... 130 кг ............................................... ..................................... 110 кг
