Jet JMD-20LA [10/16] Установка станка
![Jet JMD-20LA [10/16] Установка станка](/views2/1393133/page10/bga.png)

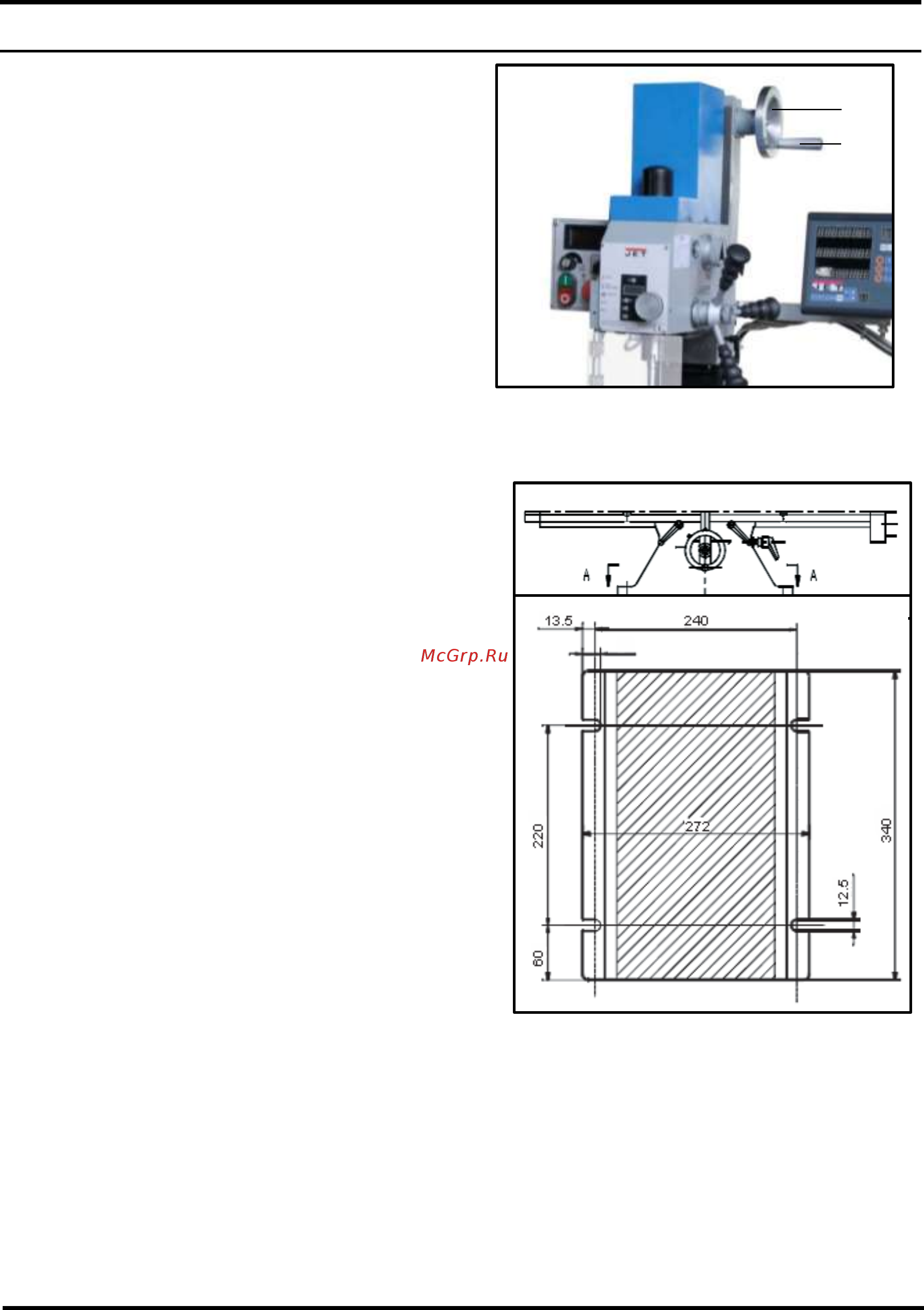

Установка станка
Минимальные требования к месту размещения станка:
- Напряжение и частота сети должны соответствовать
надписям на двигателе станка.
- Температура окружающей среды от - 10 ° Cдо + 50 ° C.
- Относительная влажность воздуха не более 70%.
Крепление станка
Станок следует установить на прочное основание
не менее, чем на 800 мм от стены, и закрепить
при помощи дюбелей или жестко закрепляемой сцепки.
При этом следует пользоваться уровнем для
точной установки.
1. Закрепить маховик и рукоятку перемещения
головы (рис. 02 А+В).
2. Закрепить три маховика перемещения стола.
Установка станка (Рис.03)
1. Станок устанавливается на основание (доп. опция) или на рабочий стол.
2. Станок устанавливается в помещение
с равномерно распределенной
температурой. Не следует устанавливать
станок под прямыми солнечными лучами,
так как существует опасность нагрева и
изменения геометрической точности станка, что
приведет к потере точности обработки.
3. Перед окончательным подключением проверьте,
правильно ли вращается шпиндель (по
часовой стрелке).
4. Основание станка установите на бетонный пол.
5. Станина имеет отверстия для крепежных
болтов. Прежде, чем закрепить болтами
проверьте, ровно ли установлен стол
относительно шпинделя в продольном
и поперечном направлениях. Для этого
используйте уровень (со шкалой 1/1000), с его
помощью, измеряя шпиндель, выровняете стол.
Для выравнивания подкладывайте тонкие пластины
соответствующей твердости между
плоскостью, на которую устанавливается
станок и станиной.
Рис. 03
Чистка и смазка нового станка
Для защиты от коррозии при транспортировке незакрытые места станка покрыты вязкой смазкой. Перед
запуском станка в эксплуатацию данная смазка должна быть полностью удалена. Для этой цели следует
использовать или керосин или промывочный бензин.
Примечание: запрещается использовать растворитель лака или подобные вещества, так как можно
повредить
покрытие станка. При чистке следует обращать внимание, чтобы чистящие средства не попали на резиновые
или пластмассовые детали станка.
После чистки следует покрыть все открытые части станка тонким слоем масла.
А
В
Рис. 02
