Органы управления

Замена инструмента

1. Выключить станок и отсоединить его от электросети.

2. Снять крышку шпинделя.

3. Зафиксировать шпиндель (B, Рис. 15), при помощи

ключа ослабить стяжной болт (C, Рис. 16).

4. Стяжной болт освободить тремя поворотами и более.

5. Ударить несколько раз резиновым молотком

по стяжному болту.

6. Снять рукой инструмент и полностью снять

стяжной болт.

7. Прочистить оправку с конусом Морзе и закрепить

новый инструмент.

Примечание:

Нельзя закручивать стяжной болт более,

чем на три оборота. В противном случае можно

сорвать резьбу.

Настройка стола и головы

Произвести настройку клиньев стола следует

после ввода станка в эксплуатацию и в дальнейшем

контролировать каждые 2 часа и в случае

необходимости перенастраивать.

1. Настройку поперечного хода производить

при помощи винтов (A, Рис. 17),

продольного хода – винтов (B, Рис. 17).

Настройка головы производится при

помощи винтов (C, Рис. 18).

2. При настройке ослабить оба настроечных винта

и, подтягивая винты, добиться такого положения

клиньев, при котором и стол, и головка будут

двигаться свободно, но без люфта.

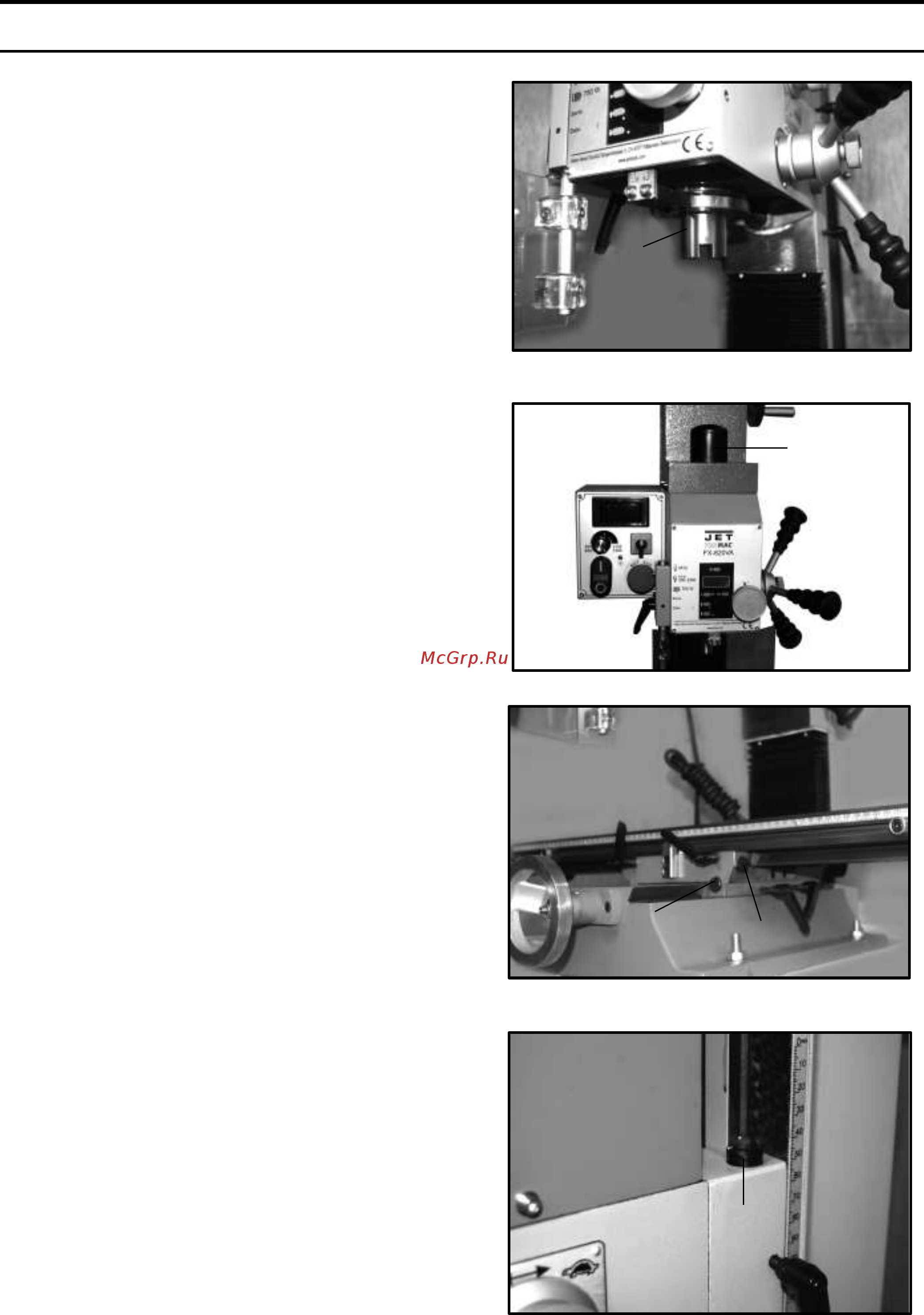

Рис. 15

Рис. 16

Рис. 17

Рис. 18

Рис. 14
