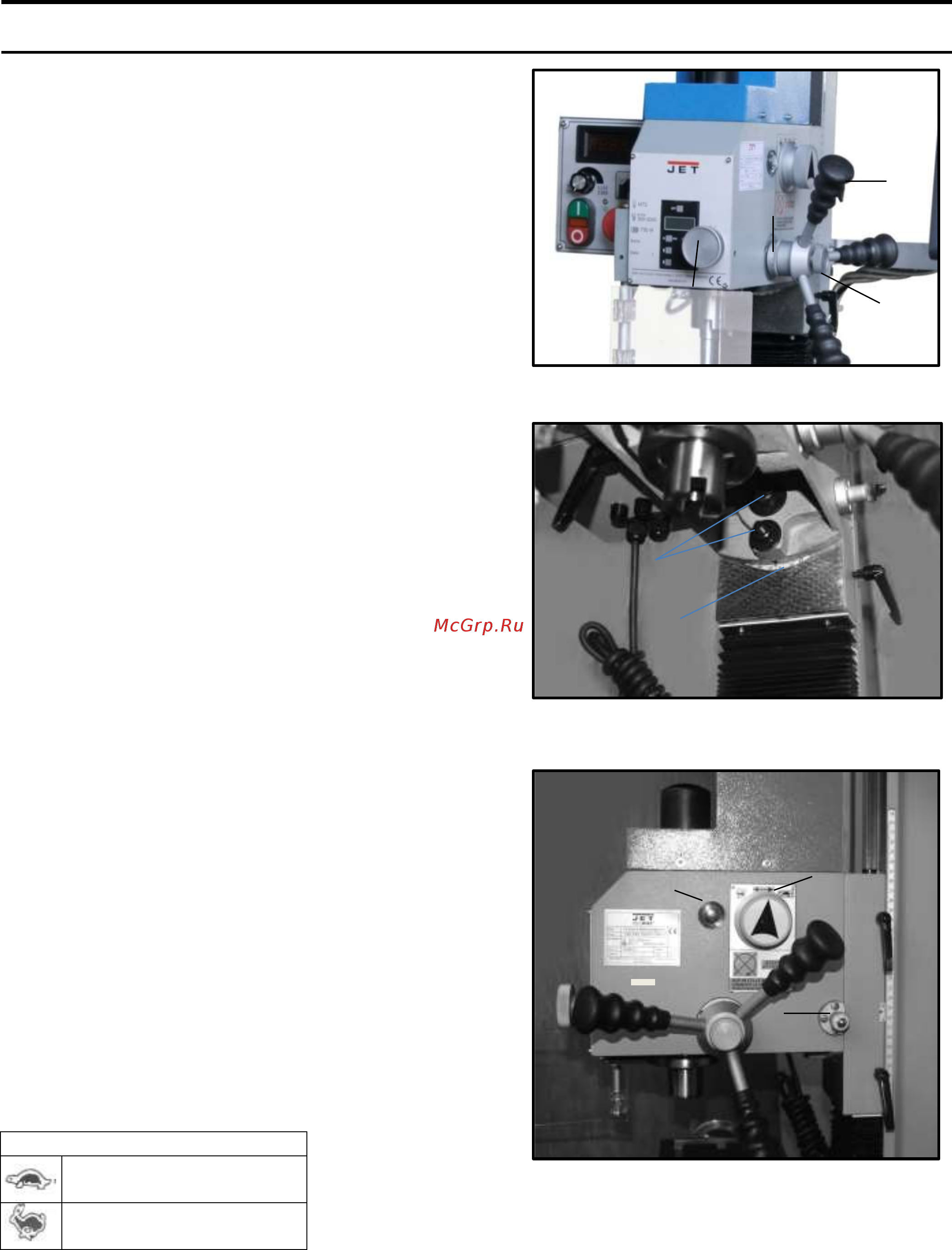

Органы управления
Штурвал подачи шпинделя (J, Рис 08)
На правой стороне головы находится штурвал подачи
шпинделя. Поворачивая штурвал против часовой стрелки
мы опускаем шпиндель. Возвратная пружина
самостоятельно возвращает шпиндель в исходное
положение.
Перед работой фиксатор (К, Рис. 08) должен быть
ослаблен. При помощи шкалы (L, Рис. 08)
можно установить или увидеть глубину сверления.
Точная подача
Фиксатор (K, Рис. 08) зафиксировать. С помощью
маховика (M, Рис.08) возможна точная подача шпинделя.
Поворот головы
Головка может поворачиваться на 90 °вправо или влево.
Для этого надо ослабить гайки (N, Рис. 09) и освободить
установочный штифт (R, Рис. 10). Угол поворота можно
устанавливать по шкале (O, Рис. 09). После поворота гайку
следует обратно закрутить. При помощи установочного
штифта голова может устанавливаться на 45 °влево, 90 °и
45 °вправо.
Примечание:
- Поворачивать голову следует при ее положении
в самой верхней позиции.
.
- При повороте следует обращать внимание на то,
чтобы голова не проворачивалась самопроизвольно
в разжатом состоянии.
- Следует обращать внимание на точность обратной
установки на 0 °.
- Перед началом работы следует удостовериться,
что все необходимые крепежные элементы затянуты.
Переключение быстро /медленно (P, Рис. 10)
Переключатель расположен на правой стороне головы.
Изменять положение переключателя необходимо, когда
станок выключен.
Через глазок (Q, Рис. 10), можно контролировать
состояние смазки привода.
При необходимости можно открутить глазок и нанести
кисточкой смазку на шестерни. Используйте лишь EP
смазку (например, Blaser, Hasle-RüegsauNo. 492).
Число оборотов шпинделя
Частота вращения шпинделя
110 – 1030 об/мин
210 – 2030 об/мин
Рис. 08
Рис. 09
Рис. 10
J
K
M
L
Q
P
R
N
O
