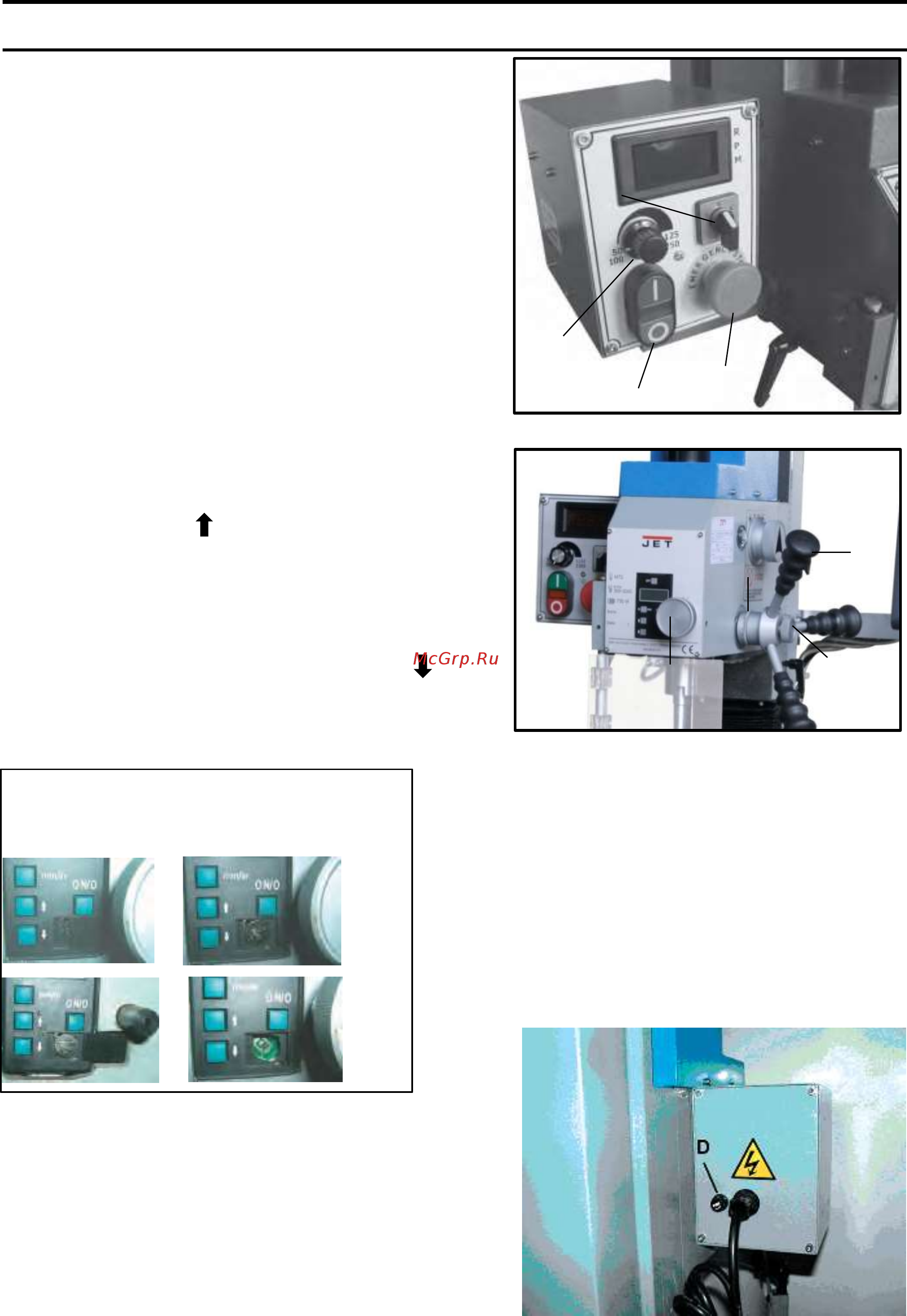

Jet JMD-20LA [14/16] Органы управления

Органы управления

Электрические элементы управления

Аварийный стоп (A, Рис. 11).

Красная кнопка- «грибок» - кнопка аварийного останова.

Кнопка стоп - кнопка аварийного останова.

Зеленая кнопка Пуск, красная Стоп (В, рис. 11).

Регулятор числа оборотов (С, Рис. 11)

При помощи регулятора можно бесступенчато

изменять число оборотов. После выключения станка

регулятор необходимо установить на "0".

Экран отображения числа оборотов

Показывает установленное число оборотов

Отображение величины подачи

1. После включения цифрового отображения

глубины сверления, чтобы установить значение "0"

нажать на клавишу "ON".

2. При помощи клавиши устанавливается глубина

сверления.

3. После установки глубины сверления отключить

точную подачу на правой стороне головы (K, Рис. 12).

4. С помощью маховика (M, Рис. 12) подавать инструмент

до желаемой глубины.

5. Если установленная глубина слишком велика, то

ее можно откорректировать с помощью клавиши

Примечание: С помощью клавиши mm / in можно

выбрать метрическую или дюймовую систему

исчисления.

Цифровой дисплей работает от элемента

питания SR44W,1.55 V.

Замена элемента показана на ниже следующих

рисунках:

Предохранитель (D, Рис. 13)

Электрическая система защищена с помощью

предохранителя на 10А.

Рис. 11

Рис. 12

Рис. 13
