AEG EWH 100 Trend [10/11] Возможные неисправности

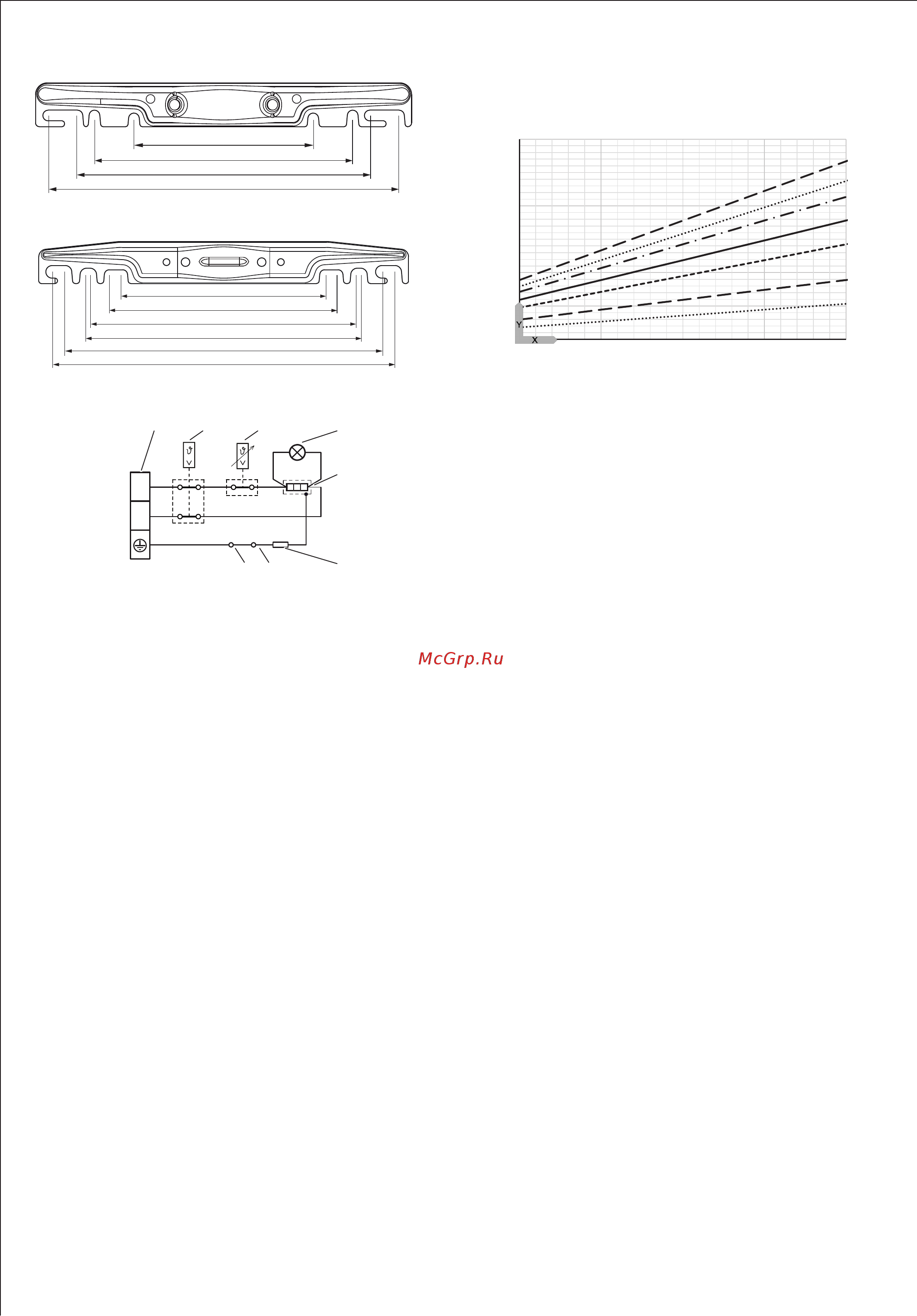

![AEG EWH 100 Trend [10/11] Возможные неисправности](/views2/1394079/page10/bga.png)
Монтаж – для технического специалиста
30 - 50 l
184
265
300
360
80_02_07_0005
80–200
450
415
360
350
300
265
80_02_07_0006
15.2
N
L
21 3 4
5
678
D0000037038
1 Соединительная клемма
2 Предохранительный ограничитель температуры
3 Регулятор температуры
4 Сигнальная лампа индикации рабочего режима
5 Нагревательный элемент
6 сопротивление 560 Ом
7 Анод
8 Бак
15.3
Длительность нагрева зависит от емкости резервуара,
температуры холодной воды и мощности нагрева.
Диаграмма нагрева при температуре холодной воды 15 °C:
0
1
2
3
4
5
6
35 45 55 65 75
1
2
7
6
5
4
3
D0000037214
X Настройка температуры [°C]
Y Время нагрева [ч]
1 150 л
2 200 л
3 120 л
4 100 л
5 80 л
6 50 л
7 30 л
15.4
При неисправности температура при 0,6 МПа может по-
вышаться до 95 °C.
