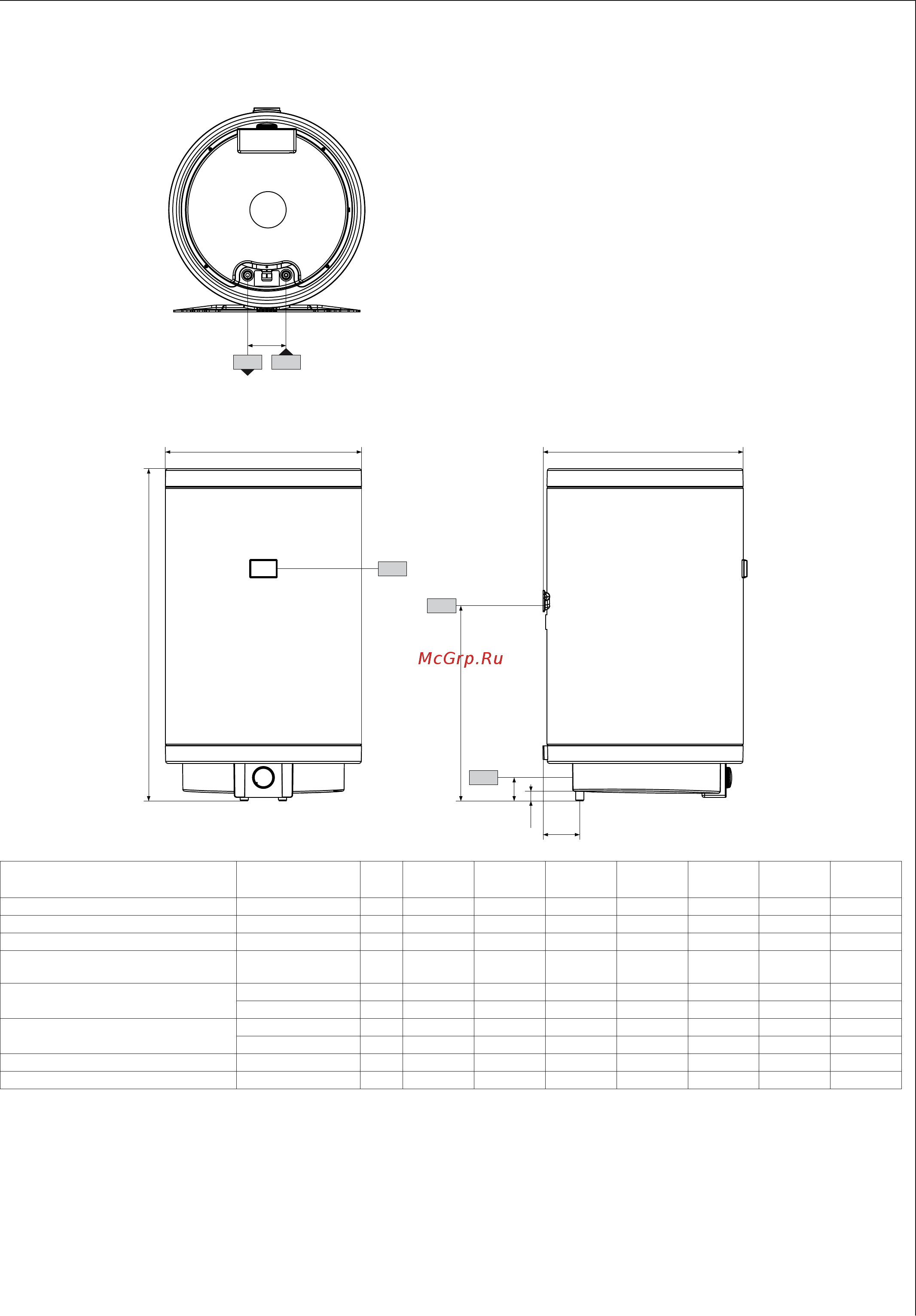

AEG EWH 100 Trend [9/11] Размеры и соединения

Монтаж – для технического специалиста

15.  

15.1   

h46

c01

c06

i13

b01

a10

100

a40 a30

D0000037133

EWH 30

Trend

EWH 50

Trend

EWH 80

Trend

EWH 100

Trend

EWH 120

Trend

EWH 150

Trend

EWH 200

Trend

a10 Прибор Высота мм 642 897 871 1025 117 8 1410 1715

a30 Прибор Глубина мм 410 410 520 520 520 520 520

a40 Прибор Диаметр мм 405 405 510 510 510 510 510

b01 Ввод для электропроводки Резьбовое соеди-

нение

PG 16 PG 16 PG 16 PG 16 PG 16 PG 16 PG 16

c01 Подвод холодной воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A

Расстояние сзади мм 85,5 85,5 95 95 95 95 95

c06 Выпуск. труба горячей воды Наружная резьба G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A

Расстояние сзади мм 85,5 85,5 95 95 95 95 95

h46 Индикатор температуры

i13 Планка для подвешивания Высота мм 530 590 585 735 890 112 5 1425
