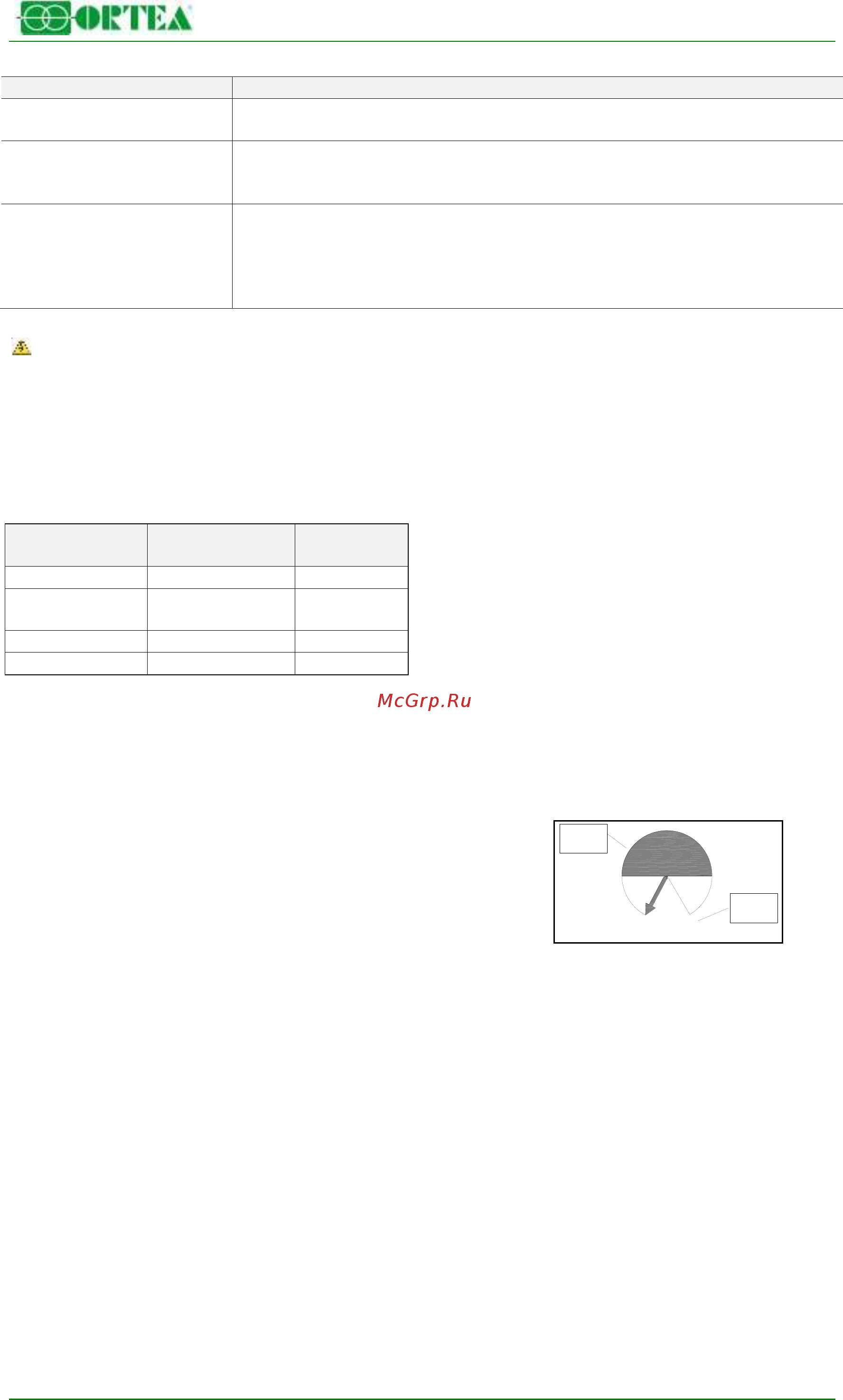

MAT 15 - 04.18
15 / 26
6.3 Запуск стабилизатора
Действие
Результат
Подайте питание на
стабилизатор
Подача напряжения на силовые цепи, вспомогательные цепи, плату управления
и контрольно-измерительные приборы
Проверьте
стабилизированное
напряжение на каждой фазе
Информация отображается на цифровом вольтметре (в этом случае на дисплее в
течение нескольких секунд отображается версия ПО), либо на цифровом сетевом
анализаторе
Подключите потребителей к
стабилизатору
Убедитесь, что стабилизированное напряжение устойчиво поддерживается в
заданных значениях.
Убедитесь, что выходной ток не превышает номинальное значение для
соответствующей нагрузки (относительно заданного допустимого диапазона
колебаний входного напряжения).
6.4 Настройка
ОПАСНО! Внутри стабилизатора и платы управления присутствуют опасные напряжения. По этой
причине осуществлять описанные ниже настройки может только специально обученный и
квалифицированный персонал, осведомленный о возможных рисках. Настройку следует проводить только
при крайней необходимости. При выполнении операции следует пользоваться специальными
инструментами и средствами защиты. Прежде чем приступать к любым манипуляциям со
стабилизатором или его платой управления, полностью прочитайте данное Руководство. Грубая
настройка должна предшествовать точной.
6.4.1 Грубая настройка выходного напряжения - Dip-переключатели 1 – 2
Dip-
переключатель 1
Dip-
переключатель 2
напряжение
OFF
OFF
210 В
OFF
ON
220 В (по
умолчанию)
ON
OFF
230 В
ON
ON
240 В
6.4.2 Точная настройка выходного напряжения – Триммер R46 («В»)
С помощью подходящего инструмента поверните регулировочный винт, сверяясь с показаниями вольтметра и
принимая во внимание время задержки срабатывания контрольно-измерительного прибора. Большее значение
напряжения можно установить, поворачивая триммер по часовой стрелке. Диапазон регулировки составляет
±5%.
6.4.3 Настройка точности – Триммер R10 (‘%’)
Поворачивая регулировочный винт, установите триммер между 3 и 9
часами (см. рисунок). Проверьте работу редукторного двигателя:
погрешность регулирования не должна превышать диапазон, заданный
триммером. Если винт повернуть по часовой стрелке до упора (+), плата
управления перейдет в режим автотестирования. В этом случае каретка
по сигналу платы будет совершать колебательные движения между
крайними положениями в течение 15 секунд, и на время данной
операции включится желтый светодиод DL5. По окончании проверки, редукторный двигатель остановится и
система будет пребывать в состоянии ожидания перехода в нормальный режим. Об этом будет сигнализировать
мигание желтого светодиода DL5 – до тех пор, пока регулировочный винт не будет переведен из крайнего
положения в рабочий сектор.
По окончании настройки осторожно закройте корпус.
-
9
+
3
working
sector
auto-test
position
