ORTEA ATLAS 20-10/20 [23/26] Схема
![ORTEA ATLAS 20-10/20 [23/26] Схема](/views2/1394324/page23/bg17.png)
MAT 15 - 04.18
23 / 26

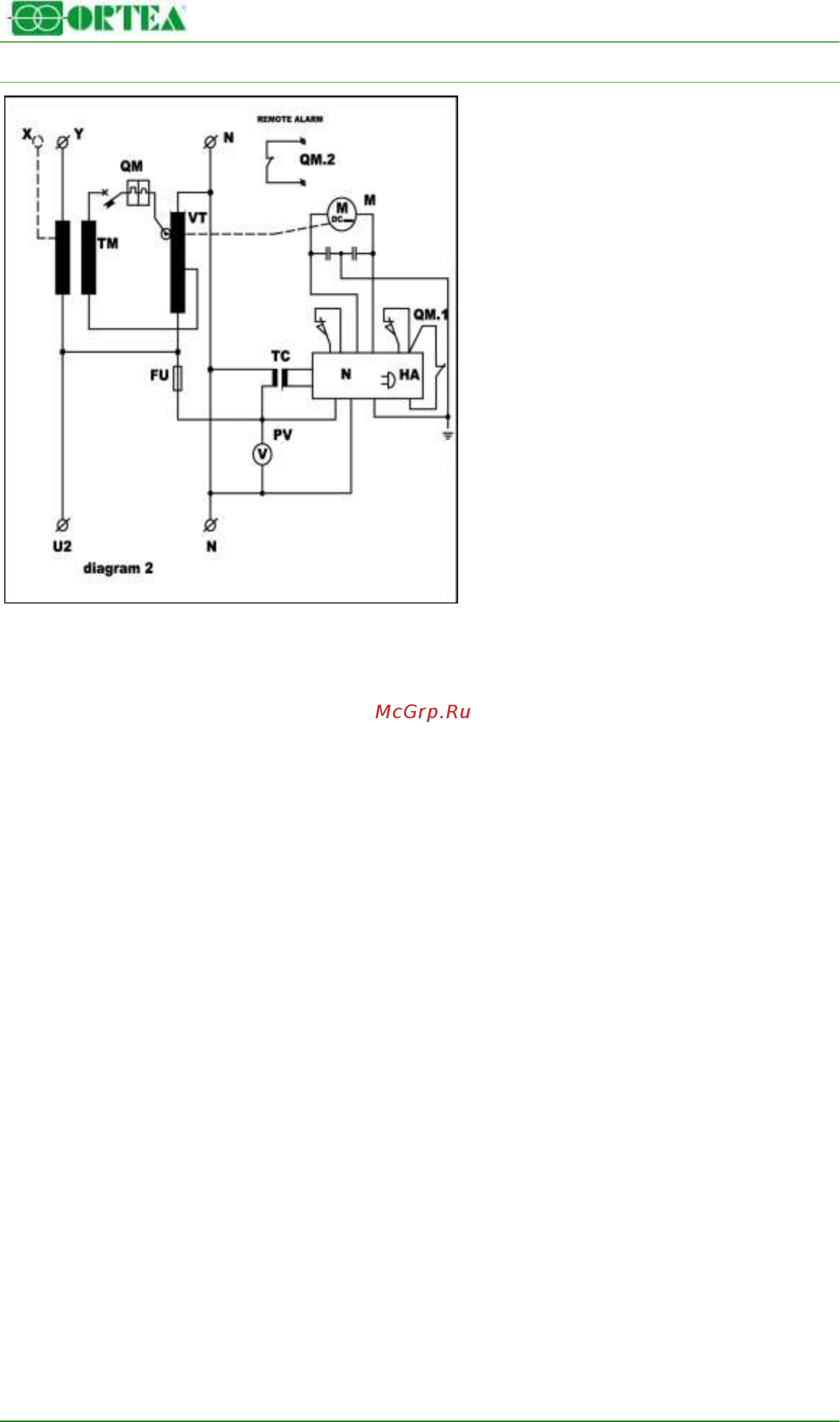

12 СХЕМА
TM: понижающий/вольтодобавочный бустер
M: редукторный электродвигатель
VT: регулятор напряжения
PV: вольтметр
N: панель управления
FU: предохранитель
TC: вспомогательный трансформатор
QM: автоматический выключатель
HA: звуковой сигнализатор
