12
Подсоединения

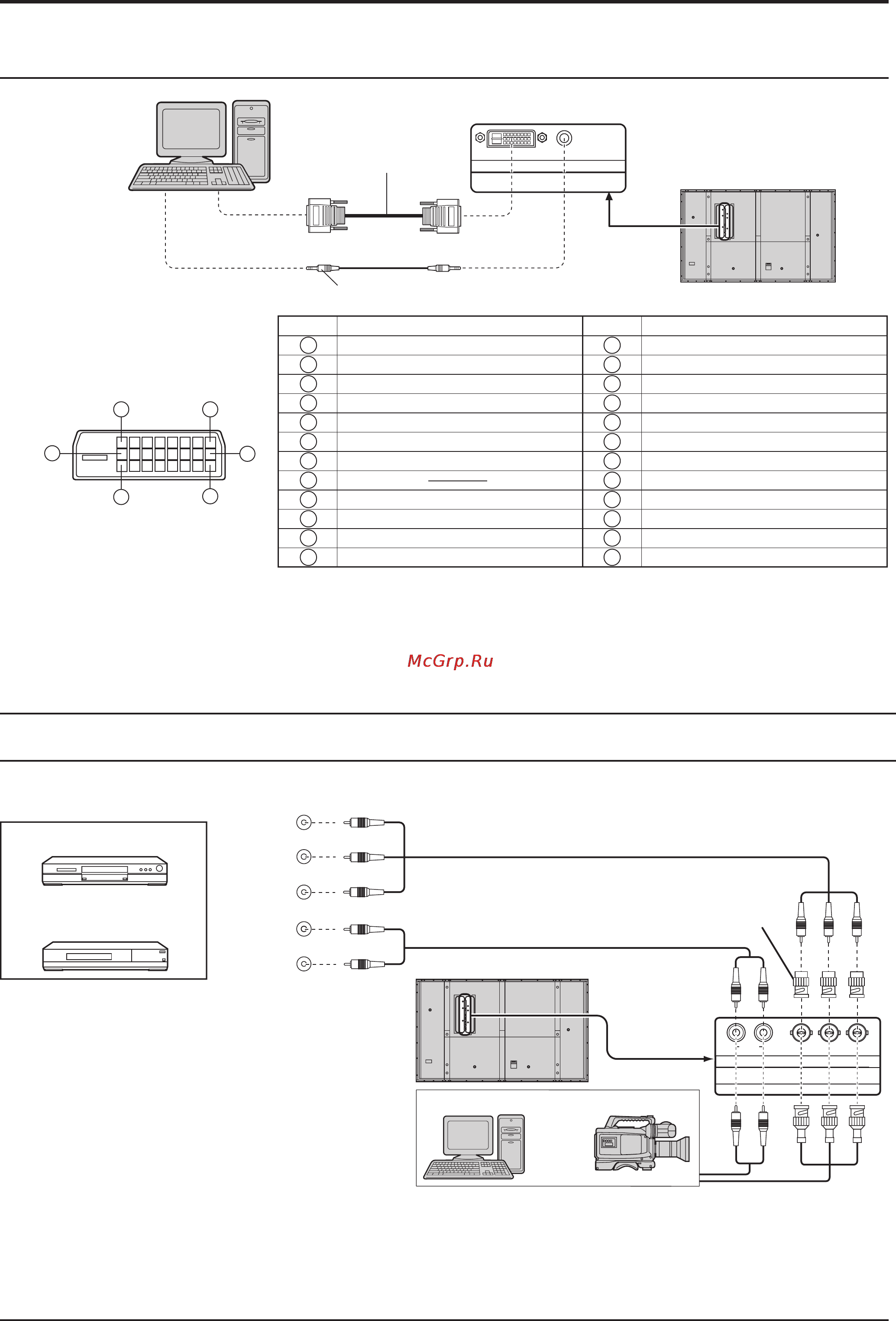

Подключение DVI-D
SLOT2
AUDIO
DVI-D IN
16
17
24
8
1
9
AUDIO
OUT
Y,
PB, PR,
OUT
P
R
P
B
Y
L
R
COMPONENT VIDEO OUT
SLOT3
PR/CR/R PB/CB/B
Y/G
AUDIO
R L
COMPONENT/RGB IN
Подключение COMPONENT / RGB и сигнала RGB (R, G, B)
Примечания:
• Измените настройку “Выбор входа: компонент/RGB” в меню “Установка” на “Компонентный”
(при подключении видеокамеры) или “RGB” (при подключении сигнала RGB). (см. стр. 37)
• Представленное дополнительное оборудование, кабели и адаптер не поставляются с данным устройством.
• Необходим сигнал синхронизации по G. (см. стр. 39)
Компьютер
Видеокамера RGB
или
DVD
Пример источника входного
сигнала
Цифровой телевизор
– телевизионная абонентская
приставка (DTV-STB)
Компьютер с
видеовыходом
DVI-D
Видеокабель DVI-D
(принадлежность)
(до 5 м)
Миниразъем (M3)
Входной разъем DVI-D
Расположение контактов
Вид порта подключения
Контакт №
Название сигнала
Контакт №
Название сигнала
1
T.M.D.S. данные 2-
13
T.M.D.S. данные 3+
2
T.M.D.S. данные 2+
14
+5 В пост. тока
3
T.M.D.S. данные 2/4 экранированные
15
Земля
4
T.M.D.S. данные 4-
16
Определение "горячего" подключения
5
T.M.D.S. данные 4+
17
T.M.D.S. данные 0-
6
Тактовая частота DDC
18
T.M.D.S. данные 0+
7
Данные DDC
19
T.M.D.S. данные 0/5 экранированные
8 20
T.M.D.S. данные 5-
9
T.M.D.S. данные 1-
21
T.M.D.S. данные 5+
10
T.M.D.S. данные 1+
22
Тактовая частота T.M.D.S. экранированная
11
T.M.D.S. данные 1/3 экранированные
23
Тактовая частота+ T.M.D.S.
12
T.M.D.S. данные 3-
24
Тактовая частота- T.M.D.S.
Примечаниe:
• Изображенные на иллюстрации дополнительные устройства, кабели и адаптеры кабелей не входят в комплект
к этому устройству.
• Обратитесь на стр. 45 для информации о применяемых сигналах входа.
• Используйте кабель DVI-D, совместимый со стандартом DVI. В зависимости от длины или качества кабеля
может произойти искажение изображения.
Разъем
адаптера RCA-BNC
