21
Регулировка Поз./размер
Авто установ
При подаче на вход сигнала RGB автоматически отрегулируйте Гориз. Положение / Верт.
Положение / Фаза синхронизации /Синхросигнал и установите стандартные значения для
Гориз. Размер / Верт. Размер.
Примечания:
• Если частота развертки составляет 162 МГц или выше, Синхросигнал не может быть
выполнен.
• Если края изображения плохо видны или затенены, изображение не может быть
отрегулировано автоматически.
В этом случае еще раз нажмите Авто установ после изменения изображения на более
четкое.
• При подаче на вход сигнала DVI-D Фаза синхронизации не может быть отрегулирована
автоматически.
• Выберите Нормализовать в Поз./размер и нажмите кнопку ACTION (Выполнение) (■), в
случае если соответствующие настройки не могут быть сделаны.

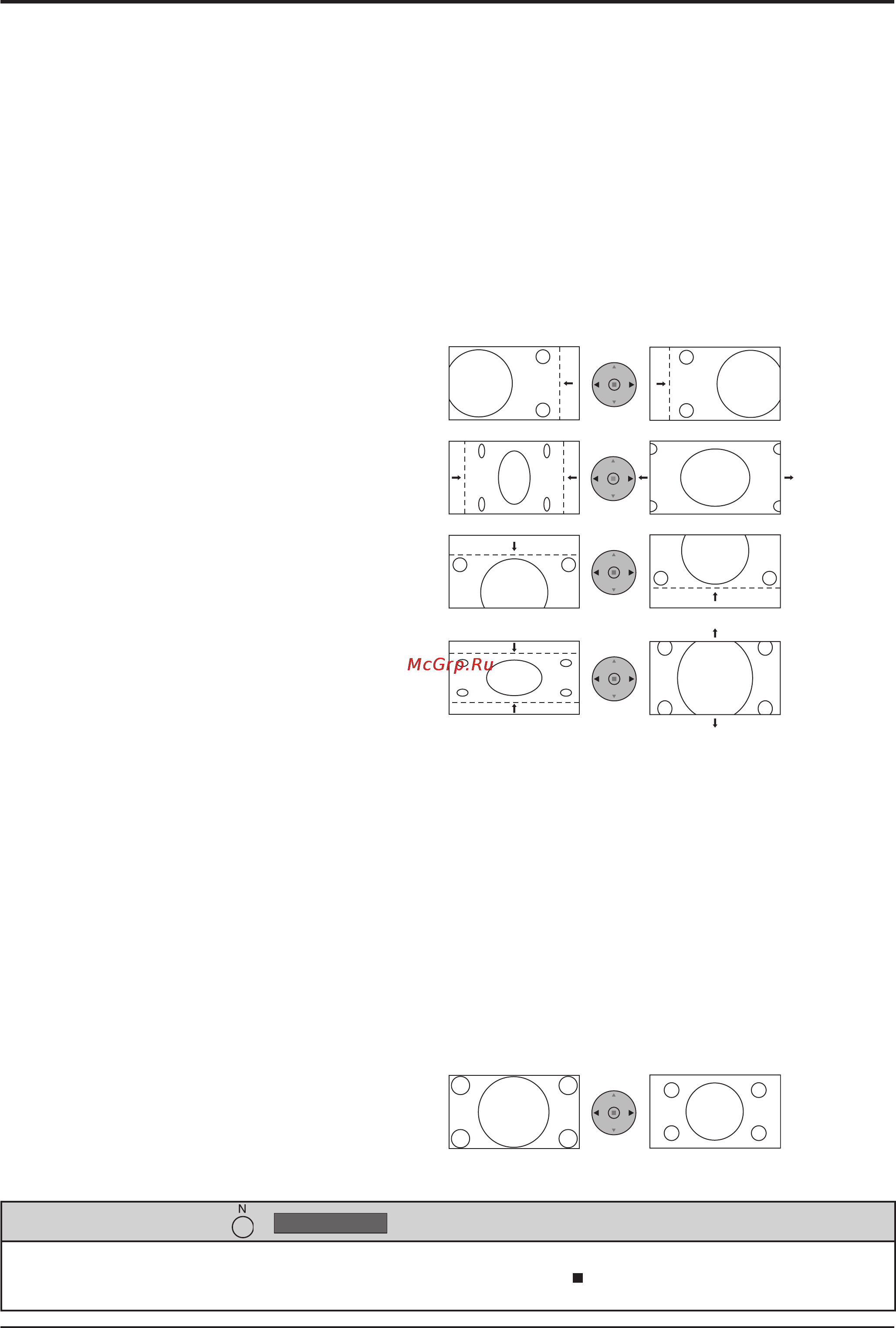

Гориз.
положение
Подрегулируйте горизонтальное
положение.
Гориз. размер Подрегулируйте горизонтальный
размер.
Верт. положение
Под ре гул иру йте верт ик а ль ное
положение.
Верт. размер Подрегулируйте вертикальный
размер.
Синхросигнал Во время подачи на вход сигнала “Component” , “RGB” и “PC”.
При выводе на дисплей образца в виде полос могут возникать искажения полос (помехи).
В этом случае выполните настройки для снижения уровня помех.
Фаза
синхронизации
Во время подачи на вход сигнала “Component” , “RGB” и “PC”.
Устраните мерцание и искажение.
Режим пикселов
1:1
Настройте размер дисплея при подаче на вход сигналов 1125i, 1125p или 1250i.
Примечания:
• Выберите ВКЛ, если вы хотите повторно воспроизвести входной сигнал 1920 × 1080.
• Применяемые входные сигналы;
1125 / 50i • 60i • 24sF • 24p • 25p • 30p • 50p • 60p, 1250 / 50i
• Выберите ВЫКЛ если вокруг изображения появляется мерцание.
• Гориз. размер, Верт. Размер и Синхросигнал не могут быть отрегулированы при выборе
ВКЛ.
ВЫКЛ ВКЛ
Полезный совет ( /
Нормализовать
Нормализация)
Когда активен дисплей регулировки “Поз./размер” изображения, либо при нажатии кнопки N на пульте
дистанционного управления в любое время, либо при нажатии кнопки
(ACTION) во время “Нормализовать”,
все значения регулировок возвращаются к стандартным заводским установкам.
