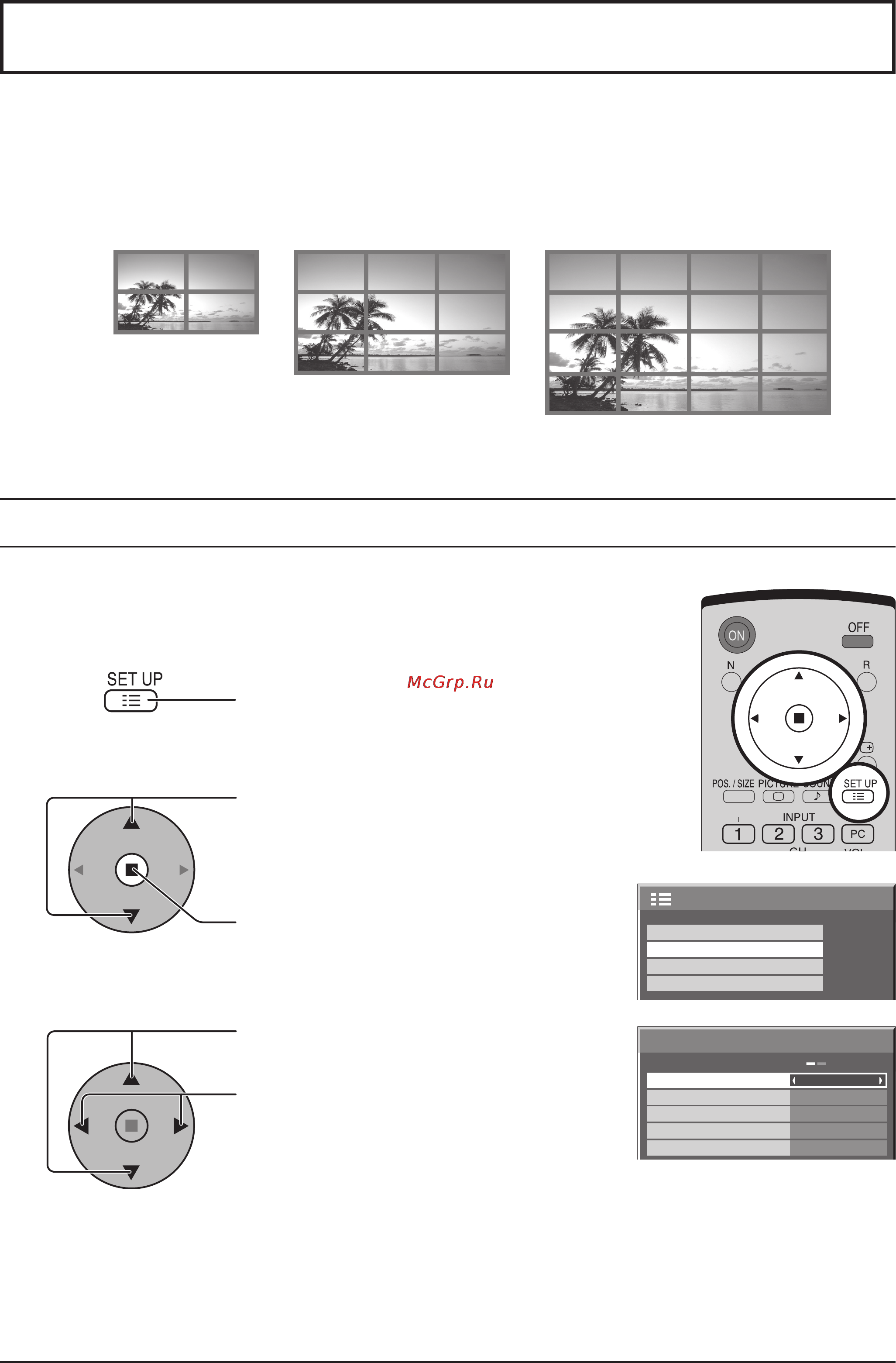

Настройка MULTI DISPLAY (Мульти-дисплея)
Объединив плазменные дисплеи в группы, например, как на рисунке ниже, можно отображать увеличенное
изображение на всех экранах.
В этом режиме работы каждому плазменному дисплею следует присвоить номер для определения его
расположения.
группа из 4 (2 × 2) группа из 9 (3 × 3) группа из 16 (4 × 4)
Как настроить MULTI DISPLAY
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопки отображается меню
“Установка мультиэкрана”
1
2
3
Нажимом кнопок выбирается “Установка
мультиэкрана”.
Нажимом кнопок выбирается “ВКЛ” или
“ВЫКЛ”.
Нажимом кнопки отображается экран меню
“Установка”.
2/2
Установка
Хранитель экрана
Ус
тановка мультиэкрана
Ус
тановка таймера
Ус
т-ка текущего времени
× 2
Установка
мультиэкрана
Го
ризонтальный
размер
ВЫКЛ
ВКЛ
A1
Положение
Вертикальный размер
Скрывать
видео
на
стыке
× 2
Установка
мультиэкрана
(Пример)
(см. стр. 35 для дополнительных иллюстраций дисплея.)
Примечание: Следующие сигналы не применяются в данном меню.
1125 / 50p • 60p, 1152 × 864 при 60 Гц, 1400 × 1050 при 60 Гц, 1600 × 1200 при 60 Гц, 1920 × 1200
при 60 Гц
