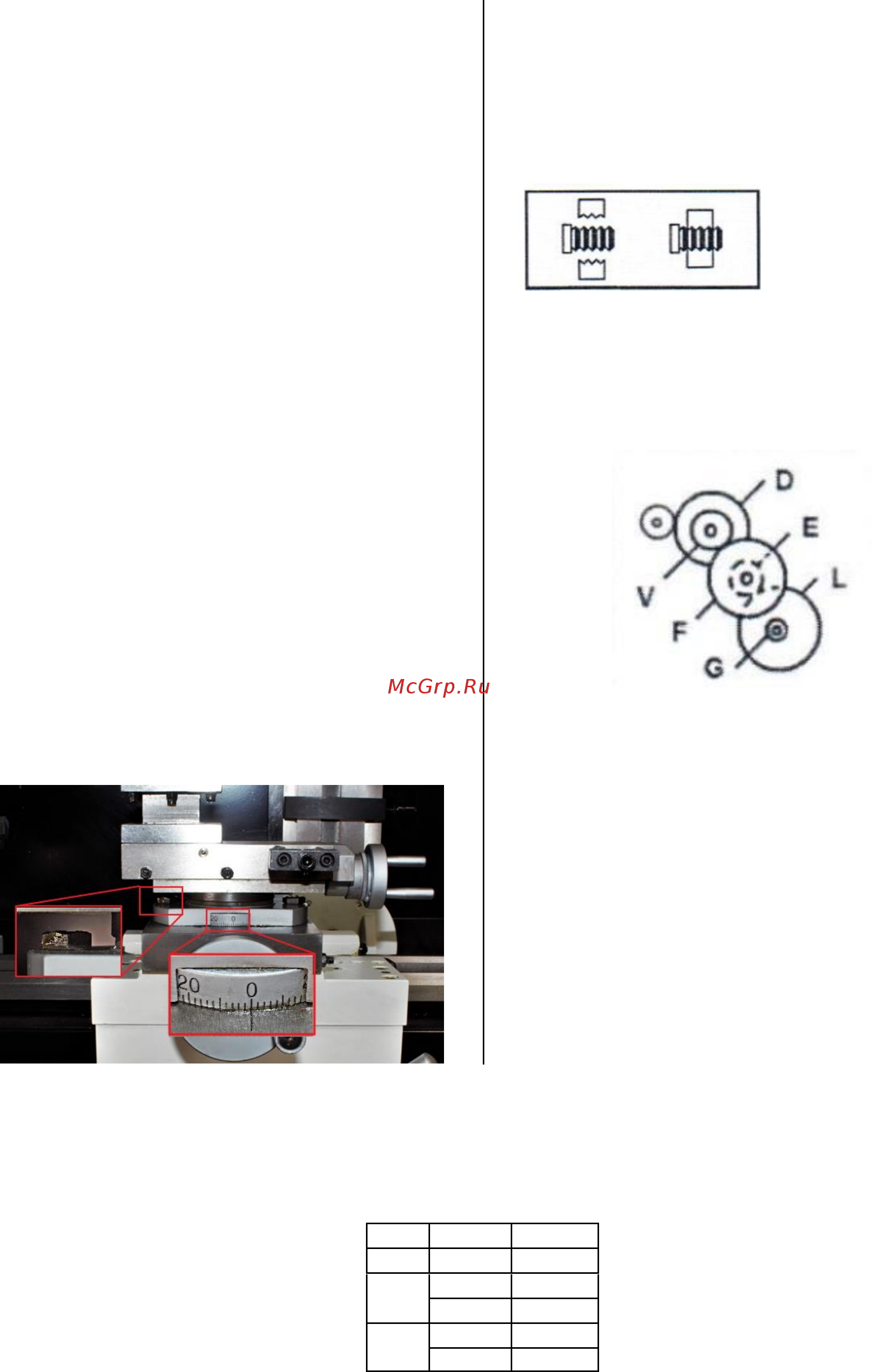

Инструкция по эксплуатации токарного станка BD-10DMA
После отдаления поперечного суппорта
от заготовки, помните об устранении
люфта перед тем, как переместить
суппорт к “0” отметке для следующей
операции.
Верхний суппорт
Подобно поперечному суппорту, на
крестовом суппорте нанесена шкала с
ценой деления 0,05 мм. Верхний суппорт
можно повернуть на заданный угол и
точить конусные поверхности.
Настройка крестового суппорта:
Для поворота крестового суппорта
ослабьте винты поворотной пластины в
нижней части суппорта, изображенные на
рисунке 16.
Поверните крестовой суппорт на
необходимый угол по шкале, в нижней
части суппорта.
Затяните винты и проверьте величину
угла поворота, чтобы убедиться в
отсутствии смещения при затяжке.
Используйте ручку (7) рисунок 2(а) для
перемещения крестового суппорта назад
и вперед по новой оси. Подобно
настройке поперечного суппорта
убедитесь в отсутствии люфта перед
установкой шкалы на “0”, в противном
случае измерения будут неточны.
Рис. 16. Поворот верхнего суппорта
Ручка маточной гайки
Ручка маточной гайки (17) рисунок 2(а)
вводится в зацепление перемещением
рычага в право. Ручка маточной гайки
включает автоподачу для точения и
нарезания резьбы резцом.
лево право
Рис. 17 Пиктограмма ручки маточной
гайки
6.5 Смена шестерен для нарезания
резьбы и автоподачи
Рис. 18 Схема установки шестерней на
валах
На панели передней бабки помещены
таблицы поясняющие подбор комплектов
шестерен для разных скоростей подачи.
Три вида применений разбиты на две
категории таблиц - вращение и
нарезание резьбы.
Таблицы вращения: Скорости,
приведенные в таблице вращения,
подходят для большинства применений.
Таблица скоростей автоподачи
0,1
0,2
V-D
33-80
50-80
F-E
|
|
90 25
90-33
L
|
|
G-90
G-90
