Инструкция по эксплуатации токарного станка BD-10DMA
9
Поверните ручку выбора скоростей по
часовой стрелке до конца, желтый
светодиод погаснет, после чего станок
можно будет перезапустить.
Переведите выключатель
«фрезерования/точения» среднее
положение для отключения станка.

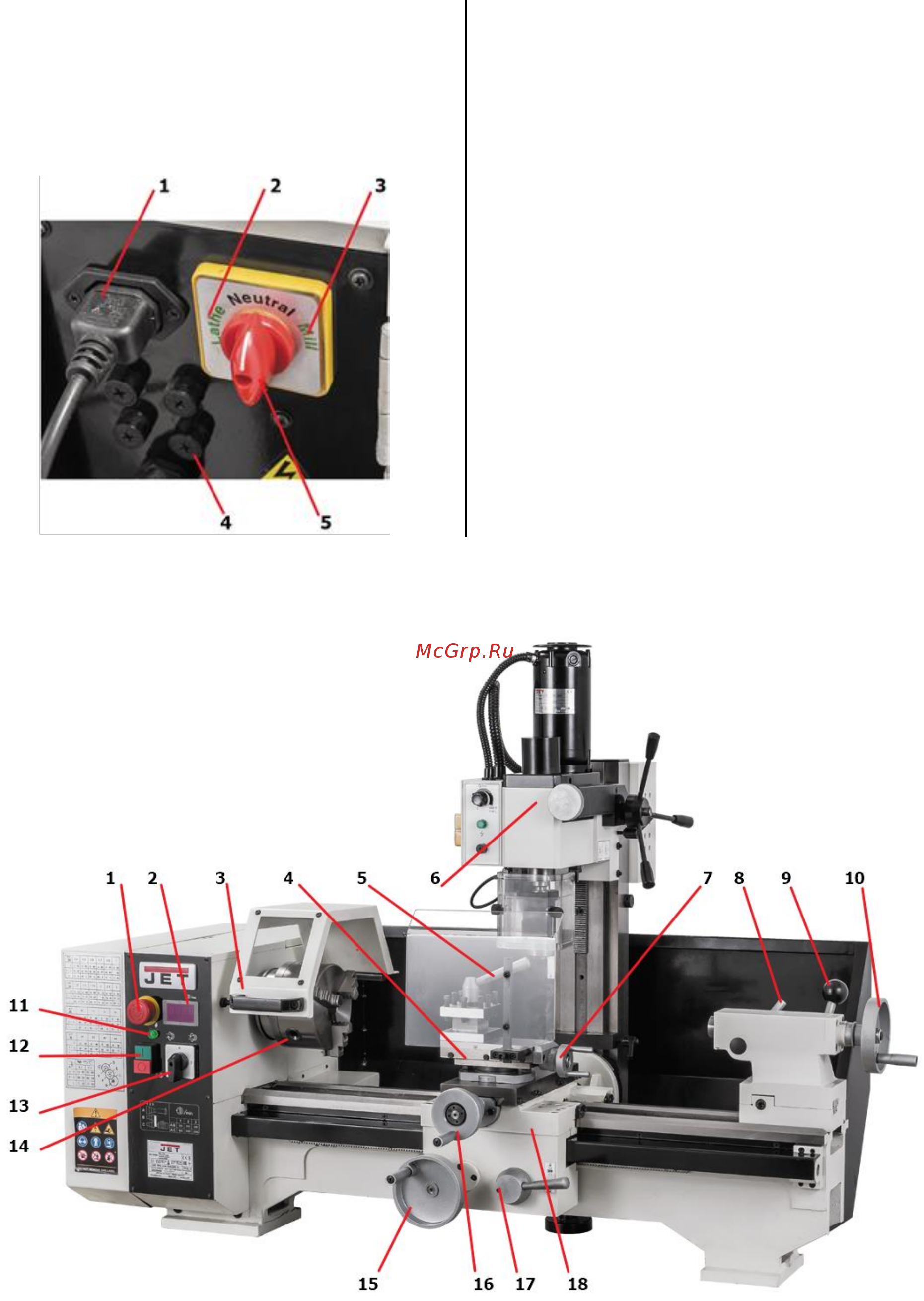

Рис. 1 Задняя панель
1. Штекер питания.
2. Положение точения
3. Положение фрезерования.
4. Предохранитель.
5. Ручка переключения режима работы
(среднее положение отключает оба
режима).
5. Эксплуатация станка
5. 1 Конструкция станка
Ниже приведен список составных частей
и органов управления станка.
Внимательно ознакомьтесь с
расположением и назначением каждого
из них. Эти названия будут часто
встречаться по ходу инструкции,
тщательно запомните их.
Конструкция (токарная часть)
Рис. 2(а)
1. Кнопка аварийной остановки 10. Ручка пиноли задней бабки
2. Индикатор частоты вращения шпинделя 11. Индикатор питания
3. Защитный экран патрона 12. Выключатель ВКЛ/ВЫКЛ
4. Поперечный суппорт 13. Переключатель прямого хода/реверса
