Инструкция по эксплуатации токарного станка BD-10DMA
Рис.40
Рис. 41
7.2 Шпильки
Для настройки зазоров крестового
суппорта используются настроечные
шпильки
Шпильки поперечного суппорта —
настраиваются натяжением и
ослаблением пяти винтов,
расположенных с правой стороны
суппорта (показаны на рисунке 42).
Ослабьте контргайки перед настройкой
болтов. Шпилька фиксируется
установочными винтами. НЕ
ПЕРЕТЯГИВАЙТЕ ИХ. Шпилька
считается настроенной при небольшом
трении при повороте маховика. Этот
трение должно одинаково
распределяться между четырьмя
установочными винтами, поэтому
настраивайте их все равномерно.
Шпильки верхеного суппорта— четыре
винта шпилек крестового суппорта
настраивают его натяжение (Рисунок 42).
Эти винты удерживаются контргайками.
Для настройки ослабьте контргайки и
затяните болты так, чтобы при вращении
маховика появлялось легкое трение.
После настройки необходимого
натяжения затяните гайки, удерживая
винты ключом в неподвижном
положении.
Шпильки крестового суппорта —
имеют четыре затяжных винта для
передних и задних шпилек
(см. рисунки 43 и 44).
Перед настройкой шпилек салазок,
ослабьте передний блокировочный рычаг
поворотом его против часовой стрелки.
Важно затягивать винты равномерно.
При вращении маховика в задней части
станка должно ощущаться легкое трение.

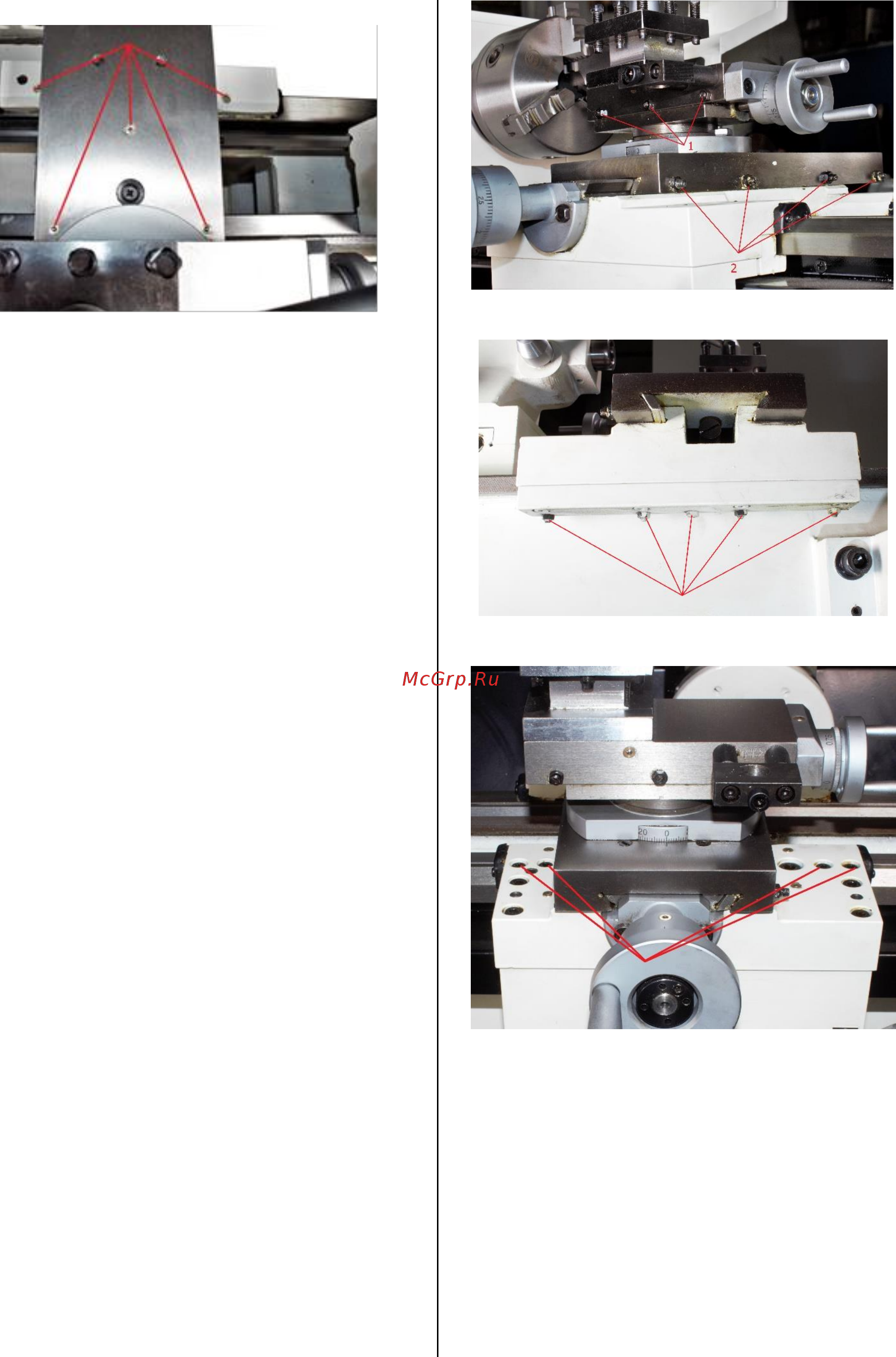

Рис.42 Шпильки поперечного и верхнего
суппортов.
Рис. 43 Шпильки крестового суппорта
сзади.
Рис. 44 Шпильки крестового суппорта
спереди
Настройка подшипников шпинделя
Станок поставляется с настроенными
изготовителем подшипниками. В случае
возникновения чрезмерного осевого
люфта шпинделя и плохого качества
поверхности заготовки (дробит), можно
провести настройку подшипников для
устранения осевого люфта и устранения
дефектов поверхности заготовки.
Порядок действий:
1. Запустите станок на 20 минут в работу
