Hitachi E57(3P) [17/24] Область применения
![Hitachi E57(3P) [17/24] Область применения](/views2/1394509/page17/bg11.png)
17
Русский

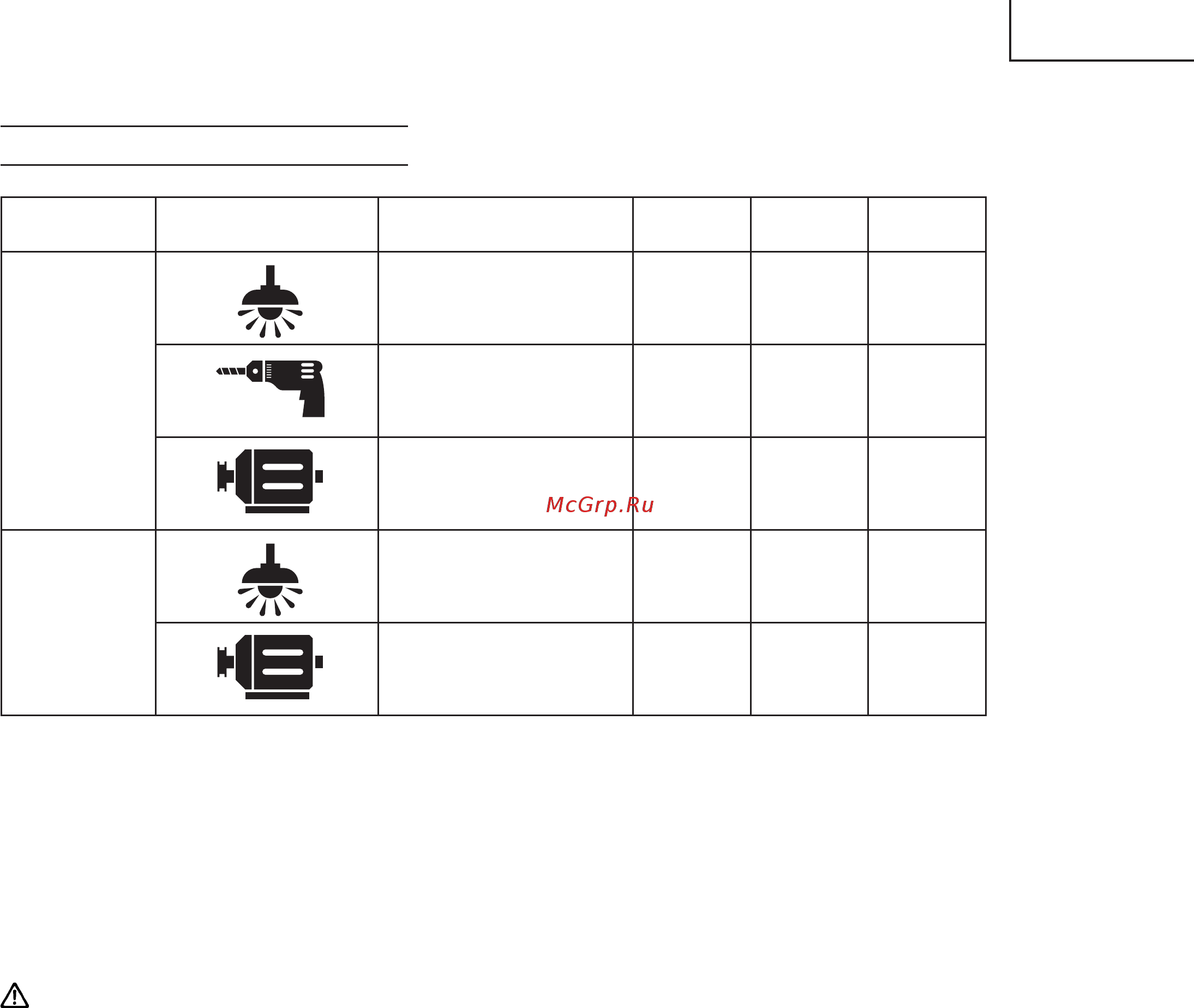

ОБЛАСТЬ ПРИМЕНЕНИЯ
Количество
фаз
Вид
электроприборов
Коэффициент
мощности
E40(3P) E50(3P)
E57(3P)
E57(S3P)
1
1,0 ~1100W ~1400W ~1700W
0,8~0,95 ~880W ~1120W ~1360W
0,4~0,75
(эффективность 0,85)
~370W ~480W ~580W
3
1,0 ~2600W ~3400W ~4100W
0,8
(эффективность 0,8)
~1560W ~2040W ~2460W
ПРИМЕЧАНИЕ: “ ~ ” означает «ниже».
Указанная в таблице применимая мощность в ваттах соответствует каждому
электроприбору подключенному отдельно.
ВНИМАНИЕ: Убедитесь, что общая нагрузка подключенных электроприборов
соответствует номинальной нагрузке на одну фазу, в противном
случае генератор может быть поврежден.
Не используйте 1-фазный разъём и 3-фазный разъём одновременно, в
противном случае электроприбор может быть поврежден.
