Hitachi E57(3P) [5/24] Operation and maintenance
![Hitachi E57(3P) [5/24] Operation and maintenance](/views2/1394509/page5/bg5.png)
5
English
OPERATION AND MAINTENANCE

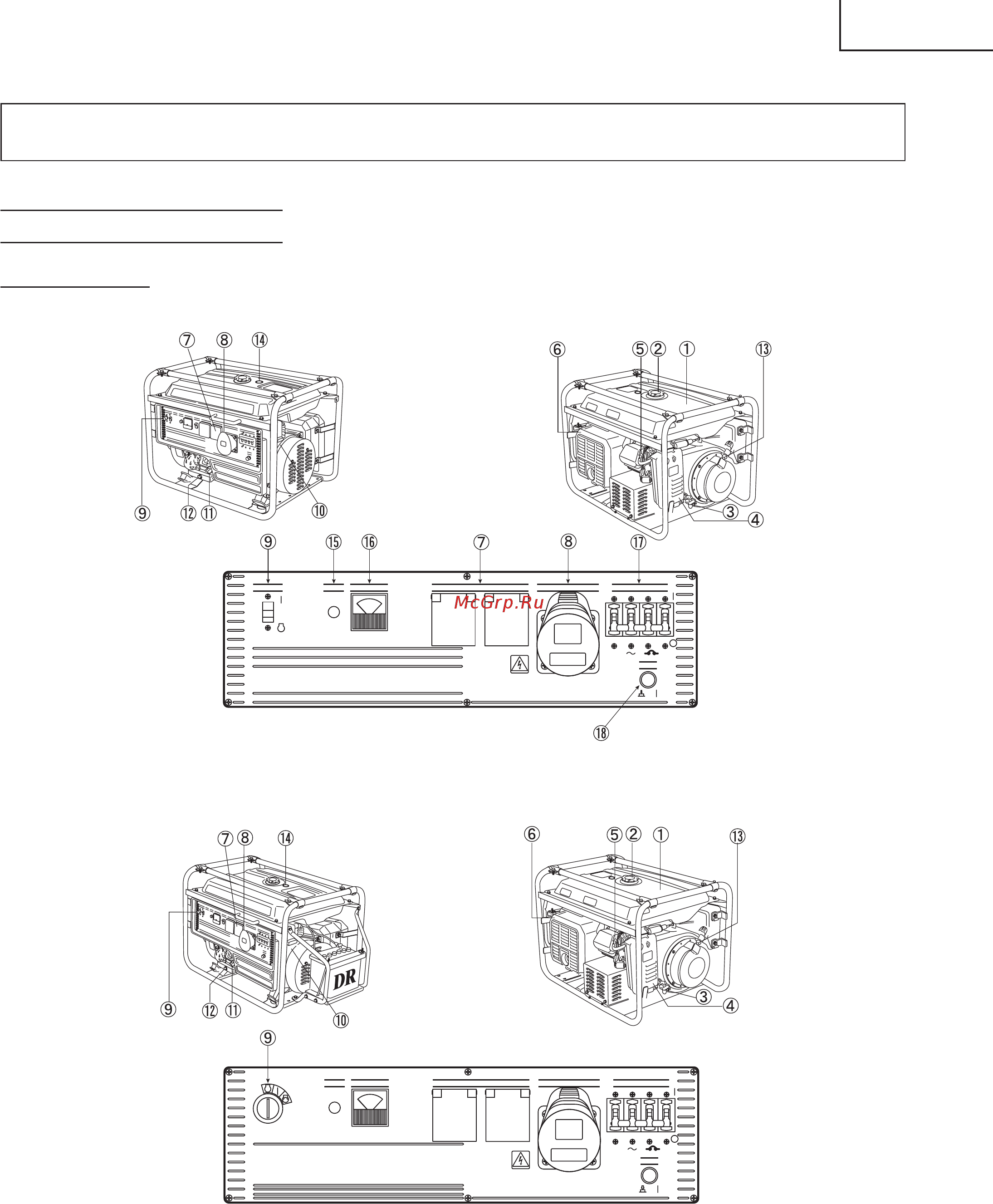

CONTROL FUNCTION
DESCRIPTION
E40(3P), E50(3P), E57(3P)
REKARB ESUF ONV004 ~ 3
V032 ~ 1RETEM TLOV CATOLIPWS ENIGNE
TEST
STOP
Fig. 4
E57(S3P)
REK
ARB ESUF ONV004
~ 3
V
032
~ 1
RETEM TLOV
CATOL
IP
TEST
STOP
Fig. 5
① Fuel tank
② Fuel tank cap
③ Fuel cock
④ Air cleaner
⑤ Spark plug
⑥ Mufer
⑦ AC socket (for 1~)
⑧ AC socket (for 3~)
⑨ Engine switch
⑩ Ground (Earth) terminal
⑪ Oil ller cap
⑫ Oil drain plug
⑬ Recoil starter
⑭ Fuel level gauge
⑮ Pilot light
⑯ Voltage meter
⑰ AC circuit and leak breaker
(N.F.B .)
⑱ Test button for leak breaker
