21
Русский

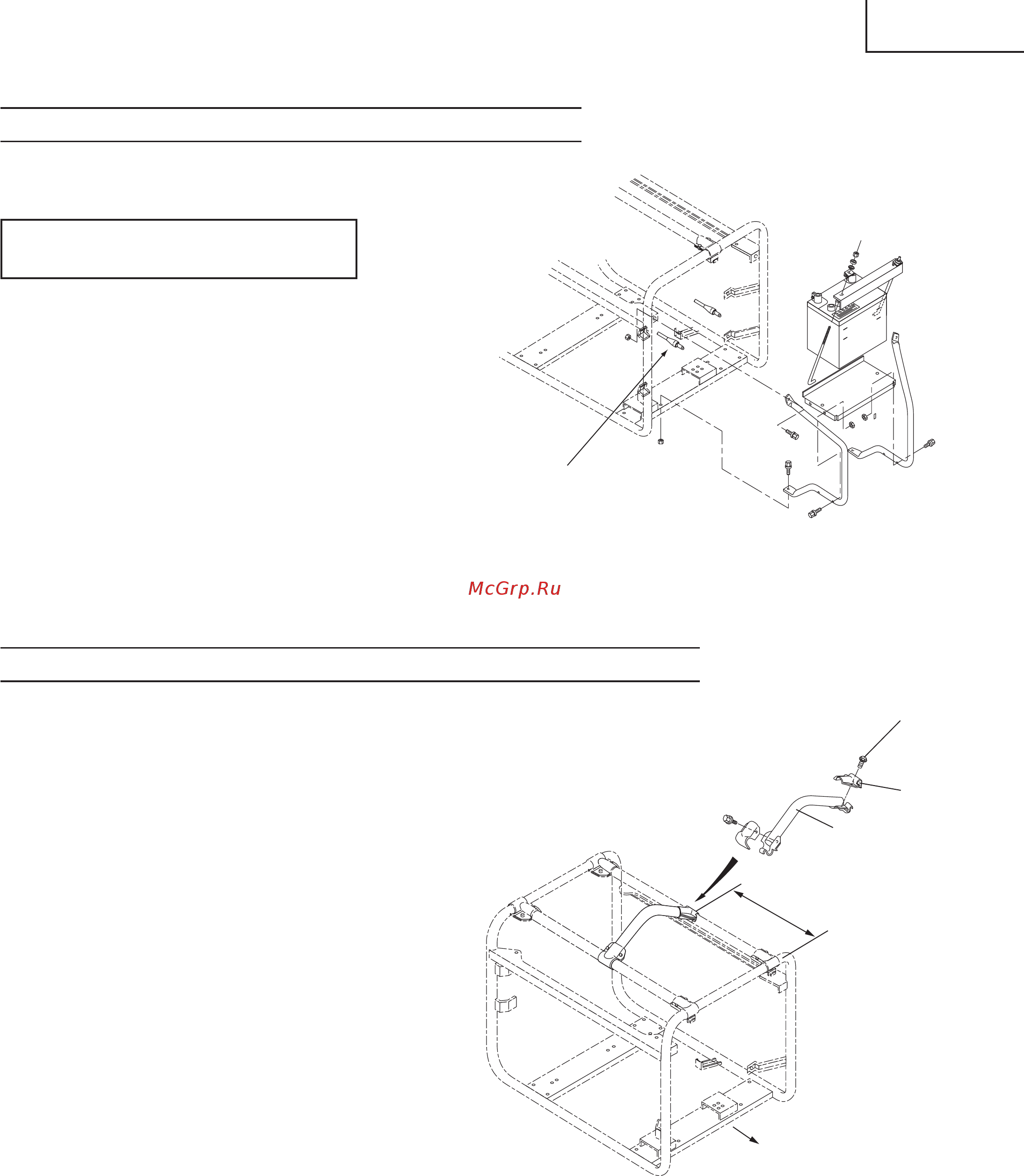

УСТАНОВКА ПОДДОНА ДЛЯ АККУМУЛЯТОРА
Рекомендуемый тип аккумулятора для модели
E57(S3P)
Рекомендуемый тип аккумулятора
для модели: 12В, 26Ач
ПРИМЕЧАНИЕ:
Клемма подключения аккумулятора
с красным проводом должна
подсоединяться к положительному
контакту аккумулятора
(+), а с черным проводом
– к отрицательному контакту
аккумулятора (–). Никогда не
подключайте клеммы наоборот.
Убедитесь, что аккумулятор
надежно установлен на поддоне и
закреплен.
МОНТАЖ КОМПЛЕКТА ПЕРЕНОСНОЙ РУКОЯТКИ
(Oпция)
1. Размещение переносной рукоятки ③
в месте расположения центра тяжести
генератора изображено на рис.14.
2. Закрепите концы монтажных скоб ② в
отверстиях переносной рукоятки ③ и
зафиксируйте их 4-мя болтами M6х15 мм
①. Надежно затяните болты.
Код комплекта переносной рукоятки:
KY90077AA
U
PPER LE
VEL
LOWER LE
VEL
MADE IN JAPAN
FB
Красная маркировка
Рис. 13
300
mm
±
30
mm
②
①
③
Сторона альтернатора
Рис. 14
