20
Русский
E57(S3P)
㉙
⑭
③
⑥
④
②
⑦
⑤
①
⑮
⑫
⑳
㉕
㉖
㉔
㉒
㉓
⑩
⑪
⑨
⑨
⑧
㉚
R R
R
B
W
W W
V
BB
Y
G
Br
Lg
G
G
G Y/G
R
B
BR
R
G/R
Y/G
G/Y
B
G/R
rOW/B
G Y/G
R
R
B
W
G
B B
Y G
B
W
G
G/Y
G/Y
R G
B
W
R
㉑
㉗
㉘
⑰
⑱
⑯
⑲
㉛
W
G B
M
PL

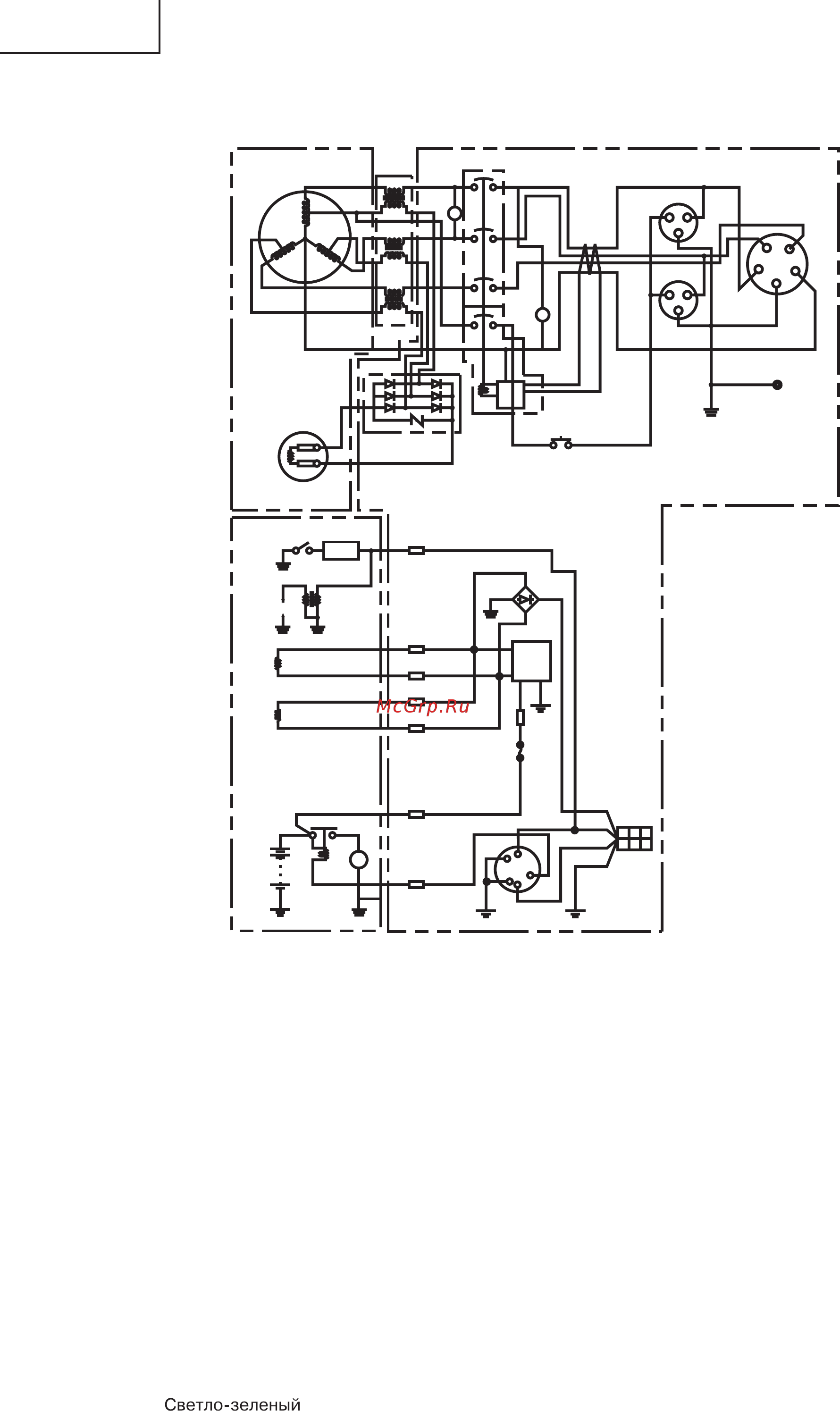

Рис. 12
① Блок ротора
② Основная обмотка
③ Блок статора
④ Вольтметр
⑤ Индикатор работы
⑥ Автоматическое реле-
прерыватель
⑦ Автоматическое реле-
прерыватель при утечке (E.L.B.)
⑧ Электророзетка (3 фазная)
⑨ Электророзетка (1 фазная)
⑩ Заземление
⑪ Заземляющий контакт
⑫ Тестовая кнопка
⑬ Выключатель зажигания
⑭ Преобразователь
⑮ Диодный мост
⑯ Выпрямитель
⑰ Контакт дистанционного
управления
⑱ Предохранитель
⑲ Выпрямитель/регулятор
⑳ Блок масляного датчика
㉑ Аккумулятор
㉒ Обогреватель карбюратора
㉓ Реле низкого уровня масла
㉔ Первичная обмотка
㉕ Крыльчатка магнето
㉖ Свеча зажигания
㉗ Реле стартера
㉘ Мотор стартера
㉙ Альтернатор
㉚ Блок управления
㉛ Двигатель
Условное обозначение цветов проводки
B Черный
Br Коричневый
G Зеленый
Gy Серый
Lg
Or Оранжевый
R Красный
W Белый
Y Желтый
B/W Черно-белый
G/Y Зелено-желтый
G/R Зелено-красный
Y/G Желто-зеленый
03_Rus.indd 20 08.5.15 7:10:10 PM
