10
Русский (RU)
Зафиксировать кронштейн на трубных направляющих�
Закрепить кронштейн трубных направляющих внутри
резервуара�
Направляющие не должны иметь осевого
люфта, иначе при работе насоса будет
возникать шум.
6� Очистить резервуар от мусора и т�п� перед тем, как
опускать в него насос�
7� Прикрепить направляющий кулачок полумуфты
к напорному патрубку насоса�
8� Зацепить направляющий кулачок полумуфты за трубные
направляющие, после чего опустить насос в резервуар
с помощью цепи, закрепленной за подъёмную скобу
насоса�
Когда насос достигнет нижней части автоматической
трубной муфты, произойдет автоматическое
герметичное соединение его с этой муфтой�
9� Цепь повесить на соответствующий крюк наверху
резервуара� Следить при этом за тем, чтобы цепь не
могла соприкасаться с корпусом насоса�
10� Подогнать длину кабеля электродвигателя, для
чего намотать его на разгрузочное приспособление
(исключающее натяжение кабеля) так, чтобы в процессе
эксплуатации не повредить кабель� Приспособление
для разгрузки кабеля от механического напряжения
закрепить на соответствующем крюке в верхней части
резервуара�
Кабель не должен быть сильно согнут или зажат�
11� Подключить кабель электродвигателя�
Запрещено опускать конец кабеля в воду,
так как в этом случае вода может
проникнуть в кабель.
8.2 Переносная погружная установка на
кольцевом основании
TM04 2651 2808

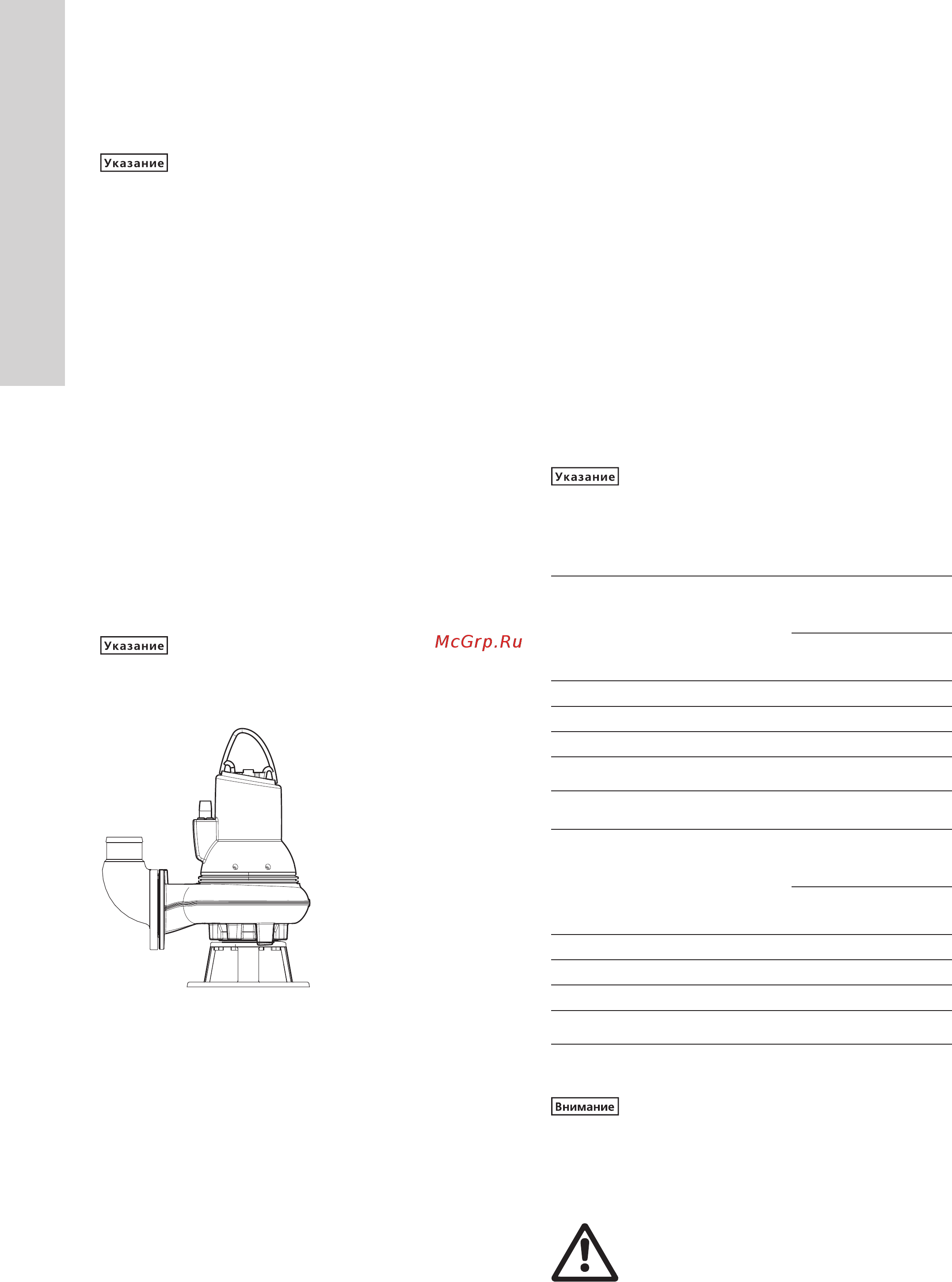

Рис. 4 Переносная погружная установка на кольцевом
основании
Насосы для переносной погружной установки могут
устанавливаться свободно на дне резервуара� Насос
должен быть установлен на кольцевом основании� См�
рис� 4�
Кольцевое основание можно приобрести отдельно как
принадлежность�
Для облегчения сервисных работ используйте переходное
колено или муфту для напорного патрубка, чтобы облегчить
отсоединение насоса от напорной линии�
При использовании шланга необходимо обеспечить
условия, которые исключают его деформацию,
а внутренний диаметр рукава или шланга должен
соответствовать размеру напорного патрубка насоса�
При использовании жесткой трубы нужно устанавливать
арматуру в следующем порядке, начиная от насоса: муфта,
обратный клапан и запорная арматура�
Если насос ставится на грязную или неровную поверхность,
установите его на кирпичи или иную аналогичную опору�
Сделайте следующее:
1� Установить колено 90° на напорный патрубок
и подсоединить нагнетательную трубу/шланг�
2� С помощью цепи, закрепленной за подъёмную скобу
насоса, опустить насос в перекачиваемую жидкость�
Рекомендуем ставить насос на ровную, твёрдую
поверхность� Насос должен висеть на цепи, а не на
кабеле� Убедитесь, что насос установлен надёжно�
3� Цепь повесить на соответствующий крюк наверху
резервуара� Следить при этом за тем, чтобы цепь не
могла соприкасаться с корпусом насоса�
4� Подогнать длину кабеля электродвигателя, для
чего намотать его на разгрузочное приспособление
(исключающее натяжение кабеля) так, чтобы в процессе
эксплуатации не повредить кабель� Приспособление
для разгрузки кабеля от механического напряжения
закрепить на соответствующем крюке в верхней части
резервуара�
Кабель не должен быть сильно согнут или зажат�
5� Подключить кабель электродвигателя�
Запрещено опускать конец кабеля в воду,
так как в этом случае вода может
проникнуть в кабель.
8.3 Моменты затяжки всасывающих и напорных
фланцев
Винты и гайки из оцинкованной стали марки 4.6 (5)
Номи-
нальный
диаметр
Диаметр
распо-
ложения
крепёж ных
отверстий
[мм]
Винты
Указанные моменты
затяжки округлены
на ± 5 [Нм]
Лёгкая
смазка
Обильная
смазка
DN 65 145 4 × M16 70 60
DN 80 160 8 × M16 70 60
DN 100 180 8 × M16 70 60
DN 150 240 8 × M20 140 120
Винты и гайки из стали марки A2.50 (AISI 304)
Номи-
нальный
диаметр
Диаметр
распо-
ложения
крепёж ных
отверстий
[мм]
Винты
Указанные моменты
затяжки округлены
на ± 5 [Нм]
Лёгкая
смазка
Обильная
смазка
DN 65 145 4 × M16 – 60
DN 80 160 8 × M16 – 60
DN 100 180 8 × M16 – 60
DN 150 240 8 × M20 – 120
Уплотнение должно быть
полнопрофильным, из армированной
бумаги, такой как Klingersil C4300.
Если используются уплотнения из более
мягких материалов, моменты затяжки
необходимо изменить.
9. Подключение электрооборудования
Предупреждение
Не допускайте «сухого» хода насоса.
Дополнительное реле контроля уровня
должно устанавливаться для того, чтобы
обеспечить остановку насоса в случае
отказа реле контроля уровня.
