31
Қазақша (KZ)
Кронштейнді құбыр бағыттауыштарға бекітіңіз� Құбыр
бағыттауыштардың кронштейнін сұйық қойманың ішіне
бекітіңіз�
Бағыттағыштардың білік бойынша
солқылдауы болмауы тиіс, әйтпесе
сорғының жұмыс істеу кезінде шу пайда
болуы мүмкін.
6� Сұйық қойманың ішіне сорғыны түсірер алдында, оны
ішіндегі қоқыстан және т� б� тазартыңыз�
7� Жартылай муфтаның бағыттағыш жұдырықшасын
сорғының тегеурінді келтеқұбырына бекітіңіз�
8� Жартылай муфтаның бағыттағыш жұдырықшасын
құбырлы бағыттағыштарға іліктіріңіз, содан кейін
сорғының көтеру қапсырмасына бекітілген шынжырдың
көмегімен сорғыны сұйық қоймаға түсіріңіз�
Сорғы автоматты құбырлы муфтаның төменгі бөлігіне
жеткен кезде, оның бұл муфтамен автоматты түрде
герметикалық қосылуы болады�
9� Шынжырды сұйық қойманың үстіңгі жағындағы тиісті
ілмекке іліп қойыңыз� Шынжырдың сорғының корпусына
тимеуін қадағалаңыз�
10� Электр қозғалтқыштың кабелінің ұзындығын
қиылыстырып келтіріңіз� Ол үшін, пайдалану кезінде
кабель зақымданбайтындай қылып, оны босату
құрылғысына (кабельдің созылуын болдырмайтын)
орап қойыңыз� Кабельді механикалық кернеуден босату
құрылғысын сұйық қойманың үстіңгі бөлігіндегі тиісті
ілмекке бекітіп қойыңыз�
Кабель қатты иілген немесе қысулы болмауы керек�
11� Электр қозғалтқыштың кабелін қосыңыз�
Кабельдің ұшын суға түсіруге тыйым
салынады, себебі бұндай жағдайда
кабельдің ішіне су кіруі мүмкін.
8.2 Шығыршықты негіздегі тасымалды батыру
қондырғысы
TM04 2651 2808

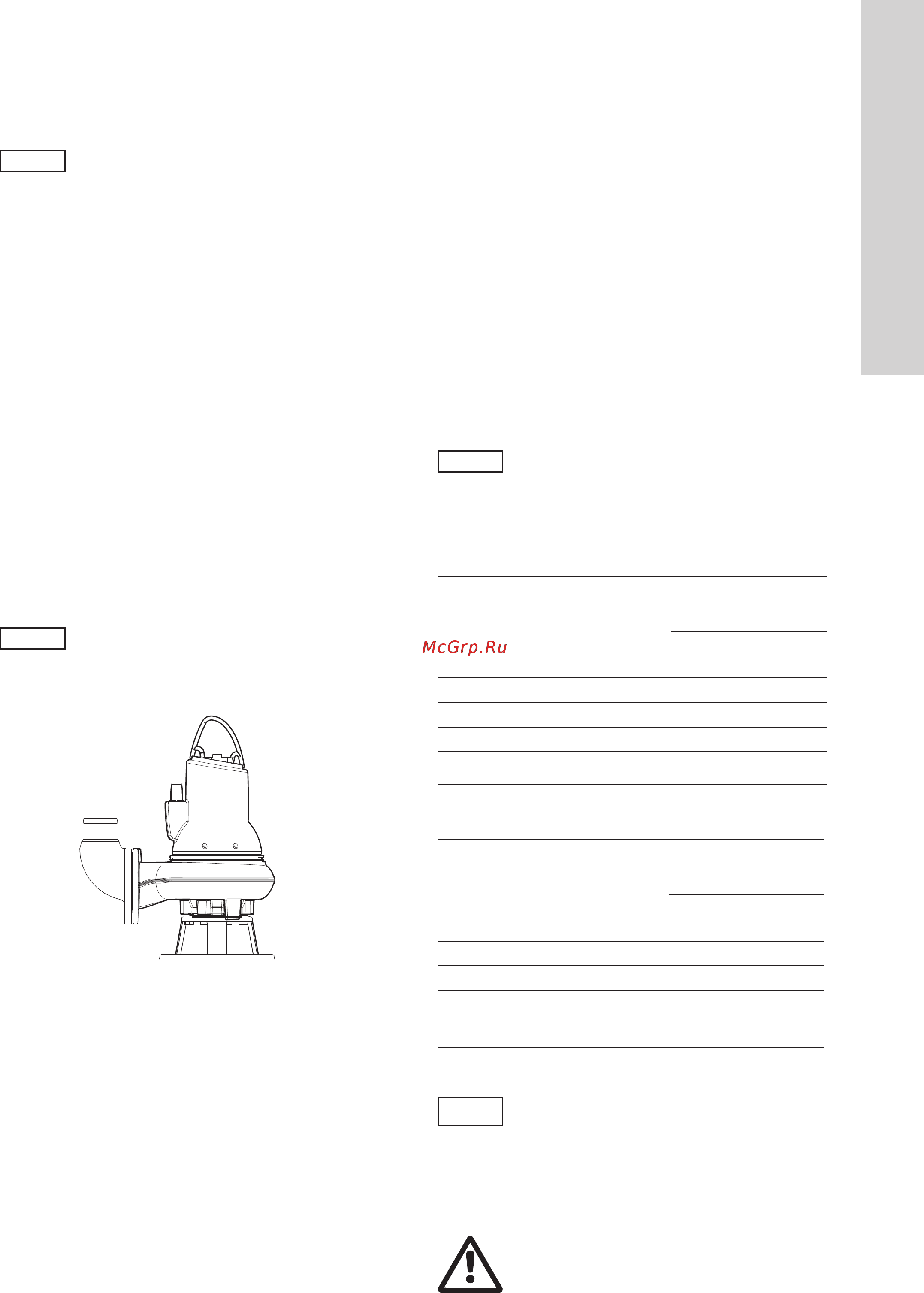

4-сур. Шығыршықты негіздегі тасымалды батыру
қондырғысы
Тасымалды батыру қондырғысына арналған сорғылар
сұйық қойманың түбіне еркін орнатыла алады� Сорғы
шығыршықты негізде орнатылуы тиіс� 4-сур� қар�
Шығыршықты негізді керек-жарақ ретінде жеке алуға
болады�
Сервистік жұмыстарды жеңілдету үшін, ауыспалы
иінді қолданыңыз немесе сорғының тегеурінді желіден
ажыратылуын жеңілдету үшін, тегеурінді келтеқұбырға
арналған муфтаны қолданыңыз�
Құбыршек қолданған кезде оның қалыпының өзгеруін
болдырмайтын жағдайды қамтамасыз ету керек, ал
құбыршектің немесе түтіктің ішкі диаметрі сорғының
тегеурінде келтеқұбырының өлшеміне сәйкес келуі тиіс�
Қатты құбыр қолданған кезде, сорғыдан бастап, келесі ретте
арматура орнату керек: муфта, кері клапан және ілмекті
арматура�
Егер сорғы лас немесе тегіс емес жерге қойылатын болса,
оны кірпіштің немесе басқа осыған ұқсас тіреудің үстіне
орнатыңыз�
Келесіні орындаңыз:
1� Тегеурінді келте құбырға иінді 90º орнатыңыз және
тегеурінді құбыр мен құбыршекті жалғаңыз�
2� Сорғының көтеру қапсырмасына бекітілген шынжырдың
көмегімен сорғыны сұйықтыққа түсіріңіз� Сорғыны
тегіс қатты жерге қойған жөн� Сорғы кабельмен
емес, шынжырмен түсірілуі тиіс� Сорғының сенімді
орнатылғанына көз жеткізіңіз�
3� Шынжырды сұйық қойманың үстіндегі тиісті ілмекке
іліп қойыңыз� Шынжырдың сорғы корпусына тимеуін
қадағалаңыз�
4� Электр қозғалтқыштың кабелінің ұзындығын
қиылыстырып келтіріңіз� Ол үшін, пайдалану кезінде
кабель зақымданбайтындай қылып, оны босату
құрылғысына (кабельдің созылуын болдырмайтын) орап
қойыңыз� Кабельды механикалық кернеуден босату
құрылғысын сұйық қойманың үстіңгі бөлігіндегі тиісті
ілмекке бекітіп қойыңыз�
Кабель қатты иілген немесе қысулы болмауы керек�
5� Электр қозғалтқыштың кабелін қосыңыз�
Кабельдің ұшын суға түсіруге тыйым
салынады, өйткені бұндай жағдайда
кабельдің ішіне су кіруі мүмкін.
8.3 Сорып алатын және тегеурінді ернемектерді
қатайтып тарту сәттері
4.6 маркалы цинктелген болаттан жасалған бұрандалар
мен сомындар (5).
Номналды
диаметр
Бекіту
саңылау-
ларының
бекіту
диаметрі
[мм]
Сомын-
дар
Көрсетілген қатайтып
тарту сәттері ±5 [Нм]
дөңгелектенген
Жұқалап
майлау
Қалыңдап
майлау
DN 65 145 4 × M16 70 60
DN 80 160 8 × M16 70 60
DN 100 180 8 × M16 70 60
DN 150 240 8 × M20 140 120
(AISI 304) А2.50 маркалы болаттын жасалған
бұрандалар мен сомындар
Номналды
диаметр
Бекіту
саңылау-
ларының
бекіту
диаметрі
[мм]
Сомын-
дар
Көрсетілген қатайтып
тарту сәттері ± 5 [Нм]
дөңгелектенген
Жұқалап
майлау
Обильная
смазка
DN 65 145 4 × M16 – 60
DN 80 160 8 × M16 – 60
DN 100 180 8 × M16 – 60
DN 150 240 8 × M20 – 120
Тығыздағыш Klingersil C4300 сияқты
арматураланған қағаздан жасалған
толықпрофильді болуы тиіс. Егер
неғұрлым жұмсақ материалдан жасалған
тығыздағыш қолданылатын болса,
қатайтып тарту сәттерін өзгерту керек.
9. Электр жабдықты қосу
Ескертпе
Сорғының «құрғақ» айналуына жол
бермеңіз.
Деңгейді бақылаудың қосымша релесі
деңгейді бақылау релесі істен шыққан
жағдайда сорғының тоқтатылуын
қамтамасыз ету үшін орнатылуы тиіс.
Нұсқау
Нұсқау
Нұсқау
Назар
аударыңыз
