12
Русский (RU)

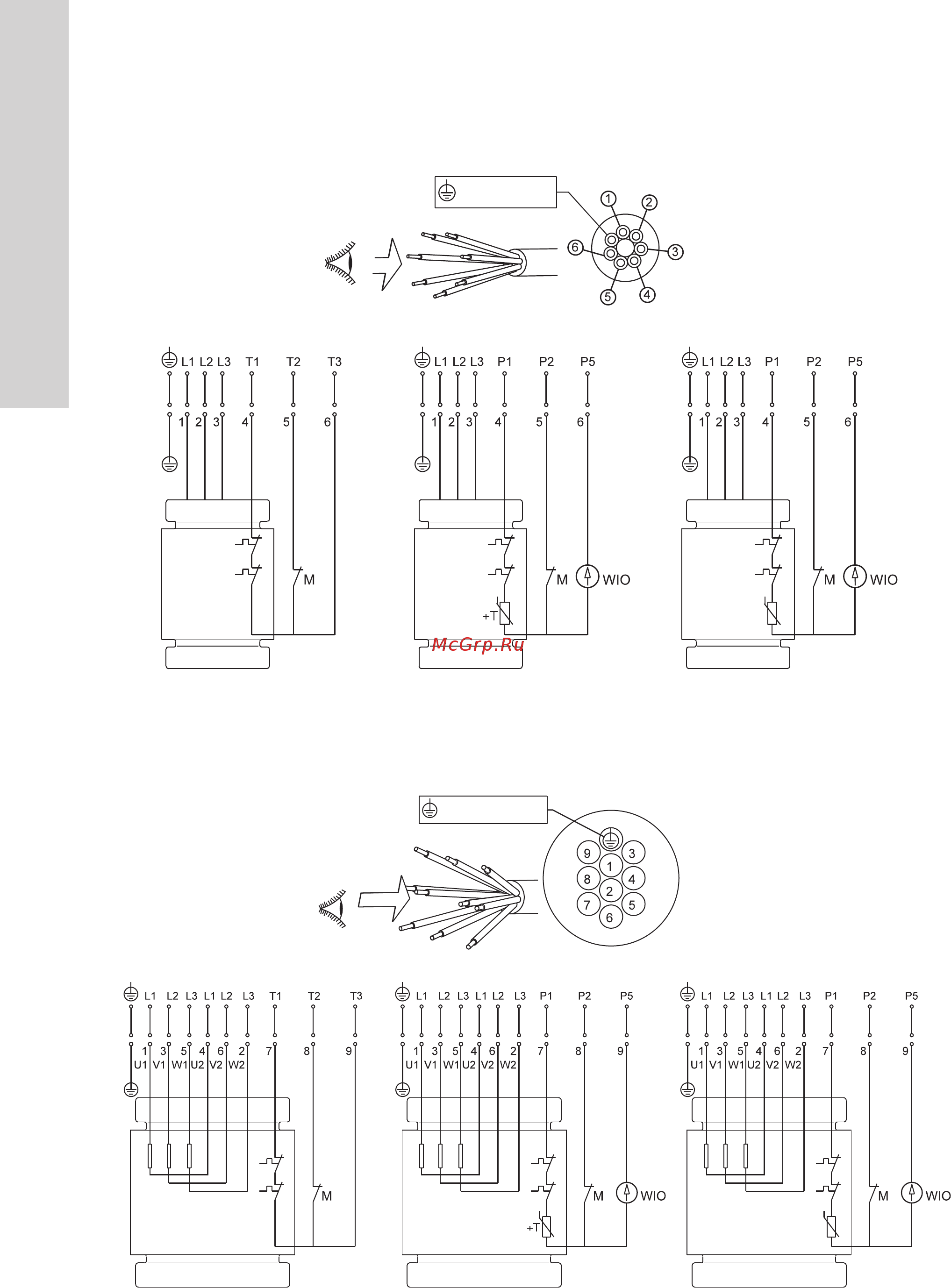

9.1 Схемы электрических соединений
Насосы поставляются с 7-жильным или 10-жильным кабелем� См� схемы электрических соединений для 7-жильного кабеля
на рис� 5 или схемы электрических соединений для 10-жильного кабеля на рис� 6, 7 и 8� Дополнительную информацию можно
найти в Паспорте, Руководстве по монтажу и эксплуатации конкретной модели блока или шкафа управления насосом�
TM04 6884 0314
Стандартное исполнение
Термовыключатель и реле
влажности
Исполнение с датчиками
Термовыключатель, резистор
PT1000, реле влажности и датчик
воды в масле
Исполнение с датчиками
Термовыключатель, терморезистор
PTС, реле влажности и датчик
воды в масле
Жёлтый/
зелёный
Рис. 5 Cхемы электрических соединений для 7-жильного кабеля, прямой пуск
TM04 6885 0314
Жёлтый/
зелёный
Стандартное исполнение
Термовыключатель и реле
влажности
Исполнение с датчиками
Термовыключатель, резистор PT1000,
реле влажности и датчик воды в масле
Исполнение с датчиками
Термовыключатель, терморезистор PTС,
реле влажности и датчик воды в масле
Рис. 6 Cхемы электрических соединений для 10-жильного кабеля, соединение «звезда-треугольник» (Y/D)
ГК Водная техника info@water-technics.ru (495) 771 72 72 www.water-technics.ru
Интернет-магазин info@wtpump.ru (499) 937 50 61 (800) 505 78 67 www.wtpump.ru
