Grundfos ALPHA2 25-60 180 [10/40] Монтаж
![Grundfos ALPHA2 25-80 [10/40] Монтаж](/views2/1396998/page10/bga.png)
10
5. Монтаж
Содержание:
5.1 Монтаж
5.2 Положение блока управления
5.3 Изменение расположения блока управления
5.4 Изоляция корпуса насоса.
5.1 Монтаж

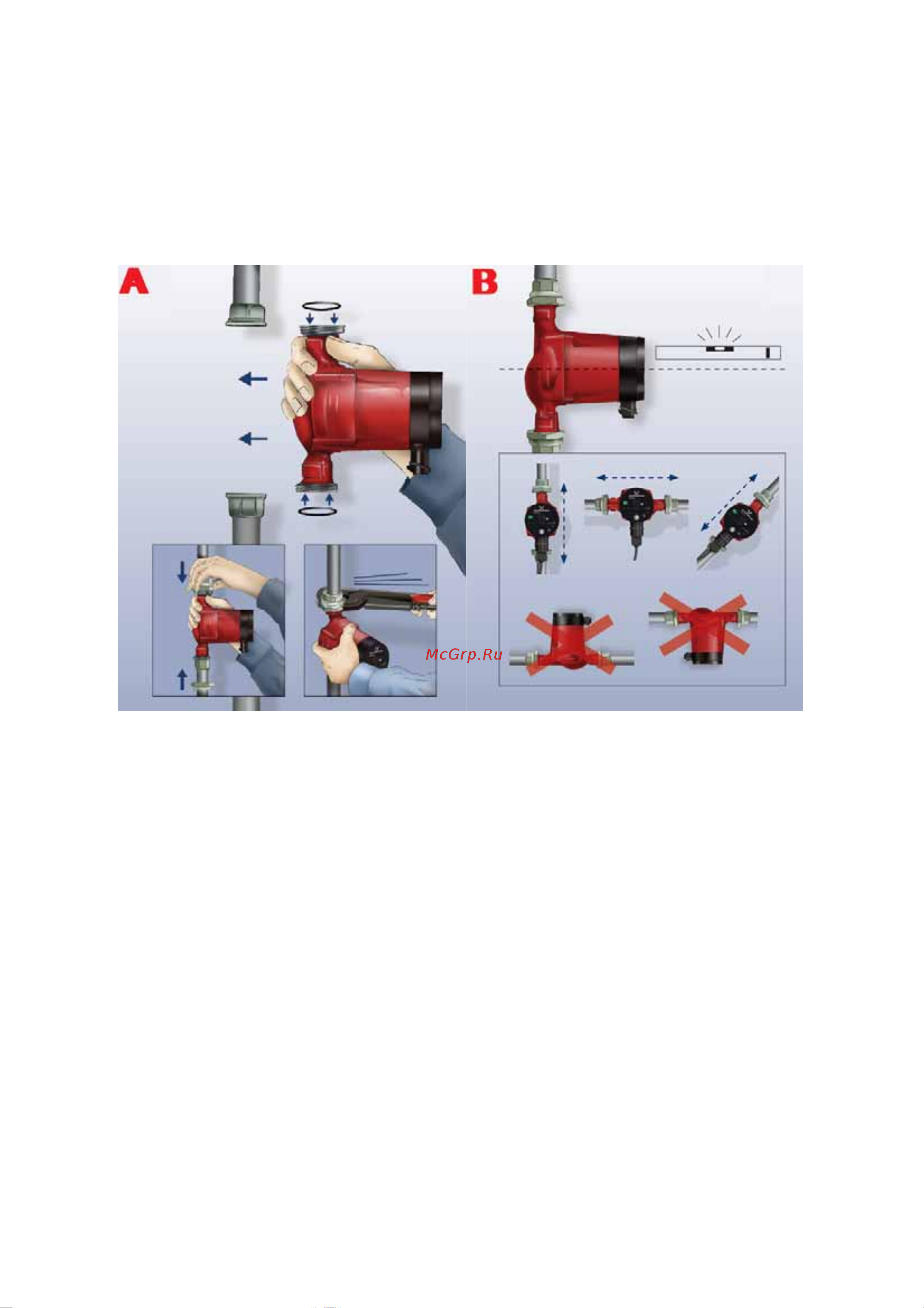

Рис. 3 Монтаж GRUNDFOS ALPHA2
Стрелка на корпусе насоса показывает направление потока жидкости.
Смотрите разделы 14.2 Монтажные размеры - GRUNDFOS ALPHA2
XX-40, XX-50, XX-60 или 14.3 Монтажные размеры - GRUNDFOS
ALPHA2 25-40 A, 25-60 A.
1. После того как насос будет смонтирован в трубопроводе,
установите две прокладки, поставляемые с насосом. Смотрите
рис. 3, поз. A.
2. Установите насос так, чтобы вал электродвигателя находился
горизонтально. Смотрите рис. 3, поз
. B.
TM03 8922 2707
