Grundfos ALPHA2 25-60 180 [15/40] Индикатор состояния ночного режима
![Grundfos ALPHA2 25-80 [15/40] Световые поля отображающие настройки насоса](/views2/1396998/page15/bgf.png)
15
7.3 Световые поля, отображающие настройки насоса
С помощью кнопки на GRUNDFOS ALPHA2 можно выбрать восемь
настроек. Смотрите рис. 7, поз. 5.
Настройки насоса обозначаются с помощью восьми различных
световых полей. Смотрите рис. 8.

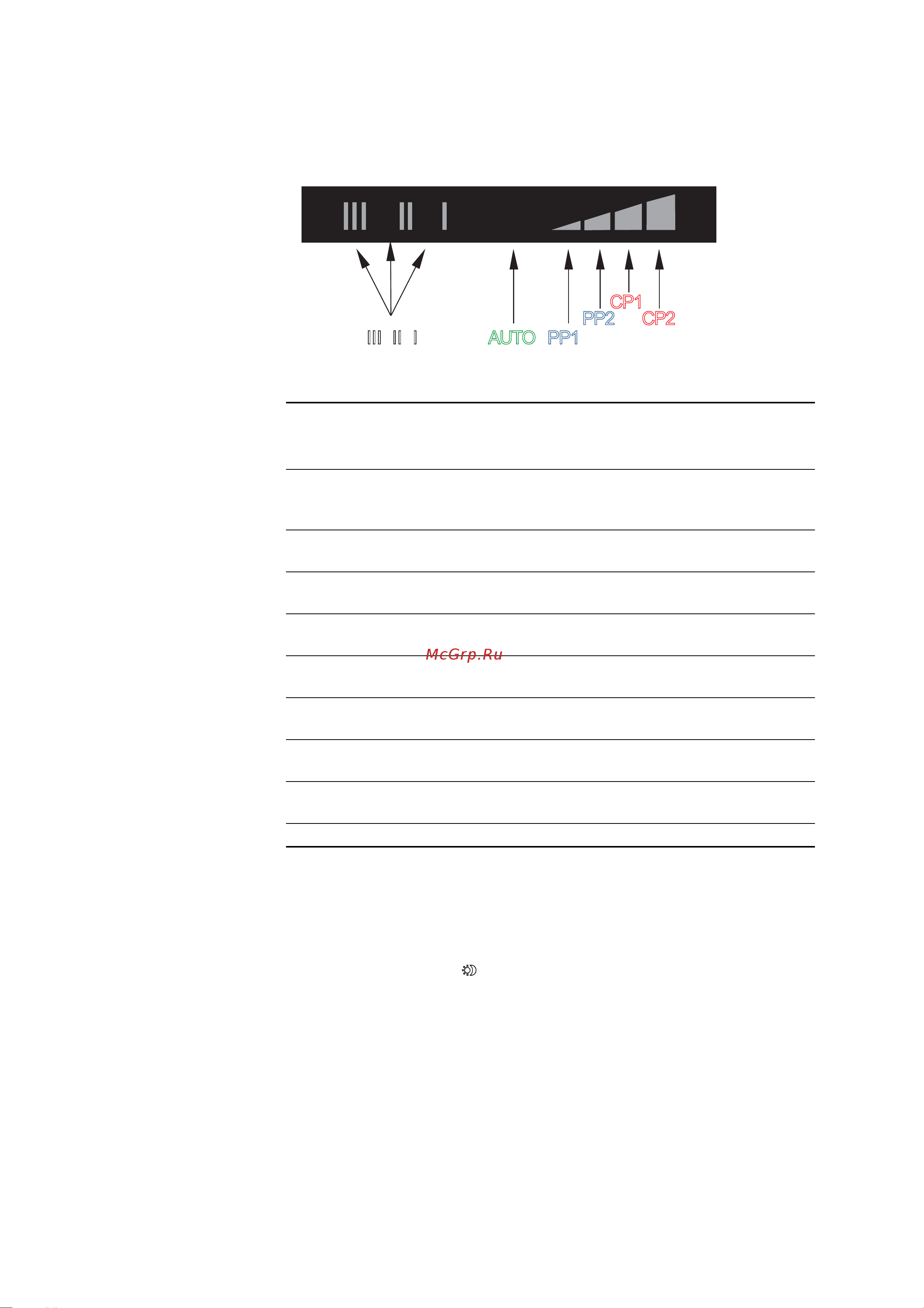

Рис. 8 Восемь световых полей
Зависимость между настройками насоса и его рабочими
характеристиками представлена в разделе 12. Настройки и рабочие
характеристики насоса.
7.4 Индикатор состояния ночного режима
Подсветка индикатора , см. рис. 7, поз. 3, обозначает, что функция
ночного режима включена.
См. 7.5 Кнопка включения функции ночного режима.
TM03 8926 2707
Число
нажатий
кнопки
Световое
поле
Описание
0
AUTO
ADAPT
(заводская
настройка)
AUTO
ADAPT
1 PP1
Кривая пропорционального регулирования
с самым низким значением напора
2 PP2
Кривая пропорционального регулирования
с самым высоким значением напора
3 CP1
Кривая регулирования с самым низким
постоянным значением напора
4 CP2
Кривая регулирования с самым высоким
постоянным значением напора
5III
Кривая при фиксированной частоте
вращения III
6II
Кривая при фиксированной частоте
вращения II
7I
Кривая при фиксированной частоте
вращения I
8 AUTOADAPT AUTOADAPT
AUTO
ADAPT
III II I AUTO PP1
PP2 CP2
CP1
