14.2 Монтажные размеры - GRUNDFOS ALPHA2 XX-40, XX-50, XX-60
Габаритные чертежи и таблица размеров.

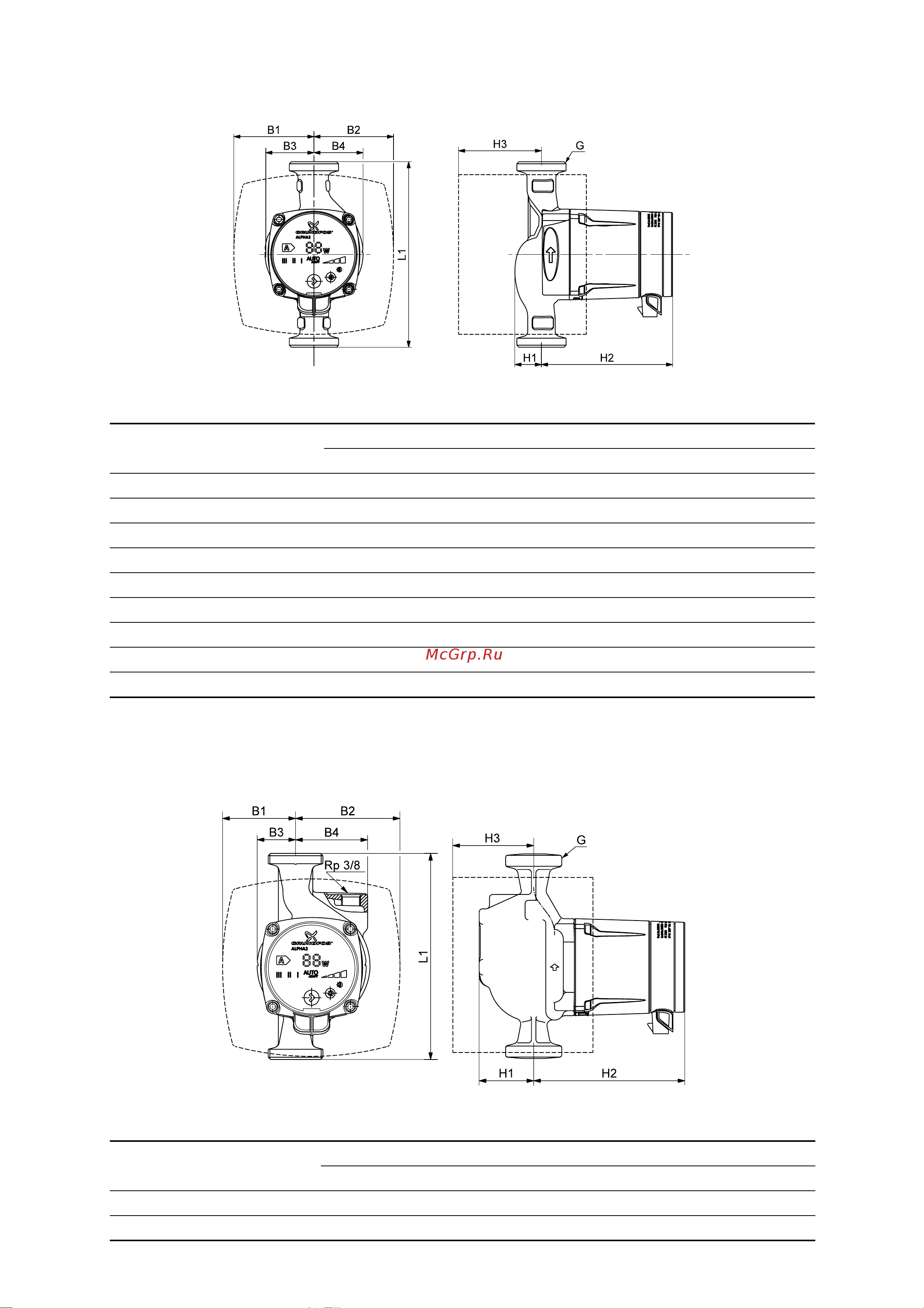

Рис. 15 Габаритные чертежи, ALPHA2 XX-40, XX-50, XX-60
*) Только для рынка Великобритании. **) Для Великобритании 1 1/2".
14.3 Монтажные размеры - GRUNDFOS ALPHA2 25-40 A, 25-60 A
Габаритные чертежи и таблица размеров.
Рис. 16 Габаритные чертежи, ALPHA2 25-40 A, 25-60 A
TM03 9215 3607
Тип насоса
Размеры
L1 B1 B2 B3 B4 H1 H2 H3 G
ALPHA2 15-40 130 130 77 78 46 49 27 129 79 1"
ALPHA2 15-50 (N) 130* 130 77 78 46 49 27 129 79 1 1/2"
ALPHA2 25-40 130 130 77 78 46 49 27 129 79 1 1/2"
ALPHA2 25-40 (N) 180 180 78 77 47 48 26 127 81 1 1/2"
ALPHA2 32-40 180 180 78 77 47 48 26 127 81 2"
ALPHA2 15-60 130 130 77 78 46 49 27 129 79
1"**
ALPHA2 25-60 130 130 77 78 46 49 27 129 79 1 1/2"
ALPHA2 25-60 (N) 180 180 78 77 47 48 26 127 81 1 1/2"
ALPHA2 32-60 180 180 78 77 47 48 26 127 81 2"
TM03 9211 3607
Тип насоса
Размеры
L1 B1 B2 B3 B4 H1 H2 H3 G
ALPHA2 25-40 A 180 180 64 91 34 65 50 137 71 1 1/2
ALPHA2 25-60 A 180 180 64 91 34 65 50 137 71 1 1/2
