Grundfos ALPHA2 25-60 180 [25/40] Настройки и рабочие характеристики насоса

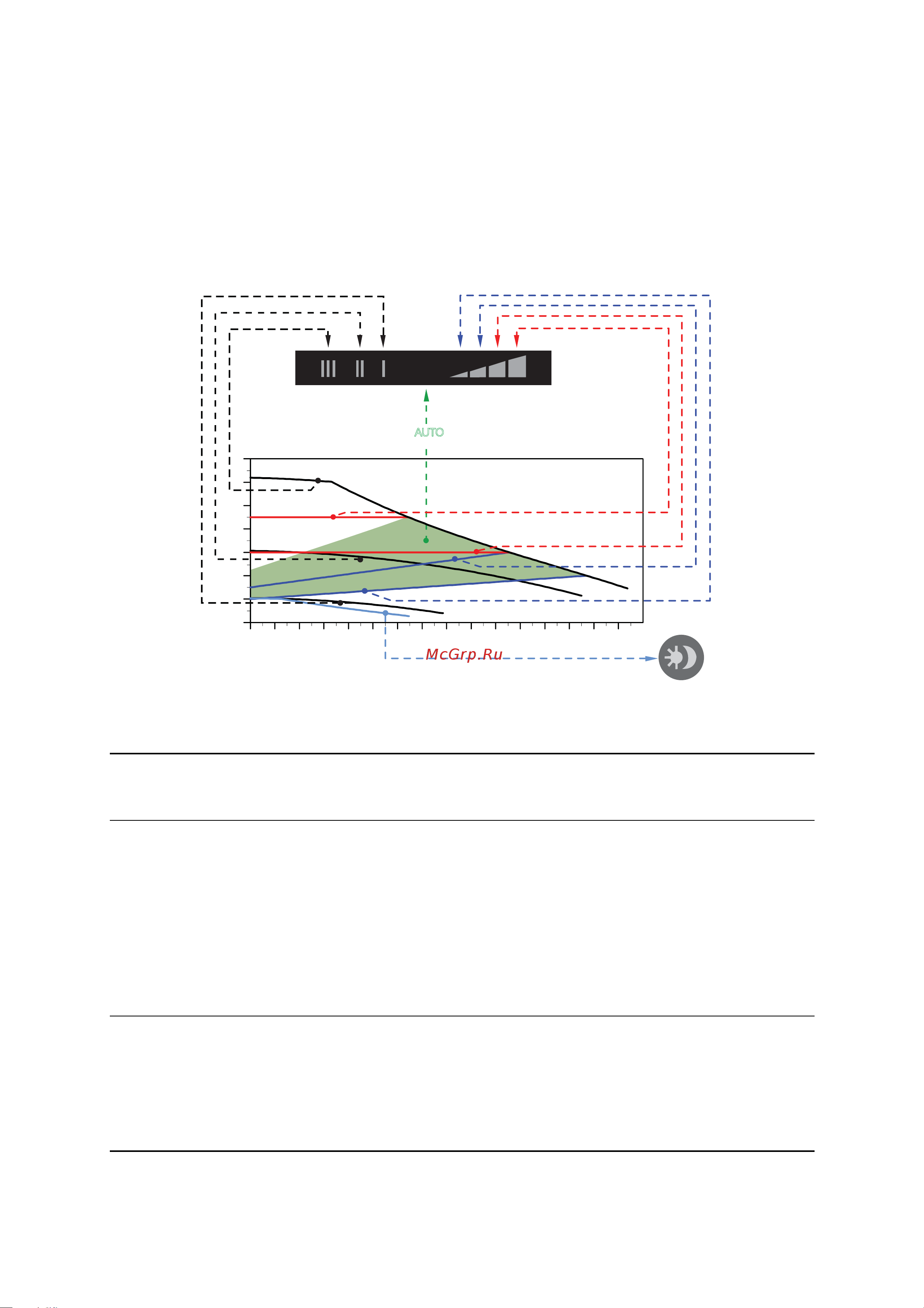

![Grundfos ALPHA2 25-60 180 [25/40] Настройки и рабочие характеристики насоса](/views2/1396998/page25/bg19.png)
25
12. Настройки и рабочие характеристики насоса
Содержание:
12.1 Зависимость между настройками насоса и его рабочими
характеристиками.
12.1 Зависимость между настройками насоса и его рабочими
характеристиками
На рисунке 14 пунктирными линиями представлена зависимость
между настройками насоса и его рабочими характеристиками.
См. также 15. Диаграммы характеристик.
Рис. 14 Настройки насоса в зависимости от рабочих
характеристик
TM03 9208 3607
III
II
I
AUTO
ADAPT
AUTO
ADAPT
PP1
PP2
CP1
CP2
H
Q
Настройки
Кривая
характеристики
насоса
Функция
AUTO
ADAPT
(заводская
настройка)
Кривая
пропорциональ-
ного
регулирования от
самого высокого
до самого низкого
значения напора
С помощью функции AUTO
ADAPT насос ALPHA2
автоматически регулирует характеристику насоса в
установленном диапазоне производительности, см. рис. 14;
при этом осуществляется регулировка:
• Регулировка характеристики насоса в соответствии
с размером системы.
• Регулировка характеристики насоса в соответствии
сколебаниями нагрузки с течением времени.
В AUTO
ADAPT насос настроен на пропорциональное
регулирование напора.
PP1
Кривая
пропорциональ-
ного
регулирования
ссамым низким
значением
напора
Рабочая точка насоса будет смещаться вверх или вниз по
самой низкой кривой пропорционального регулирования
напора, см. рис. 14, в зависимости от расхода
теплоносителя.
Напор (давление) падает при снижении расхода и
увеличивается при повышении расхода.
