31

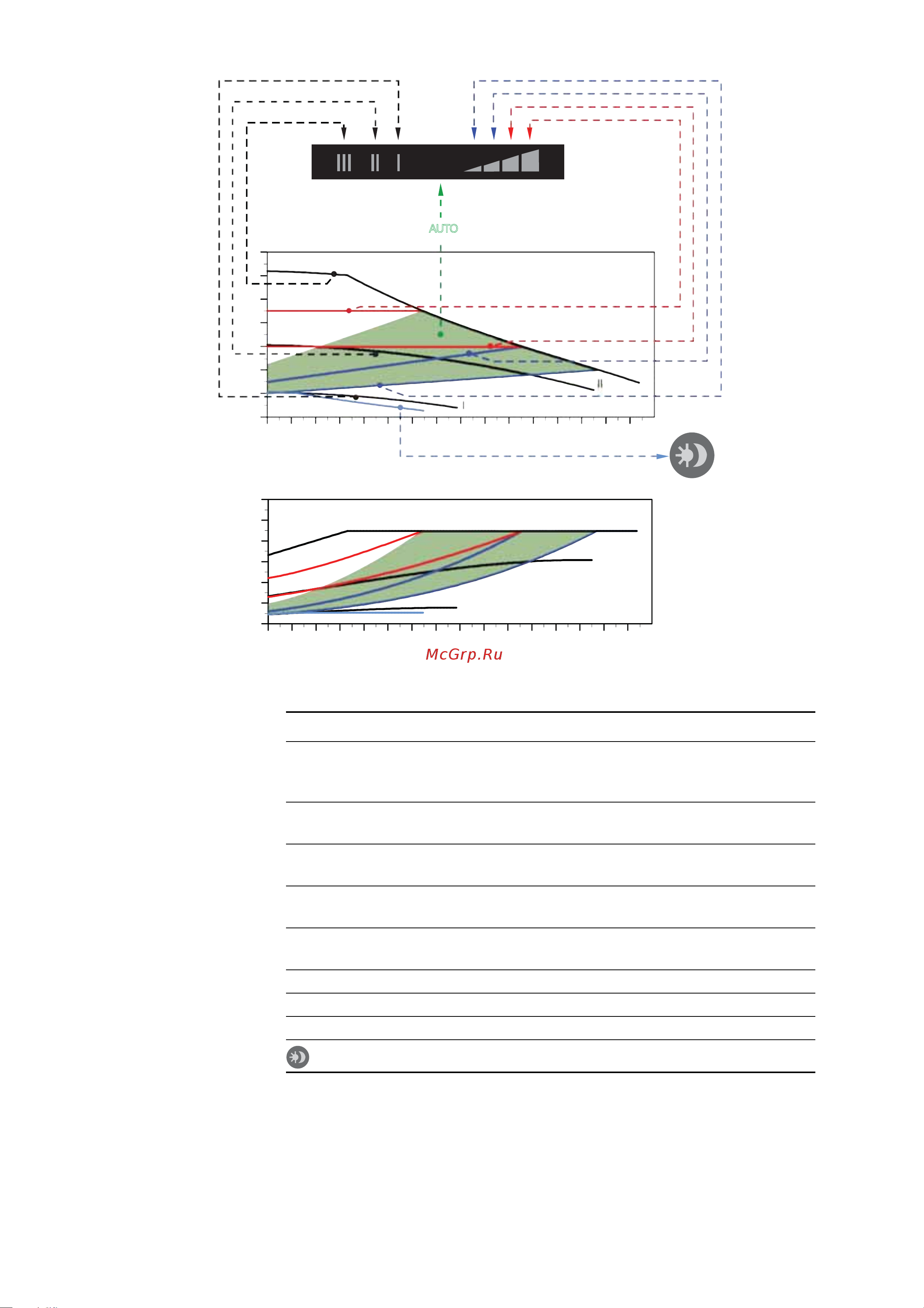

Рис. 17 Соотношение между настройками насоса и рабочими
характеристиками
Подробная информация о настройках насоса представлена в
разделах
7.3 Световые поля, отображающие настройки насоса
8. Настройка насоса
12. Настройки и рабочие характеристики насоса.
TM03 9161 3507
AUTO
ADAPT
AUTO
III
ADAPT
PP1
PP2
CP1
CP2
Q
P1
H
Q
III
II
I
Настройки Графики характеристик насосов
AUTO
ADAPT
(заводская
настройка)
Рабочая точка автоматически выбирается
насосом в области, выделенной зелёным цветом
PP1
Кривая пропорционального регулирования
с самым низким значением напора
PP2
Кривая пропорционального регулирования
с самым высоким значением напора
CP1
Кривая регулирования с самым низким
постоянным значением напора
CP2
Кривая регулирования с самым высоким
постоянным значением напора
III Фиксированная частота вращения III
II Фиксированная частота вращения II
I Фиксированная
частота вращения I
Кривая функции ночного режима
