7. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ

УПРАВЛЕНИЯ

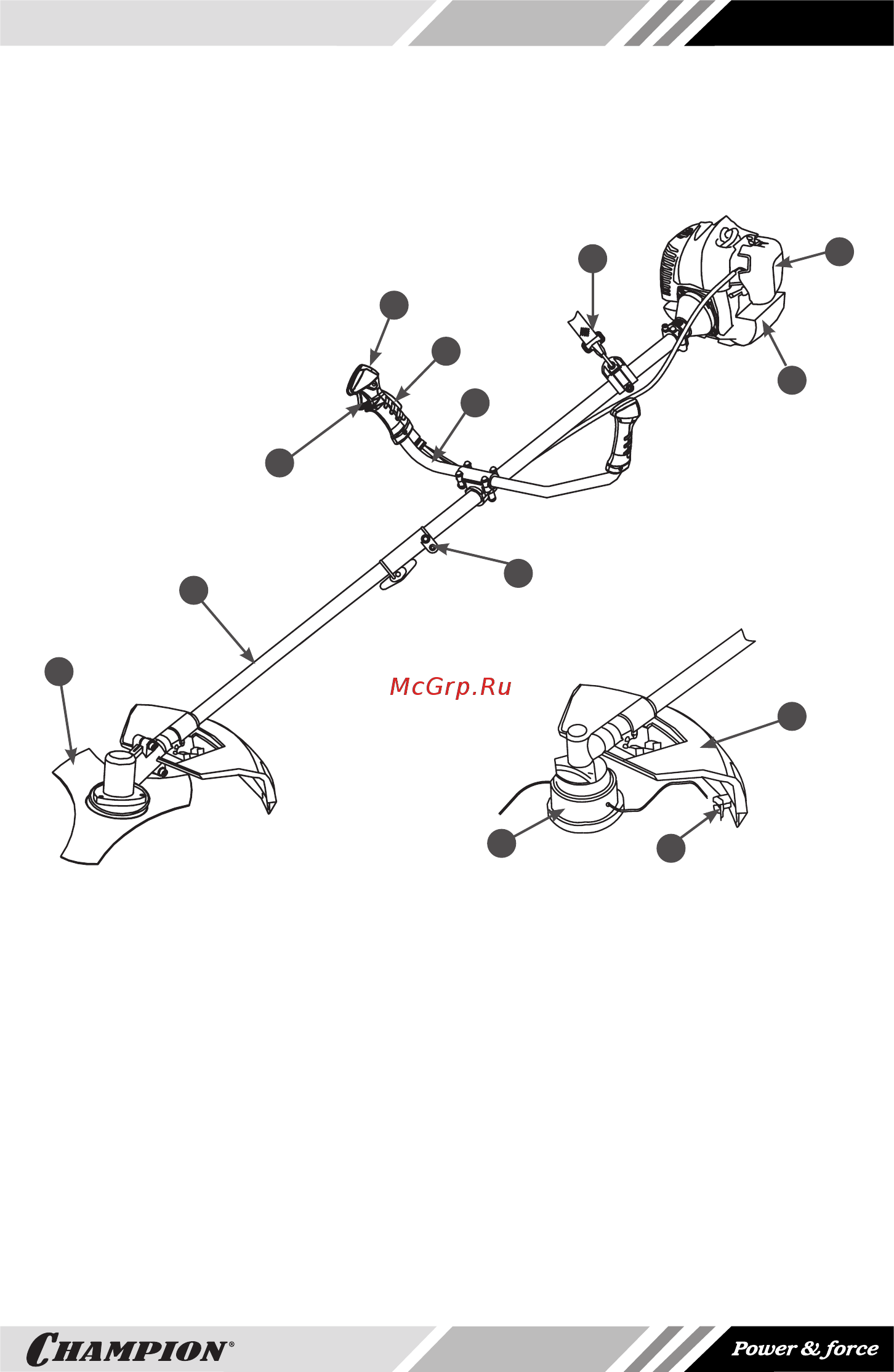

Рис.1 Расположение основных узлов и органов управления

1. Нож для травы

2. Штанга (нижняя половина)

3. Муфта соединительная

4. Курок газа

5. Выключатель зажигания

6. Стопорный рычаг курка газа

7. Рабочая рукоятка

8. Подвесной ремень

9. Корпус воздушного фильтра

10. Бак топливный

11. Кожух защитный

для триммерной головки

12. Нож для обрезки лески

13. Триммерная головка

Триммер относится к механизмам, приводимым в действие одноцилиндровым двух-

тактным бензиновым двигателем с воздушным охлаждением. Вращающийся колен-

чатый вал двигателя через центробежное сцепление передает крутящий момент на

вал штанги, которая через понижающий редуктор приводит в движение триммерную

головку или нож.
