25
свободно проходить через отверстия
воздухозаборника на крышке цилиндра и
охлаждающие ребра цилиндра. В случае
если нет доступа воздуха через возду-
хозаборник, или пыль и трава засорили
цилиндр, то может произойти перегрев и
заклинивание двигателя.
После каждого использования удаляйте
накопленную грязь из пространства меж-
ду топливным баком и стартером.
Очистите отверстия воздухозаборника
на крышке цилиндра.
Снимите крышку цилиндра и удалите
пыль и грязь между ребрами цилиндра.
Установите крышку цилиндра на место.
ВНИМАНИЕ!
Выход из строя двигателя при
заблокированной системе ох-
лаждения не подлежит ремон-
ту по гарантии.
ОБСЛУЖИВАНИЕ НОЖА
Проведите осмотр ножа.
При наличии трещин замените нож. При
наличии сколов или изгибов возможно
увеличение вибрации — замените нож.
Если одна сторона затупилась, устано-
вите нож другой стороной. При заточке
тупого ножа равномерно обрабатывайте
лезвия плоским напильником (Рис. 19). В
противном случае дисбаланс ножа при-
ведет к увеличению вибрации.
Проверьте крепление ножа. Если гайка
крепления ножа изношена или неисправ-
на, замените ее новой.

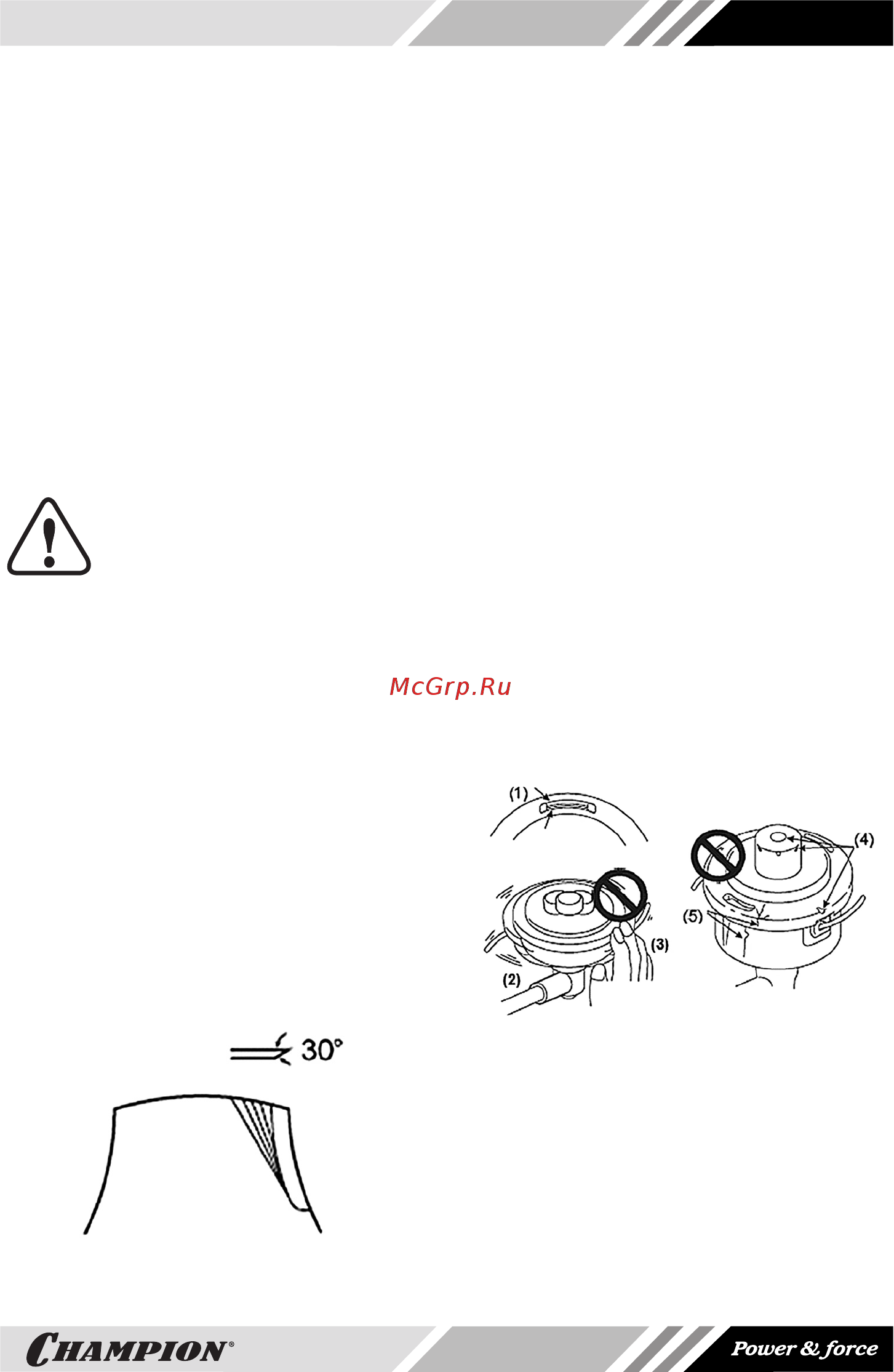

Рис. 19 Заточка ножа
ОБСЛУЖИВАНИЕ ТРИММЕРНОЙ
ГОЛОВКИ
Проведите осмотр триммерной головки
(Рис 20).
1. Убедитесь в правильной фиксации
защелок (1) крышки триммерной го-
ловки.
2. Проверьте установку триммерной го-
ловки на триммер и затяните, если
крепление (2) ослаблено.
3. Проверните триммерную головку (3)
вручную. При возникновении необыч-
ного шума, люфта или качания голов-
ки разберитесь в причинах. Замените
головку или элементы крепления при
необходимости.
4. Проверьте износ пусковой кнопки и
крышки триммерной головки. При по-
явлении сквозных отверстий или бо-
розд (4) на нижней части кнопки или
крышке в районе выхода корда заме-
ните детали новыми.
5. Проверьте триммерную головку на
наличие трещин или сколов (5). При
обнаружении замените детали с тре-
щинами или сколами.
Рис. 20 Осмотр триммерной головки
