ВНИМАНИЕ!
Выход из строя двигателя при
использовании для работы
свечи зажигания, отличной по
своим параметрам от рекомендован-
ной, не подлежит ремонту по гарантии.

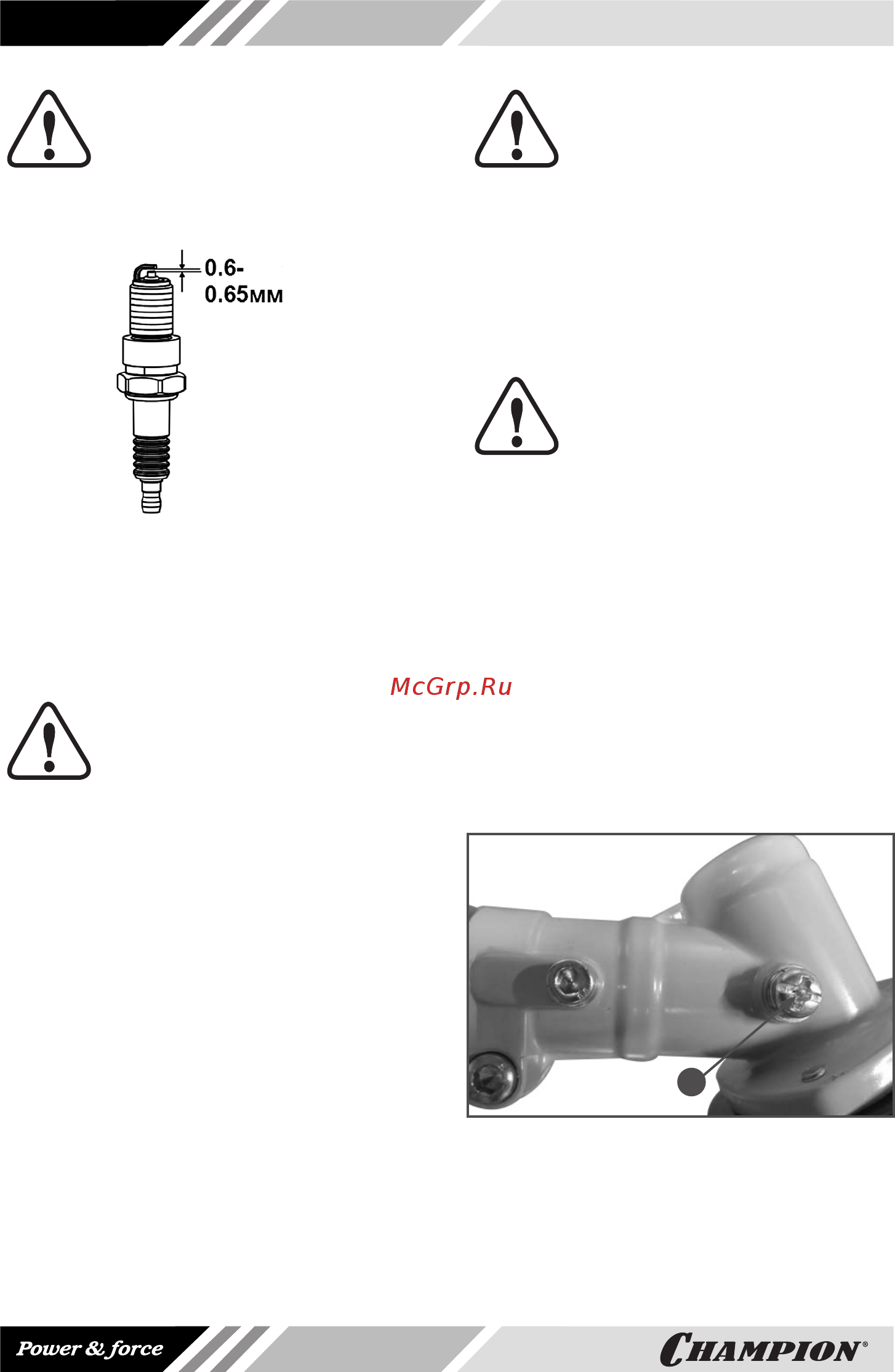

Рис.17 Свеча зажигания
1. Отсоедините колпачок свечи зажига-
ния и удалите грязь вокруг свечи за-
жигания.
2. Открутите свечу зажигания свечным
ключом.
ВНИМАНИЕ!
Никогда не выкручивайте све-
чу, пока двигатель полностью
не остыл – существует опас-
ность повреждения резьбовой части
свечного отверстия.
3. Проверьте свечу зажигания. Если
электроды изношены или поврежде-
на изоляция, замените свечу.
4. Измерьте зазор между электрода-
ми свечи зажигания специальным
щупом. Зазор должен быть 0,6-0,65
мм (Рис.17). При увеличении или
уменьшении требуемого зазора ре-
комендуется заменить свечу, так как
регулировка зазора может привести к
изменению качества искрообразова-
ния.
5. Аккуратно закрутите свечу руками.
6. После того, как свеча зажигания уста-
новлена на место, затяните её свеч-
ным ключом.
7. Установите на свечу колпачок.
ВНИМАНИЕ!
При установке новой свечи за-
жигания, для обеспечения тре-
буемой затяжки, заверните
свечу ключом на ½ оборота после по-
садки буртика свечи на уплотнитель-
ную шайбу. При установке бывшей в
эксплуатации свечи зажигания, для обе-
спечения требуемой затяжки заверни-
те свечу ключом на 1/4- 1/8 часть обо-
рота после посадки буртика свечи на
уплотнительную шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть
надежно затянута. Не заверну-
тая должным образом или чрез-
мерно затянутая свеча зажигания может
привести к повреждению двигателя.
ОБСЛУЖИВАНИЕ РЕДУКТОРА
Через 20 часов работы, но не реже одно-
го раза в сезон, необходимо проверять и
добавлять смазку в редуктор. Для смазки
редуктора и вала штанги рекомендуется
использовать универсальную смазку для
редуктора CHAMPION EP-0, либо анало-
гичную смазку других производителей.
Необходимо открутить болт (А) Рис.18
и с помощью шприц-масленки добавить
смазку (примерно 5-10 см³).
А
Рис.18 Болт отверстия для смазки
редуктора
ОБСЛУЖИВАНИЕ СИСТЕМЫ
ОХЛАЖДЕНИЯ
Для поддержания рабочей температуры
двигателя охлаждающий воздух должен
