МЕГЕОН 22150 [11/50] Дисплей

9. «▲» «▼» «►» «◄» (клавиши предварительной установки

числовых значений)

• Эти четыре дополнительные клавиши располагаются на

клавишах RANGE, 2nd VIEW, MAX / MIN и REL ▲. В режиме SET

или TIMER данные клавиши меняют свои назначения и

выполняют функцию установки числовых значений. Клавиши

«▲» и «▼» позволяют выбрать число, а клавиши «►» и «◄»

позволяют перемещать курсор.

2.4 Дисплей

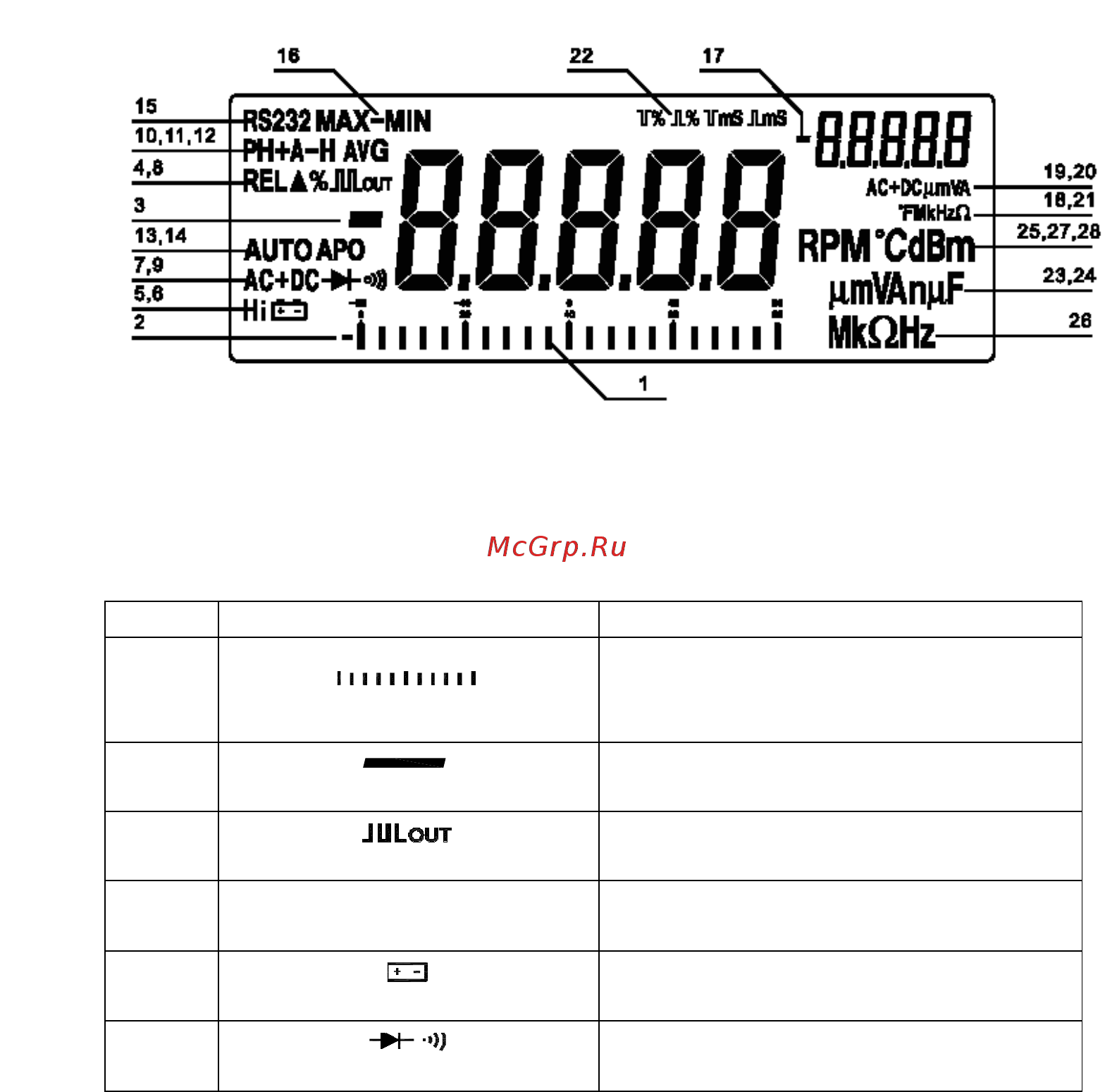

Изображение 5. Жидкокристаллический экран.

Данное устройство является многофункциональным. В любом режиме

измерения на экране показано 2, 3 и более связанных показаний и

символов. Символы и описание функций указаны в таблице 5.

Таблица 5. Символы на экране.

Номер

Обозначение

Значение

Моделирование сигнала.

Показывает аналог ранее вводимого

сигнала

2,3,17

Отсчет показаний.

Выход прямоугольного сигнала.

Высокочастотные измерения, режим

измерения температуры термоэлемента.

Пониженное напряжение источника

питания.

Диодная лампа, включение и

выключение обнаружения.
