42

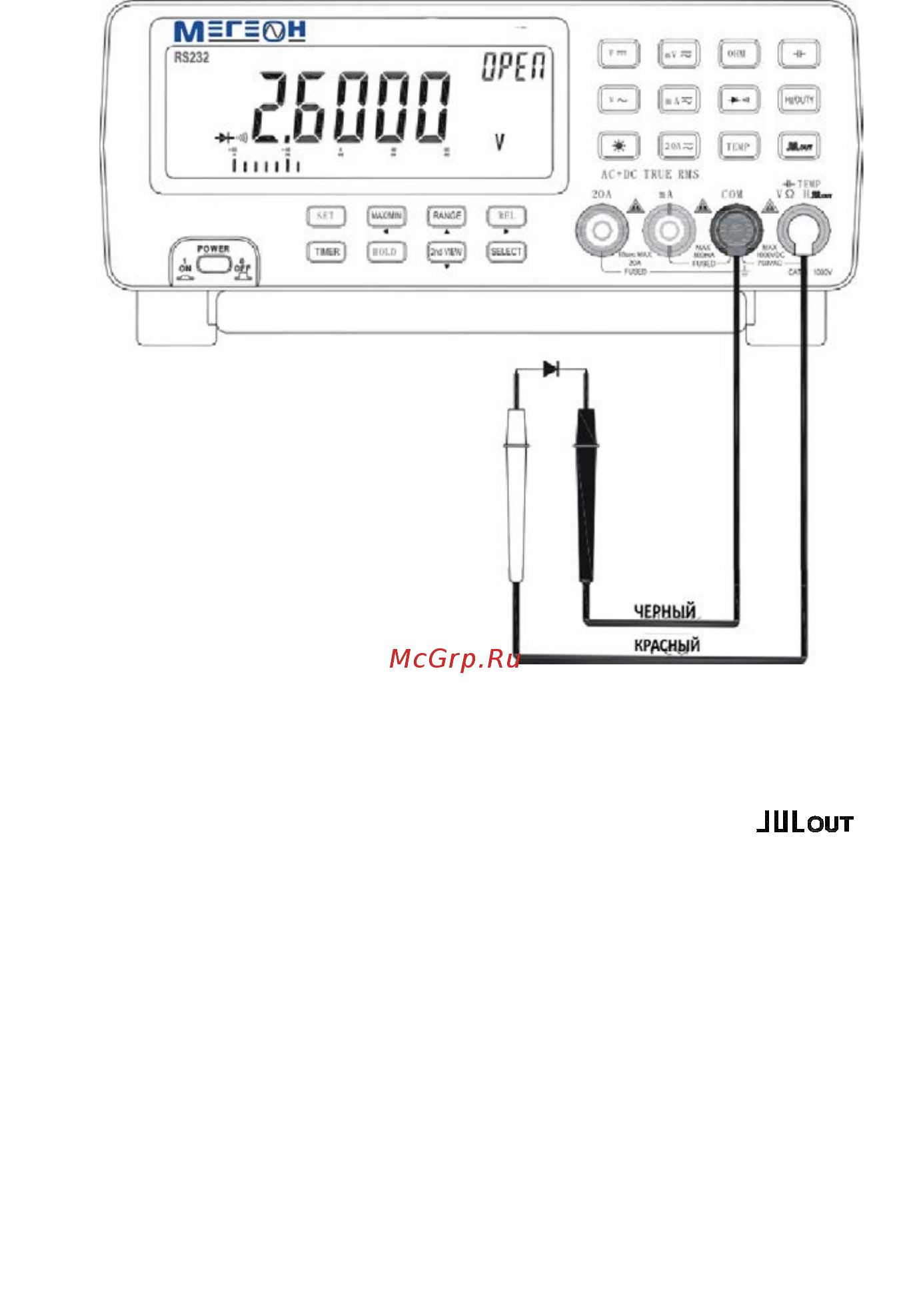

Рисунок 16. Измерения с использованием диодов.
7.10. Вывод прямоугольного сигнала.
• Данное устройство может выполнять функции генератора
прямоугольного сигнала. Необходимо передвинуть
функциональную клавишу в положение «
».
Прямоугольный сигнал будет исходить из разъемов «VΩHz» и
«COM».
• Нажать клавишу «2nd VIEW» для изменения частоты
прямоугольного сигнала.
• Существующая частота выхода прямоугольного сигнала: 0,5 Гц
/ 1,0 Гц / 2,0 Гц / 10 Гц / 50 Гц / 60.24 Гц / 74,63 Гц / 100 Гц /
151,5 Гц / 200 Гц / 303 Гц / 606,1 Гц / 1250 Гц / 1666 Гц / 2500 Гц
/ 5000 Гц.
• Удерживать клавишу 2nd VIEW в течение двух секунд, чтобы
вернуться в стандартный режим 606,1 Гц с частотой
заполнения канала 50%.
• Нажать клавишу «SELECT», чтобы изменить коэффициент
заполнения канала прямоугольного сигнала. При каждом
