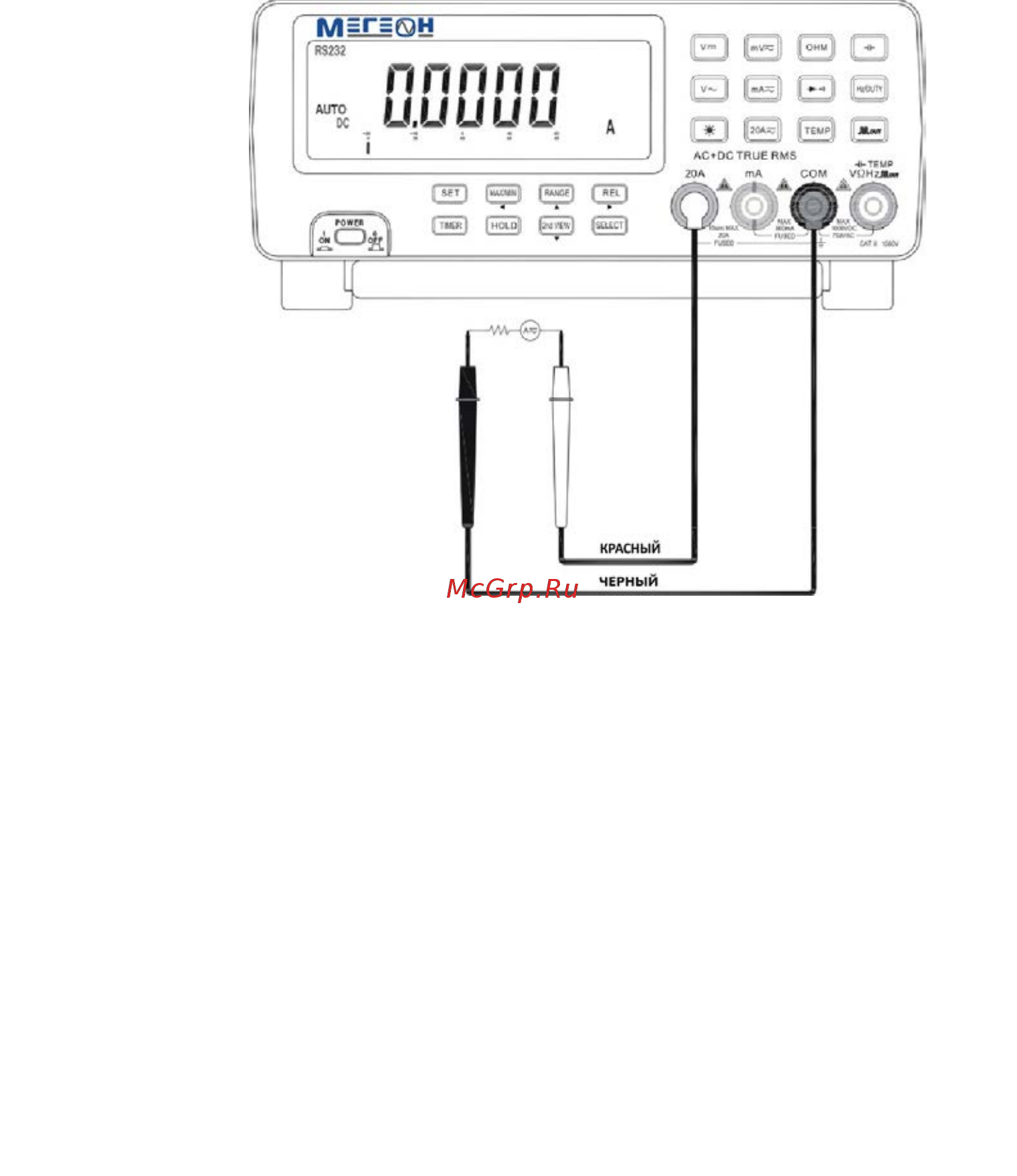

Рисунок 10. Измерение тока амперах.

7.5. Измерение сопротивления (Ω).

△

Осторожно:

Во избежание повреждения мультиметра или прибора, на

котором проводятся измерения, перед измерением сопротивления,

необходимо отключить источник питания и разрядить остальные

высоковольтные конденсаторы.

△

Внимание:

Во время измерения малых сопротивлений, поскольку

тестовые провода со щупами имеют такое же сопротивление, как и

цепь, может появиться погрешность при измерениях. Для того чтобы

ликвидировать данную погрешность, необходимо замкнуть щупы

между собой. Нажать клавишу REL▲, на основном экране будет

показано нулевое значение, на вспомогательном экране -

сопротивление провода на щупах. Продолжить измерения, учитывая

полученное сопротивление провода на щупах.

• Передвинуть функциональную клавишу в положение «Ω».

• Подсоединить красный тестовый провод к разъему «VΩHz», а

черный тестовый провод к разъему «COM».
