![МЕГЕОН 15022 [11/25] Обозначения органов управления](/img/pdf.png)
МЕГЕОН 15022 [11/25] Обозначения органов управления
![МЕГЕОН 15022 [11/25] Обозначения органов управления](/views2/1402004/page11/bgb.png)
11

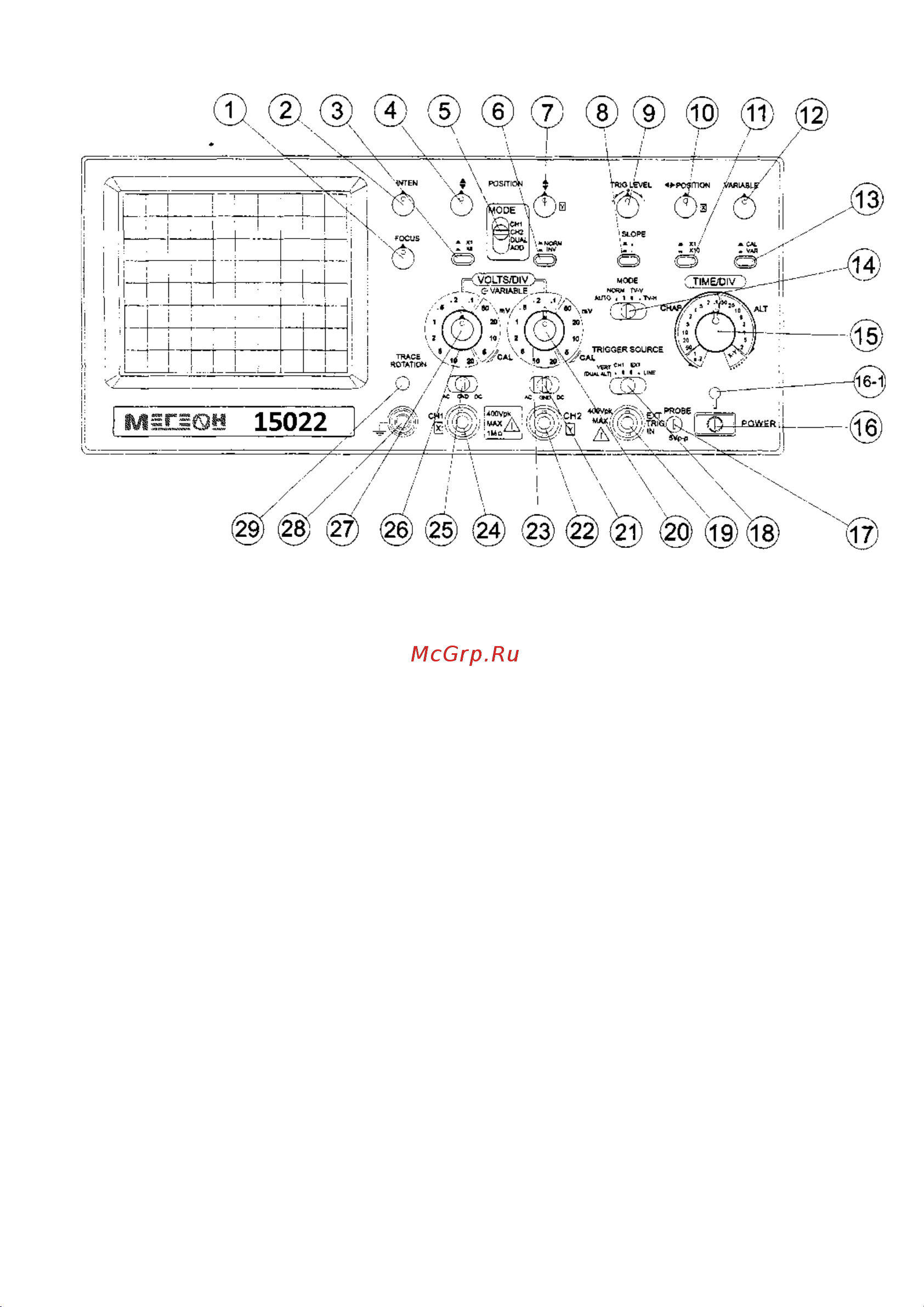

Рис 4-1 (а) Осциллограф МЕГЕОН - 15022
5.8 Обозначения органов управления.
(назначение органов управления см. далее в описании)
1
ФОКУС
16.
СЕТЬ
22
ЯРКОСТЬ
16-1
.
ИНДИКАТОР ВКЛЮЧЕНИЯ
ПИТАНИЯ
33
УВЕЛИЧЕНИЯ
ЧУВТСВИТЕЛЬНОСТИ В 5 РАЗ
17.
ВЫХОД КАЛИБРАТОРА
44
ПОЛОЖЕНИЕ ПО ВЕРТИКАЛИ
18.
ИСТОЧНИК СИНХРОНИЗАЦИИ
55
РЕЖИМ (кан1, кан2, два
одновременно, сумма каналов)
19.
ВХОД ВНЕШ.
СИНХРОНИЗАЦИИ
66
ИНВЕРСИЯ
20.
ВОЛЬТ/ДЕЛ КАНАЛ У (плавно)
77
ПОЛОЖЕНИЕ ПО ВЕРТИКАЛИ У
21.
ПОСТОЯННЫЙ/ПЕРЕМЕННЫЙ
КАНАЛ У
88
ПОЛЯРНОСТЬ
22.
КАНАЛ У
99
УРОВЕНЬ ЗАПУСКА
23.
ВОЛЬТ/ДЕЛ КАНАЛ У
(дискретно)
1
1
0.
ПОЛОЖЕНИЕ ПО ГОРИЗОНТАЛИ
X
24.
КАНАЛ X
11
РАСТЯЖКА 10 РАЗ
25.
ПОСТОЯННЫЙ/ПЕРЕМЕННЫЙ
КАНАЛ X
