МЕГЕОН 15022 [20/25] Установка времени развертки

вращении ручки в область «-» запуск будет происходить

отрицательной полуволной, когда ручка находится в центральном

положении запуск развертки будет осуществляться с нулевой линии.

Вращая ручку «TRIG LEVEL», установите необходимый уровень запуска.

При исследовании синусоидального сигнала начальная фаза может

быть изменена. Вращением ручки «TRIG LEVEL» можно добиться

синхронизации сигнала от пика до пика.

Этот выключатель выбирает полярность сигнала синхронизации, как

показано на рис. 4-9.

Когда переключатель «SLOPE» находится в положении "+", развёртка

запускается положительной частью синхронизирующего сигнала.

Когда переключатель «SLOPE» находится в положении, развёртка

запускается отрицательной частью синхронизирующего сигнала.

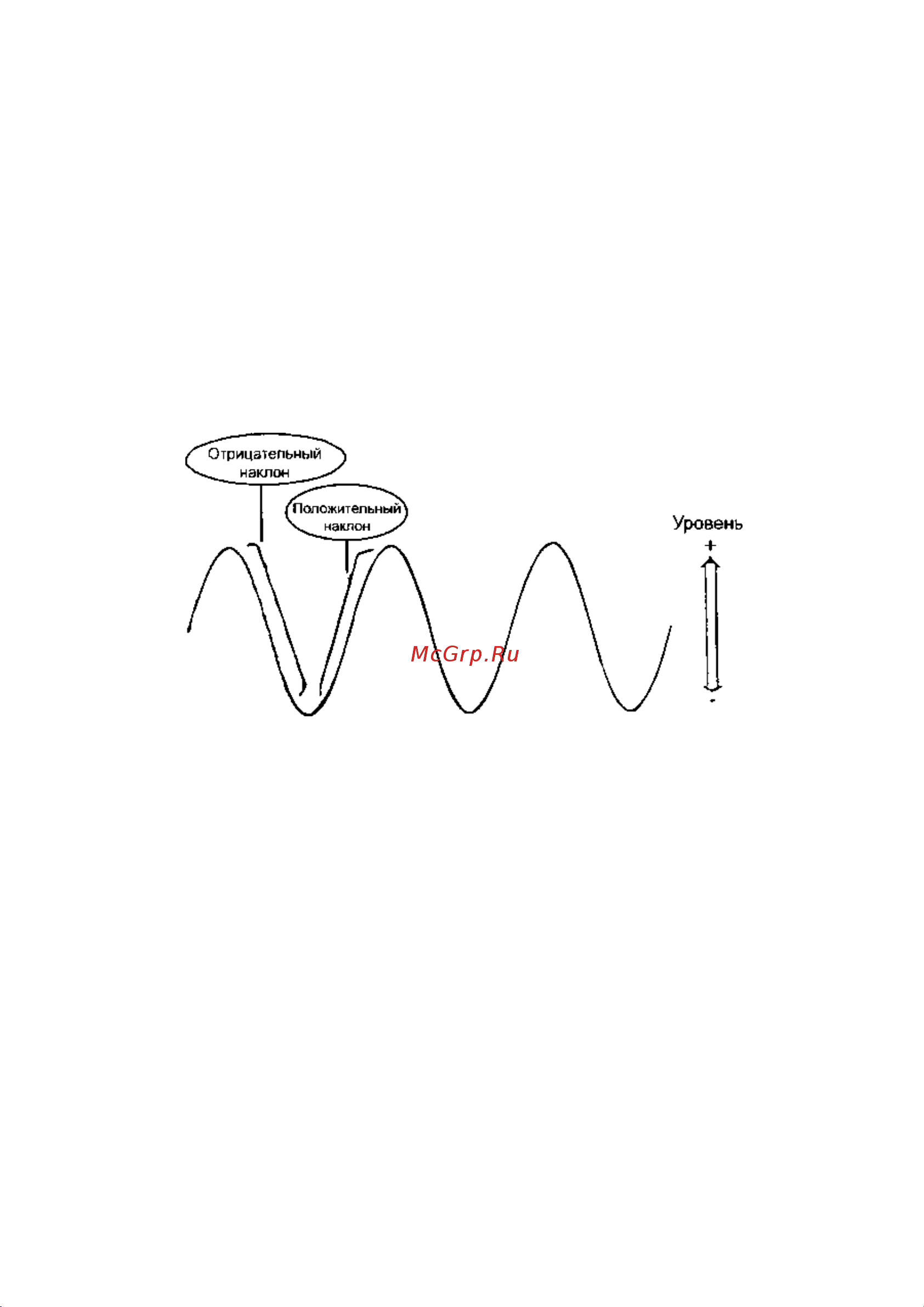

Выбор полярности сигнала показан на рис. 7-4

Рис. 7-4

7.7 Установка времени развертки.

Установите переключатель время/дел в такое положение при

котором на экране отображается необходимое число периодов

сигнала. Если периодов много уменьшите время развертки. Если на

экране отображается только линия развертки попробуйте увеличить

время развертки. Когда время развертки достаточно малое при

наблюдении части сигнала, особенно прямоугольной формы, на

экране будет видна прямая линия.

7.8 Растяжка сигнала.

Используйте кнопку «X10» , чтобы рассмотреть маленькие части

сигнала, как которые расположены далеко от момента запуска

развертки, чтобы изучить их используя, ручку T1ME/DIV. Чтобы

включить режим растяжки, выполните следующие операции.

Установите ручкой TIME/D1V самый большой коэффициент развертки,

который позволяет изучить эту часть сигнала.

Вращением ручки «HORIZONTAL POSITION» (10), установите сигнал так,

чтобы этот участок сигнала был в центре экрана.

Нажать кнопку «х10». При выполнении выше указанных процедур,

необходимая часть сигнала будет увеличенной в 10 раз вправо.
