19
синхронизации. В режиме сложения сигнала от канала 1 и 2 и режиме
синхронизации «NORM» не будет отображения ни одного канала до
тех пор, пока не будет синхронизации.
TV-V Перевод переключателя «MODE» в положение «TV-V» позволяет
выделять кадровые синхроимпульсы из полного видеосигнала.
Синхронизация кадровыми импульсами позволяет наблюдать ТВ
кадры. При этом коэффициент развертки желательно установить в
положение 2мс/дел для наблюдения одного кадра и 5 мс/дел для
наблюдения двух кадров видео сигнала.
TV-H Перевод переключателя «MODE» в положение «TV-H» позволяет
выделять строчные синхроимпульсы из полного видеосигнала.
Синхронизация строчными импульсами позволяет наблюдать ТВ
строки. При этом коэффициент развертки желательно установить в
положение 10 мкс/дел. Более удобный размер изображения можно
установить ручкой «VARIABLE».

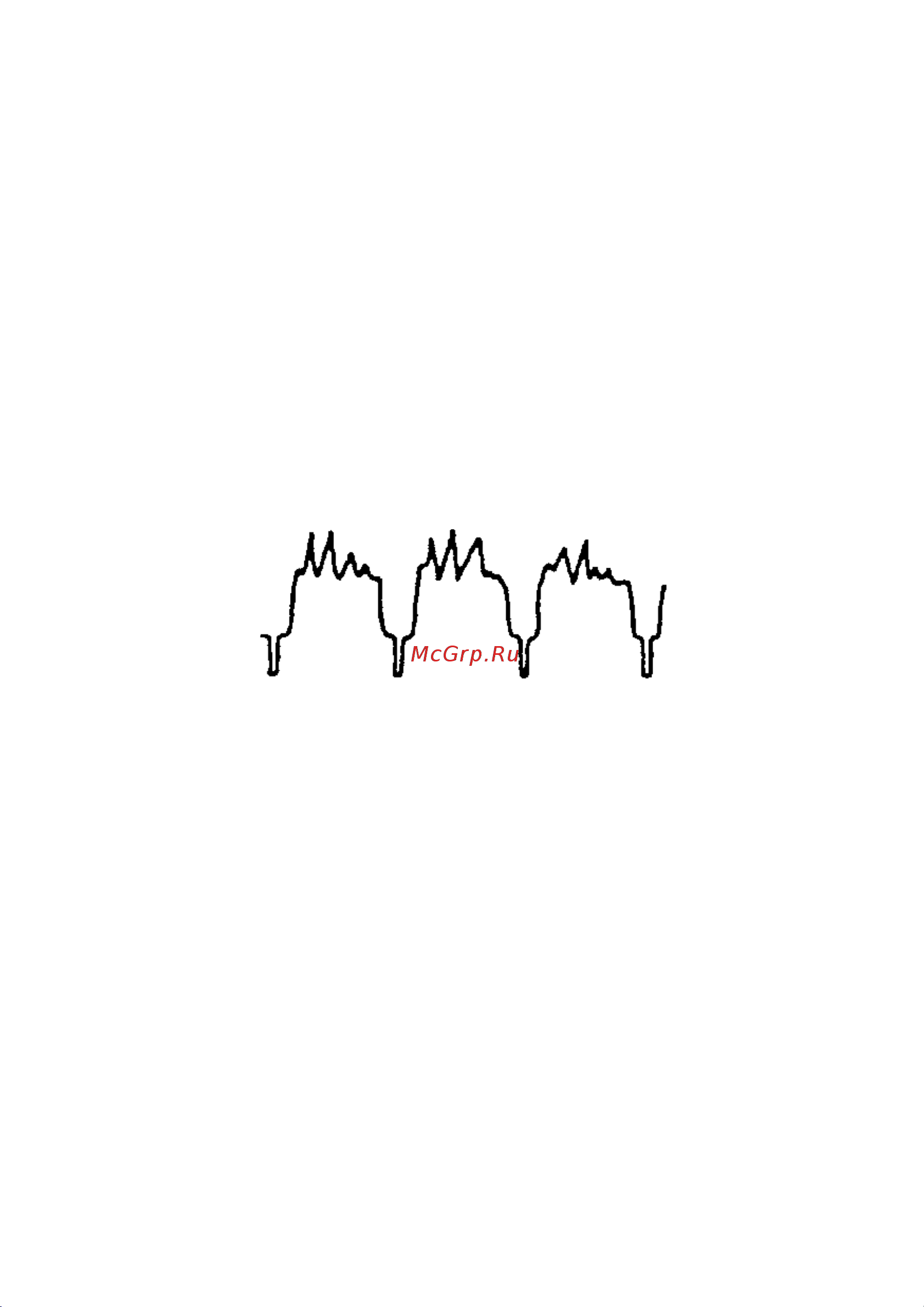

Синхронизация возможна только полярностью, это означает что
синхросигнал должен быть отрицательным и видео сигнал
положительным. Как показано на рис. 7-3
Рис. 7-3
Функции переключателя SOURCE:
Переключатель SOURCE используется для выбора источника
синхронизации.
VERT (DUAL ALT): в одноканальном режиме в качестве источника
синхронизации выбирается сигнал канала 2, в двухканальном режиме
поочередно от канала 1 и канала 2.
СН 1: в одноканальном режиме и в двухканальном режиме в качестве
источника синхронизации выбирается сигнал канала 1.
EXT . Развёртка запускается внешним сигналом, который подаётся на
внешний вход. Так как развёртка синхронизируете* одним и тем же
сигналом это позволяет исследовать сигналы различной амплитуды,
частоты и формы без перестройки регулировок синхронизации.
LINE: сигнал с частотой сети переменного тока используется как сигнал
синхронизации. Этот метод эффективен, когда измеряемый сигнал
имеет временное соотношение с частотой сети.
Выбор уровня запуска и полярности:
Запуск развертки осуществляется при установке определенного
уровня запуска. Вращение ручки приводит к изменению начальной
точки запуска генератора развертки. При вращении ручки в область
«+» запуск будет происходить положительной полуволной, при
