МЕГЕОН 15022 [17/25] Двухканальный режим работы

3) Установите изображение луча параллельно горизонтальной линии

шкалы, вращая ручки ПОВОРОТ ЛУЧА отверткой.

4) Подайте на вход СН1 (Канал 1) сигнал с КАЛИБРАТОРА через

пробник 1:1.

5) Установите переключатель AC-DC-GND в положение АС. На экране

должно наблюдаться изображение сигнала соответствующее рисунку

7-2.

6) Отрегулируйте четкость изображения ручкой ФОКУС

7) С помощью переключателей В/ДЕЛ и ВРЕМЯ/ДЕЛ установите

желаемые размеры сигнала.

8) Совместите с помощью переключателей изображение сигнала с

линиями шкалы, так чтобы можно было легко рассчитать амплитуду

(Vp-p) и период (Т).

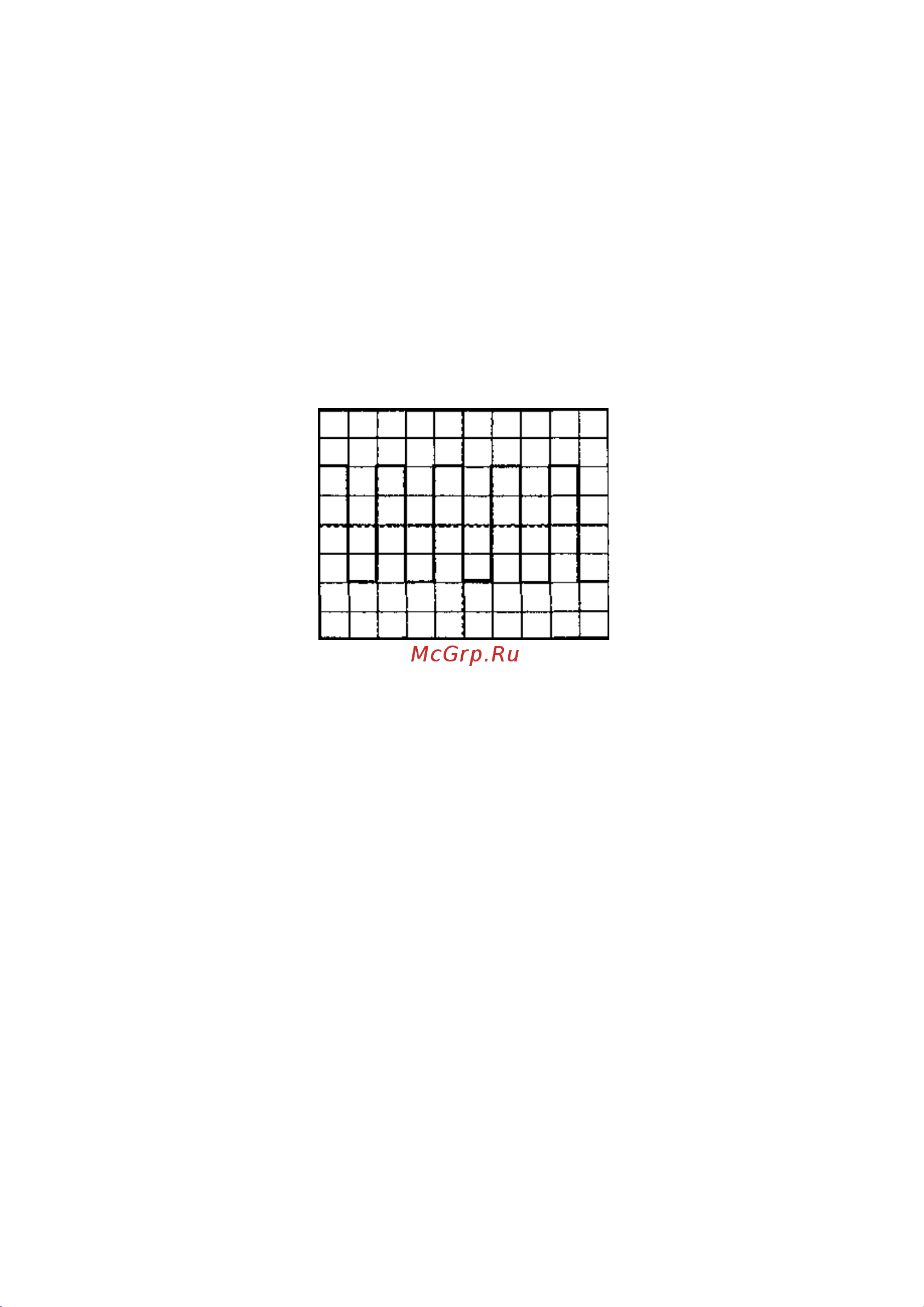

Рис. 7-1

Описанное выше - это основные положения работы с

осциллографом при включении канала 1 (CH 1). При работе с каналом

2 следует поступать аналогично, переключатель источника

синхронизации установите в положение «VERT».

7.4 Двухканальный режим работы.

Установите переключатель MODE (5) в положение DUAL. На экране

будет наблюдаться прямая линия канала 2 (органы управления

должны быть установлены, как описано выше), при этом на первом

канале будет наблюдаться сигнал калибратора.

Подайте сигнал калибратора на второй канал. Переключатель

AC-DC-GND установите в положение АС. Установите изображение

аналогично показанному на рис.7-3 с помощью ручек В/ДЕЛ и

ВРЕМЯ/ДЕЛ.

При использовании двухканального режима (режим DUAL), сигнал

канала 1 или канала 2 может быть засинхронизирован посредством

переключения переключателя TRIGGER SOURCE (от канала 1 или

поочередно от канала 1 и канала 2, если сигналы Канала 1 и Канала 2

примерно эквивалентны по частоте), то они могут быть стабильно

отображены одновременно;

Если нет, то только сигнал канала, выбранный переключателем

SOURCE может быть отображен стационарно. Если переключатель

«TRIGGER MODE» установить в положение «VERT», то возможно
