Zelmer 23Z010 [10/56] Instalace

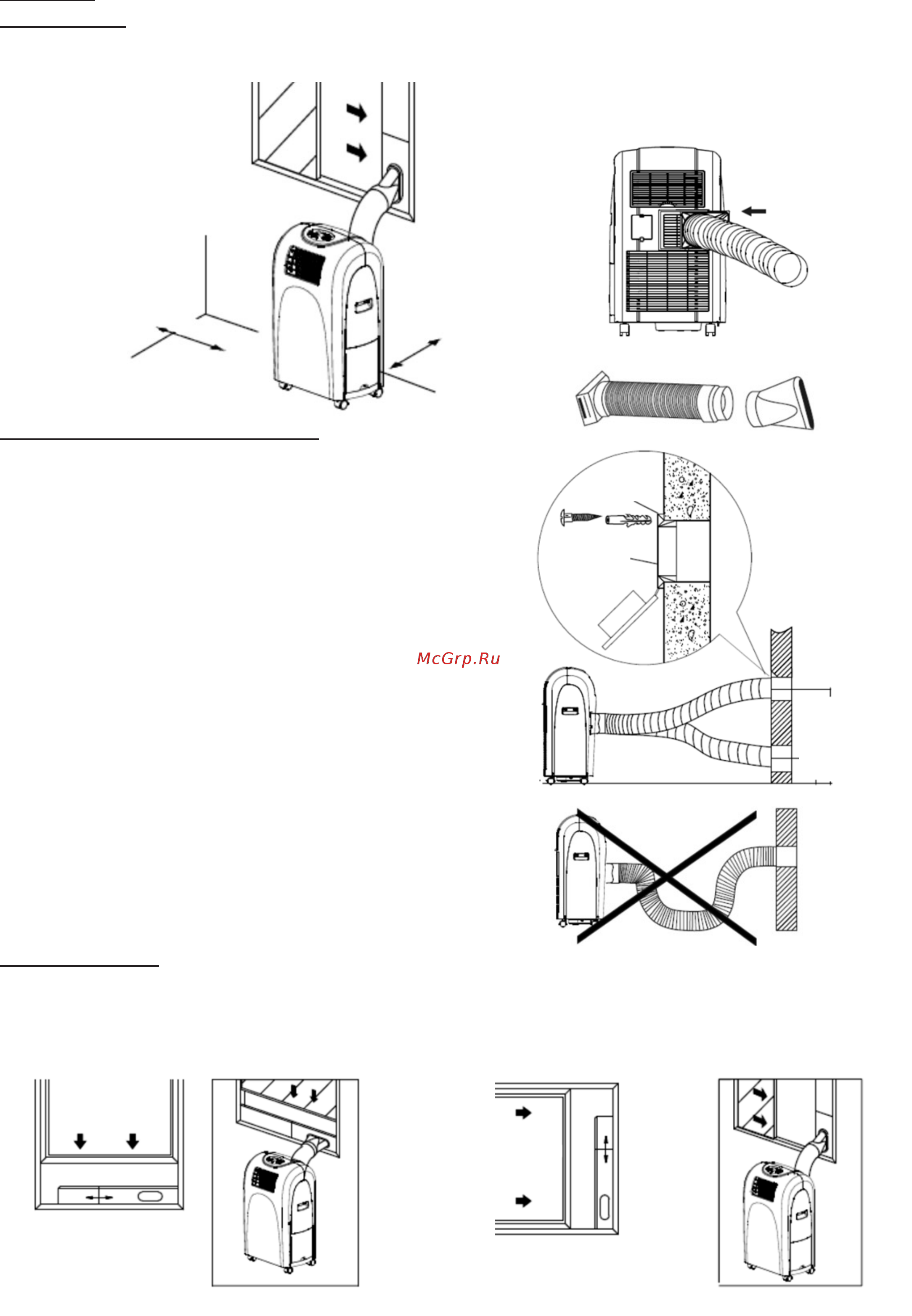

INSTALACE

Umístění přístroje

Klimatizace musí být umístěná na rovné ploše tak, aby otvory odvádějící vzduch byly volné. Přístroj musí být umístěn v prostorném místě

a vzdálen od stěn nebo jiných překážek minimálně 30 cm.

Okenní instalační sada

Ke klimatizaci je připojena okenní vodicí lišta určená pro okna otevíraná ve svislém nebo vodorovném směru. Usnadňuje upevnění hadice

pro odvádění vzduchu z klimatizace. U některých typů oken však bude nutná modikace některých prvků instalace. Postupujte podle

tění hadice pro odvádění

vzduchu činí: 120 cm

minimální výška umís-

tění hadice pro odvádění

vzduchu činí: 30 cm

Okno s vodorovným kováním

Okenní utěsňovací sada:

Min: 67,5 cm

Max: 123 cm

Okno se svislým kováním

Okenní utěsňovací sada:

Přizpůsobte jeden konec hadice výstupu na klimatizační jednotce (odvádění vzdu-

chu H) a přesuňte ve směru šipky, jak je uvedeno na obrázku. Ujistěte se, že byla

namontována správně.

Připevněte druhý konec hadice k přípojce B (jak je uvedeno na obrázku).

Umístěte koncovku hadice (vyústění) v nejbližším okně.

Délka hadice pro odvádění vzduchu se pohybuje od 50 cm do 200 cm. Dél-

ka hadice se může měnit jejím roztahováním nebo stahováním. Je-li to mož-

né, používejte co nejkratší hadice. Při montáži se snažte udržovat hadici pro

odvádění vzduchu vodorovně, nezvětšujte ji ani nepřipojujte k jiným otvorům

- nebezpečí havárie.

3. Připevněte druhý konec hadice pro odvádění vzduchu k přípojce A.

4. Zakryjte otvor použití krytky přípojky, pokud není přístroj používán.

Správné upevnění hadic je uvedeno na obrázku níže (montujete-li hadice ve stěně,

výšku hadic umístěte v rozmezí 30–120 cm.

Upozornění! Hadici pro odvádění vzduchu nezalamujte ani neohýbejte.

Příklad chybného umístění hadice pro odvádění vzduchu je uveden na obrázku.

V tomto případě může dojít k chybné funkci klimatizace nebo k poruše.
